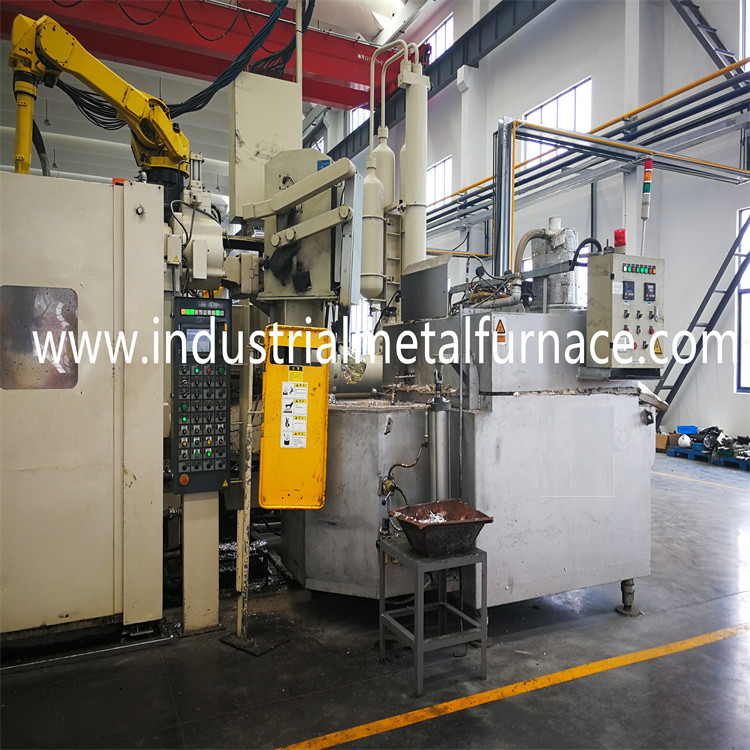

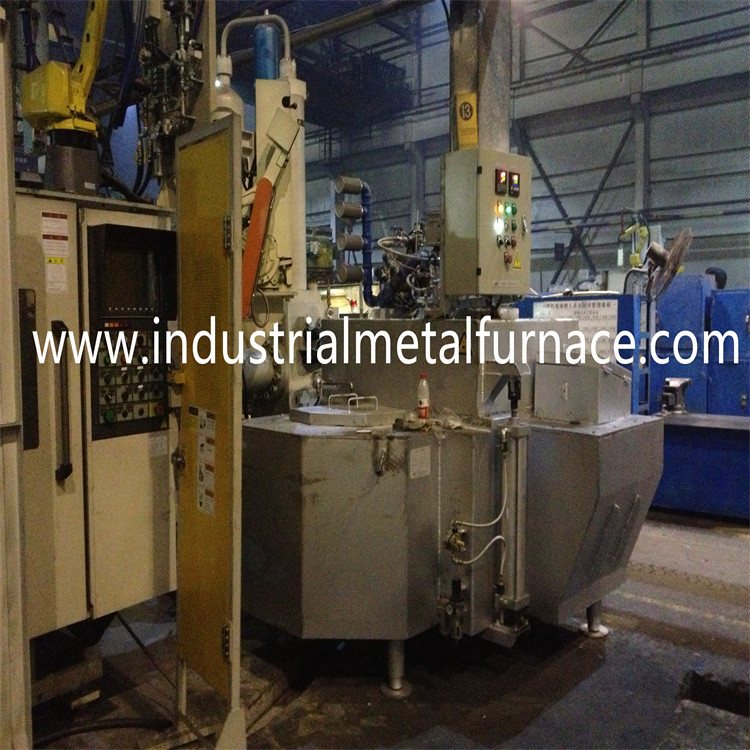

300KGS de Oven van de het Aluminiumholding van het poolgas

Het Type van poolgas de Holdingsoven van de Aluminiumlegering

1.Aluminum het type van legeringspool de oven van de gasholding

Pooltype de oven van de gasholding is hoofdzakelijk van toepassing op de isolatie

van non-ferrometaal kan de oplossing, en in de machine van het matrijzenafgietsel worden gebruikt,

centrifugaalafgietsel, ernstafgietsel, precisieafgietsel en andere processen.

Het product bestaat uit ovenlichaam, verbrandingssysteem en

elektrocontroledoos. Het vlakke vlam brandende systeem is geïnstalleerd

op de bovenkant van de oven, die direct het aluminium uitstraalt

legeringsvloeistof met een hoog rendement. De oven is gemakkelijk te handhaven

en beweging.

Pooltype de holdingsoven met gas is een holding van de aluminiumlegering

oven die hitte kan terugkrijgen en de grens van energie nastreven - besparing.

1.Low wordt de energieverbruikbrander met warmtewisselaar goedgekeurd,

welke hitteuitlaat kan effectief gebruiken.

2. Hoog - wordt de kwaliteit ingevoerde vlakke vlambrander goedgekeurd, met grote vlam

stralingsgebied en hoge thermische efficiency. De temperatuur van gesmolten

het aluminium kan binnen ± 3 ℃, en het zuurstofgehalte binnen worden gecontroleerd

de atmosfeer in de oven is minder dan 5%, die effectief kan

verhinder de generatie van oxyden in de oven.

3. wegens zijn unieke thermische isolatiestructuur, effectief kan het

verminder de dissipatie van de oppervlaktehitte, verminder omgevingstemperatuur en

verbeter thermische efficiency.

4.The de voering van de de holdingsoven van het gasaluminium wordt gemaakt van gecombineerd mineraal met hoge weerstand

het vuurvaste materiaal van het stok niet aluminium, met een levensduur van meer dan 5

jaren (garantie van drie jaar).

5.Adopt het speciale verbrandingssysteem en verbranding steunen

ventilator om verrichting met geringe geluidssterkte te realiseren

2. Volgens de behoeften van ons bedrijf, deze oven

doelstellingen bij de isolatie van aluminiumlegering. Het heeft de volgende parameters.

1.Liquid niveauverandering: 175mm

2. Brandstoftype: aardgas; calorische waarde: 8600kcal/Nm3; de druk van de gaslevering: 5kpa

3. Geschatte temperatuur van gesmolten gas: ± 850 ℃

4. De nauwkeurigheid van de temperatuurcontrole: ± 5 ℃

5. Voeding: 380V, 50Hz, driefasen 5 draadsysteem

3.Furnace lichaamsstructuur

1. Staalstructuur:

Shell met gas van de de holdingsoven van het matrijzenafgietsel wordt gevormd door te verbinden en

het lassen van staalplaat en sectiestaal, en het materiaal rond de ovendeur worden gegoten

ijzer. De gehele oven heeft het opheffen functie, die gemakkelijk is aan te passen

met het materiaal.

2. Samenstelling van ovenvoering:

De gesmolten pool wordt gevormd door éénmalige castable. Dit materiaal

is een gietend materiaal, dat de kenmerken van met hoge weerstand heeft,

geen aluminiumadhesie, lange levensduur etc. (samenpersend

sterkte: 140MPa boven 110 ℃, terwijl het lineaire veranderingstarief slechts is 0.1%).

De ovenbovenkant en het hogere eind van de ovenmuur gebruiken ingevoerd

U bent nano thermische isolatielaag. De temperatuurstijging van oven

de muur is minder dan 30 graden.

3. Verbrandingssysteem:

3.1 het ingevoerde gasfornuis zal selectedSimple verrichting en onderhoud zijn,

lange levensduur, temperatuurcontrole, automatisch ontsteking en brandoog

controle. Wanneer de vastgestelde temperatuur wordt bereikt, de brandereinden

verbranding. Wanneer de temperatuur in de oven lager is dan de ondergrens

van de vastgestelde temperatuur, gaat de brander de verbrandingshaven voor automatisch in

verbranding, de automatische ontsteking en opsporing van de vlamstaaf. Na de verrichting

de voorbereiding van de holdingsoven wordt voltooid, ontploffing wordt het zuiveren gedragen

uit eerst, en dan wordt de automatische ontsteking uitgevoerd voor lage verbranding.

Nadat de vlam door de staaf van de vlamopsporing wordt ontdekt, zal de brander

en ga automatisch geleidelijk aan de hoge verbrandingsstaat in. Bij hetzelfde

de tijd, de staaf van de vlamopsporing controleert altijd de verbrandingsstaat van

brander.

3.2 het veiligheidssysteem van de holdingsoven kan onmiddellijk afsnijden

de hoofdbrander en de ontstekingsbrander en onderbreken de brandstoflevering wanneer

de brander wordt niet volledig gebrand of gedoofd. Een met elkaar verbindend apparaat

wordt geplaatst tussen de drukschakelaars van brandstof en verbranding het steunen

luchtpijpleidingen, zodat de afgesloten klep van brandstoflevering kan worden gesloten

door de reactie van het met elkaar verbindende apparaat in het geval van abnormaal

verbrandingsvoorwaarden. De controle van de smeltingstemperatuur: de temperatuurcontrole

is de snelheid van de verbrandingsventilator door automatisch aan te passen

frequentieconvertor van de verbrandingsventilator volgens het aluminium

vloeibare temperatuur van de holdingsoven, om de verbranding aan te passen

volume van de brander. De methode is PID regelgeving. De hogere temperatuur

de grens wordt geplaatst door de atmosfeertemperatuur in de dekking te verwarmen aan controle

de atmosfeertemperatuur.

3.3 belangrijkste onderdelen van verbrandingssysteem

1) Hoofdbranderhoofd 1 # Krom

2) Hoofdklep van de brandsolenoïde 1 # Honeywell

3) 1 # Honeywell

4) Schakelaar van de winddruk 1 # Honeywell

5) Druk die klep 1 verminderen # Visser

6) Gasdrukschakelaar 1 # Honeywell

7) Verbrandingscontrolemechanisme 1 # Honeywell

8) Verbrandings ondersteunende ventilator 1 # binnenlands

9) temperatuurcontrolemechanisme 2 # Taisi

3.4.Schneider en Chint-de merken worden gebruikt voor zwakstroom

elektrocomponenten.

4. Temperatuurcontrole

Automatische de vlamschakelaar van de temperatuurcontrole, over temperatuuralarm,

flameout bescherming, enz.

1. De vloeibare controle van de aluminiumtemperatuur

2. de controle van de temperatuurtemperatuur

3. Nadat de voorbereiding van de oven wordt voltooid, zet de schakelaar aan,

gebruik eerst de ventilator om de oven van de aluminiumholding voor het proces van het matrijzenafgietsel te zuiveren,

plaats de controletemperatuur, zet de solenoïdeklep tegelijkertijd van de aardgasleiding aan,

en het gas wordt ingespoten in de oven voor automatische ontsteking en verbranding.

5.Scope van gebruikersvestingwerk:

1. De aardgasleiding zal met het ovenlichaam zonodig worden verbonden.

2. De elektro bedradingswerken, van controlekabinet aan ovenlichaam bedrading,

worden verstrekt door ons bedrijf.

De bedradingswerken van voeding en reservevoeding zijn binnen

het werkingsgebied van gebruikers. De voeding is 380V ± 10%, 50Hz.

3. Van de het afgietseloven van de aluminiummatrijs de plaatsende werken

(ook gecoördineerd door beide partijen).

6.  De werken van de contractant:

1. Vervaardiging van ovenlichaam

2.Site de stichtingswerken

3. vervaardiging van relevante toebehoren van oven

4. productie van controlesysteem

5. Het schilderen vestingwerk

6. installatie en het opdragen de werken

7.Site exploitant opleidingsvestingwerk

8.Equipment vervoersvestingwerk

7. Standaardconfiguratie

1. één ovenlichaam

2. Één reeks van controlesysteem

3.Two temperatuur die thermoparen meten (voor het meten van vloeistof

aluminiumtemperatuur en voor oventemperatuur, waaronder

het thermopaar voor het meten van vloeibare aluminiumtemperatuur is

uitgerust met de rit beschermende koker van de siliciumneet)

4.One-reeks van verbrandingssysteem

5.Several kwetsbare materialen (2 reeksen ontstekingsstaven)

6.One exemplaar van verrichtingshandboek

8. Materiële specificaties

Ovenlichaam

9.Combustion systeem

10.Electrical controledeel
