1000V gasnitriding Ovenplasma Ion Nitriding Process

WONDERY VACUÜMmachtstype van ION Nitriding Furnace gelijkstroom van het IMPULSplasma

1.Application

De industriële ionennitriding oven wordt hoofdzakelijk gebruikt voor ionennitriding, het ionen nitrocarburizing (zachte nitriding) procédé van de plasma chemische thermische behandeling van mechanische gedeelten om de oppervlakte van mechanische gedeelten te wijzigen en de vereiste mechanische en fysieke en chemische eigenschappen te verkrijgen.

De volledige reeks van industriële thermische behandelingsoven is samengesteld uit ionenvoeding, vacuümovenlichaam, vacuümaanwinstensysteem, temperatuurmeting en controlesysteem, het systeem van de gaslevering, enz.

2.Technical parameters van Ion Nitriding Furnace

2.1 belangrijke parameters van de ionenvoeding van gelijkstroom

Gelijkstroom-outputvoltage: 0-1000v regelbaar

Grote outputstroom van gelijkstroom-voeding:

Boog het doven wijze: LC en afgesneden boog schommelingsboog die doven doven

3.Introduction aan Elke Eenheid

3.1 ionenvoeding

De ionenvoeding is het essentiële onderdeel van ionennitriding oven. Of de ionenvoeding stabiel direct en betrouwbaar is beïnvloedt het normale werk van het gehele thermische behandelingsmateriaal en de kwaliteit van het proces.

De ionenvoeding is verdeeld in de ionenvoeding van gelijkstroom en impuls ionenvoeding, die de gebruikers volgens hun behoeften kunnen kiezen.

De ionenvoeding van gelijkstroom

De ionenvoeding van gelijkstroom omvat hoofdzakelijk af gelijkrichtertransformator, silicium gecontroleerde gelijkrichterkring, l-c de dovende kring van de schommelingsboog, sneed terugkoppelt kring en controle circuit.d

De ionenvoeding van gelijkstroom heeft etc. de beschermingsfuncties van anode en kathodekortsluiting, te sterke intensiteit en overvoltage, fasemislukking, misoperation.

3.2 vacuümovenlichaam

Het plasmanitriding ovenlichaam wordt vervaardigd met de nationale secundaire vergunning van de drukvatproductie.

Het vacuümovenlichaam is verdeeld in gewoon ovenlichaam en ovenlichaam met het hulp verwarmen, die door gebruikers volgens hun behoeften kan worden geselecteerd.

3.3 gewoon ovenlichaam

Het vacuümovenlichaam van het materiaal is goed verdeeld in typt (delen die hangen), kloktype (delen die stapelen) en uitvoerig type voor gebruikers om te kiezen en te kopen.

Het vacuümovenlichaam is samengesteld uit een ovenvat en een ovenchassis.

Het ovenvat is gelast met staalplaten en heeft een dubbel-laagstructuur, met waterkoeling in het midden. Alle het verzegelen oppervlakten (groeven) worden verzegeld met vacuüm rubber verzegelende ringen. De oven is uitgerust met het schild van de roestvrij staalhitte en kathodeplaat. Een observatievenster wordt geopend op het ovenvat. De haven van de luchtinham is geïnstalleerd op de bovenkant van het ovenlichaam.

Het plasma ionennitriding ovenchassis is uitgerust met de transmissieinterface van de kathodemacht, de interface van de temperatuurmeting, de interface van de drukmeting, de interface van de luchtextractie, enz.

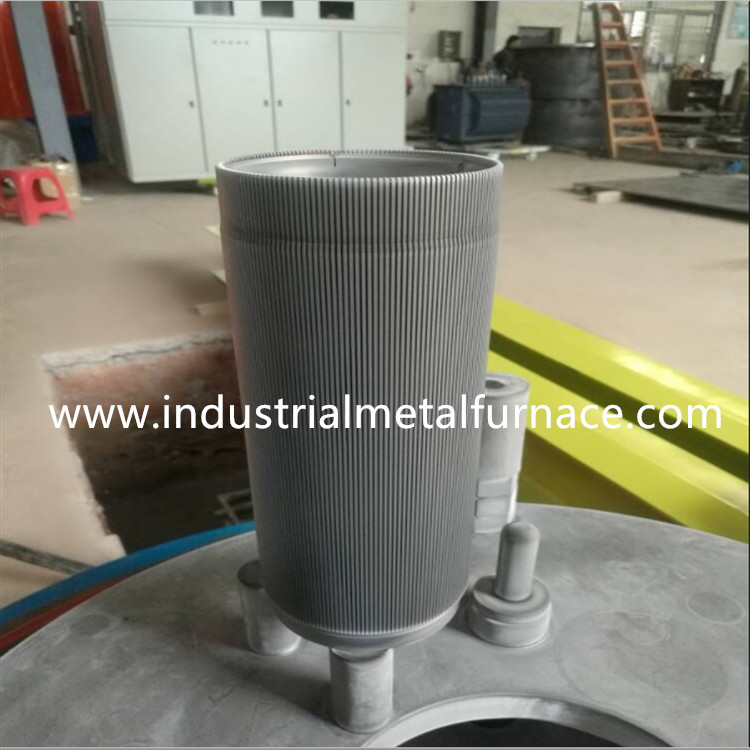

Het apparaat van de kathodetransmissie is samengesteld uit kathodestaaf, verbinding, isolerend stootkussen, de dragende kolom en koker van het luchthiaat. Het kathodelood wordt verbonden aan de kathodeplaat door het de transmissieapparaat van de kathodemacht.

Het volgende cijfer is het schematische diagram van de transmissieapparaat van de kathodemacht van het materiaal.

Het vacuümovenlichaam wordt goed verzegeld om de vacuümdiegraad te verzekeren door het proces wordt vereist.

Volgens de vereisten om deelgrootte en productiecapaciteit te verwerken, zou het vacuümovenlichaam voldoende het werk volume moeten hebben.

3.4 ovenlichaam met het hulp verwarmen

om de het verwarmen effect en temperatuuruniformiteit in de oven te verbeteren kan het ovenlichaam met het hulp verwarmen worden geselecteerd.

Een hulpdie het verwarmen component uit een elektrische het verwarmen legeringsdraad (strook) wordt samengesteld, een ceramische isolatie en een vast kader is geïnstalleerd in de gewone oven om een hulp verwarmend ovenlichaam te vormen.

Het hulp verwarmen zal met overeenkomstige zwakstroom en hoge huidige hulp het verwarmen voeding worden uitgerust.

3.5 vacuümaanwinstensysteem

Het vacuümaanwinstensysteem is samengesteld uit roterende vin mechanische vacuümpomp, vacuümsolenoïdeklep en vacuümvleugelklep, die worden aangesloten aan het vacuümovenlichaam door vacuümpijpen. De lage vacuümmaat wordt gebruikt om de vacuümgraad van het vacuümovenlichaam te meten.

3.6 van de temperatuurmeting en controle systeem

Het van de temperatuurmeting en controle systeem is samengesteld uit thermokoppel, de kring van de temperatuurcontrole en het instrument van de temperatuurcontrole. Het signaal van het temperatuurmillivolt wordt verkregen door het thermokoppel, en de werkstuktemperatuur wordt nauwkeurig gecontroleerd door de PID aanpassing van het instrument van de temperatuurcontrole en de verwante kringen.

3.7 het systeem van de gaslevering

Het systeem van de gaslevering van de vacuümthermische behandelingsoven is samengesteld uit ammoniakcilinder, het reductiemiddel van de ammoniakdruk, rotameter (of massadebietmeter) en de pijpleiding van de gastransmissie.

Het plasmanitriding ovenmateriaal is uitgerust met twee stroommeters, voor de regelgeving van de ammoniakstroom en andere voor het carbureren de regelgeving van de gasstroom. De twee gassen worden gemengd in de oven na het overgaan door de debietmeter, en het nitrocarburizing proces (zachte nitriding) kan worden gerealiseerd door de stroomverhouding aan te passen.
