500KW Industriële het zink behandelt Oven XG 08 Zink thermisch Hete Onderdompeling die Ketel galvaniseren

De Hete Onderdompeling die van industriële Grote 500KW Oven met het Zinkketel van XG 08 galvaniseert

1.Composition

De galvaniserende oven van het hete onderdompelingszink wordt samengesteld van① vuurvaste dekkingsplaat,

②Xg-08 zinkketel, ③ steunbar, vuurvast materiaal ④/isolatielaag,

⑤ovenshell, ⑥ U-vormige structuur, ⑦ verwarmingspijphaven, brandend systeem ⑧, en

⑨ceramische vezel algemene laag.

2.Hot onderdompeling die Oven Technische Parameters galvaniseren

3.Introduction aan Elke Eenheid

3.1 dekkingsplaat

De hete onderdompeling die oven galvaniseren wordt ontworpen om uitstekend te bereiken

het effect van het hittebehoud van de oven, en ook consides de factoren zulke

als vorm van verrichtingsplatform, de thermische misvorming van zinkketel,

het gemak in installatie en verwijdering van de dekkingsplaat, en de vorm

van de flens. De dikte van elke vuurvaste plaat is 50mm, gebruikend drie

de lagen van het kunnen het beste effect van de hitteisolatie bij een temperatuur van 1400 ℃ verkrijgen.

3.2 zinkketel

De zinkketel wordt gemaakt van materiaal xg-08 dat een paticular materiaal aan is

voldoe aan het procesvereiste in hete onderdompeling die proces galvaniseert.

3.3 steunbar

De hete onderdompeling die oven galvaniseert wordt ontworpen met 310S-roestvrij staal

steunbar met een diameter van 100mm. Het kan verhinderen de zinkketel

wordt misvormd door hitte.

3.4 het vuurvaste materiaal/de isolatielaag van de ovenbodem

Het overwegen van de load-bearing capaciteit van de ovenbodem, de hitte

isolatie van de concrete stichting, het ontwerp van het kanaal van het zinkafvoerkanaal

en de lay-out van de verwarmingspijp, wordt de ovenbodem gemaakt van vuurvaste bakstenen

en vuurvast mortier.

De isolatielaag is samengesteld uit 1260℃ bestand ceramische vezeldekens.

Het heeft de kenmerken van goede thermische isolatie, geen thermische uitbreiding

spanning, lichtgewicht, gemakkelijke installatie, en onderhoud.

3.5 ovenvoering

De hete onderdompeling die ovenvoering galvaniseren wordt gemaakt van ceramische vezeldekens

en modules. Van de ovenbodem tot de bovenkant, plaats één laag van

modules en toen één laag van de gevouwen deken om te compenseren

mogelijke inkrimping tussen de modules. Van de binnenkant aan het staal

de muur, de dikte is 400mm want één module 350mm, en twee dekens is

in 30mm worden samengeperst aan 50mm.

Na de berekening van de hitteoverdracht, de temperatuur bij de interface met

de steunende vezeldeken is lager dan 700℃. De steunende vezeldeken kan

ontmoet volledig de thermische isolatieprestaties die kunnen verminderen

totale kost van de ovenvoering.

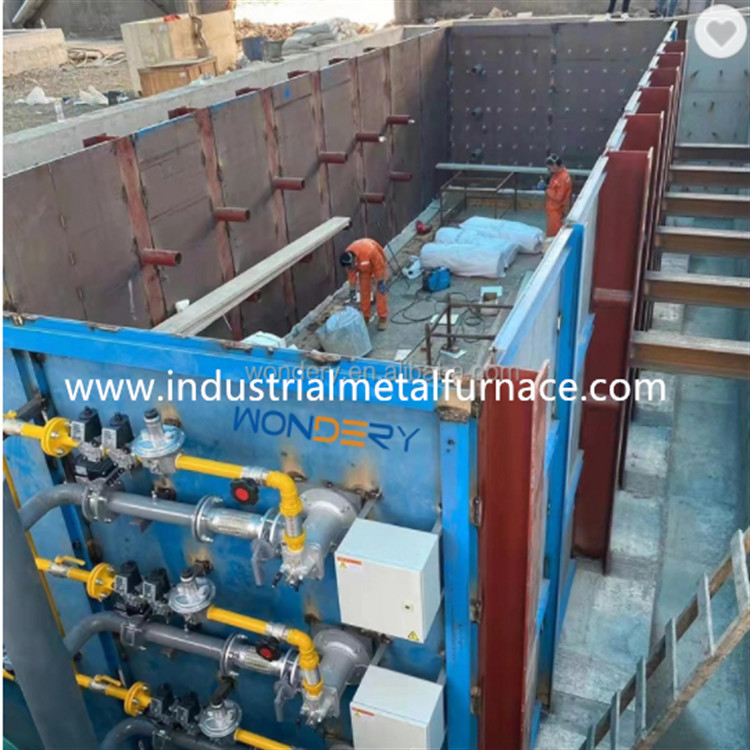

3.6 u-vormige staalshell

De hete onderdompeling die oven galvaniseert is samengesteld uit h-Stralen en staal

platen. Is de h-Straal kolom van het ovenlichaam 300*300, en

de dikte van de staalplaat van de ovenmuur is 10mm. De h-Straal

de kolom is gelast aan de pre-ingebedde h-Straal, en beide kanten

van de oven worden gemaakt van U-vormige steun om te versterken

ovenlichaam.

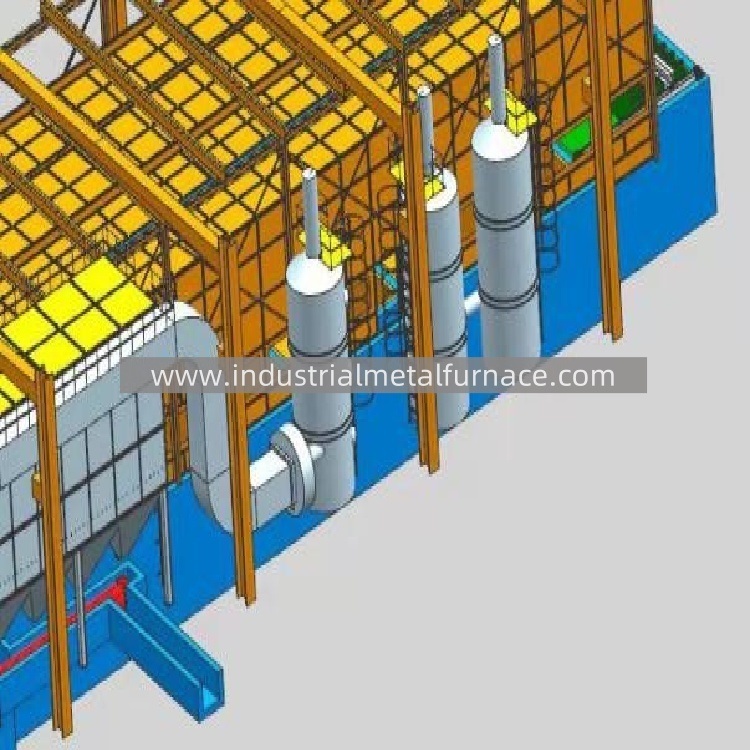

3.7 rookgaskanaal

De hete onderdompeling die oven galvanzing wordt ontworpen volgens de vlam

snelheid van de brander, hete lucht diffusional weerstand, convectie en

de overdrachtefficiency van de stralingshitte, en in combinatie met de verwarmingspijp

gasslag en weg.

3.8 verwarmingspijphaven

Het wordt gemaakt van ceramische vezelmodules. De grootte en ontwerppositie van

de verwarmingspijpafzet zal de omloop, de slag, en de snelheid van rookgas beïnvloeden

in de oven.

3.9 het gat van het zinkafvoerkanaal

De hete onderdompeling die oven galvaniseren is samengesteld uit vuurvaste bakstenen en

castable. Het gat van het zinkafvoerkanaal is rechthoekig als een sloot. En er zijn

een alarmapparaat, wanneer de lekkage, het de vertoningenzink van de controledoos voorkomt

lekkagealarm.
