1500kg elektropooltype van de Aluminium het Smelten en Holding de Uitsmeltingsmateriaal van het Ovenaluminium

Elektropooltype Holdingsoven voor Aluminiumuitsmelting

1.Application

De elektropooltype holdingsoven wordt hoofdzakelijk gebruikt voor hitte

behoud van non-ferro metalenoplossing.

Structurele Inleiding

De pooltype holdingsoven bestaat uit de volgende drie delen:

ovenlichaam, het verwarmen elementen en elektrocontrolesysteem.

het bovenste gedeelte van de elektrocontroledoos is controlekring. Lager

het deel is machtskring.

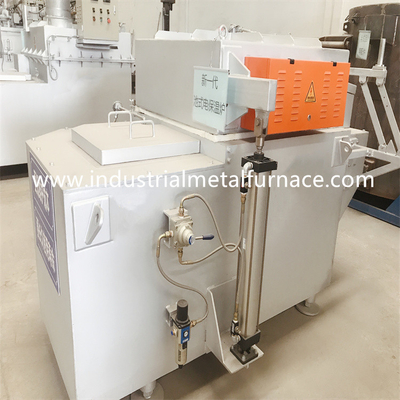

Het ovenlichaam wordt samengesteld van laadgat, die kamer houden,

het lossen van gat en ovendekking. Het laadgat, die gat lossen

en de holdingskamer is casted als geheel door castable 84ACX die is

geproduceerd door Verenigde Mineralen. (de samenpersende sterkte is 140MPA

wanneer de temperatuur 110℃ bereikt. Het lijntarief is 0.1%) Dit soort

castable heeft het non-stick voordeel van aluminium, met hoge weerstand, gemakkelijk

maak schoon en snak levensduur. De ovendekking keurt vuurvaste vezel goed

katoen met Janpnese-merk dat de goede prestaties van het hittebehoud heeft

en gemakkelijk onderhoud.

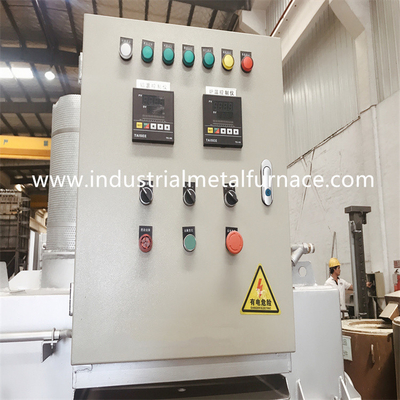

Het elektrocontrolesysteem keurt PID controle met intelligent goed

temperatuurcontrolemechanisme, en de machtsregelgever. De temperatuur

de controlenauwkeurigheid is ±3℃. De holdingsoven voor matrijzenafgietsel ook

heeft het over--temperatuuralarm.

Voeding die door de koper wordt voorbereid:

Voeding: driefasen 5 draad, 380V±10%, 50Hz±3 Herz;

Controlemacht: 220V±10%, 50Hz±3 Herz.

2.Technical parameters

3.Heating systeem en elektrocontrolesysteem

3.1.Heating systeem

a) het verwarmen component-silicium carbidestaaf (6 stukken in totaal)

Controlesysteem: temperatuurcontrolemechanisme (voerde uit Taiwan, 2 stukken) in,

elektronische machtsregelgever, schakelaar, relais.

Temperatuur ontdekkende component: thermische koppeling (2 voegen samen,

1 voor het meten van de temperatuur van de haardatmosfeer en een andere voor

metend de gesmolten aluminiumtemperatuur)

3.2.Electrical controlesysteem (PID controle)

Thyristors zijn de belangrijkste het controleren component van de elektrocontrole

systeem. De outputstroom wordt gecontroleerd door de verandering van

geleidingshoek van thyristor. De elektrische oven van de aluminiumholding

wendt de geavanceerde van het fasecontrole en vuren kring aan om de geleiding te controleren

hoek van thyristor. Het temperatuurcontrolemechanisme heeft diverse bescherming

functies. Wanneer de temperatuur van de aluminiumsmeltoven over toeneemt

de bovengrens of de stroom zijn abnormale toe te schrijven aan fouten, kan het controlemechanisme

automatisch de output van de eindeimpuls, en eindevoeding.

3.3. hoofd technische parameters

a) het werk voltage: 380V 3 fasen 50Hz;

b) controlemethode: handpotentiometerregelgeving of automatisch

controlesignaal van 0-5VDC;

c) zachte startfunctie: de bewegingen begonnen na 0,5 tweede;

d) De nauwkeurigheid van de temperatuurcontrole: ±5℃ (onder standaardarbeidsvoorwaarden)

3.4.main elektrocomponenten

a) controlekabinet, 1 stuk;

b) temperatuurcontrolemechanisme, de oorsprong van Taiwan, 2 stukken (één controlemechanisme

met PID regelgeving).

c) machtsregelgever, 1 reeks;

d) laag voltage elektrocomponenten, 1 reeks;

e) thermische koppeling, 2 stukken (het stuk die gesmolten meten

de aluminiumtemperatuur is in de schede gestoken in een pijp van het beschermingsomhulsel);
