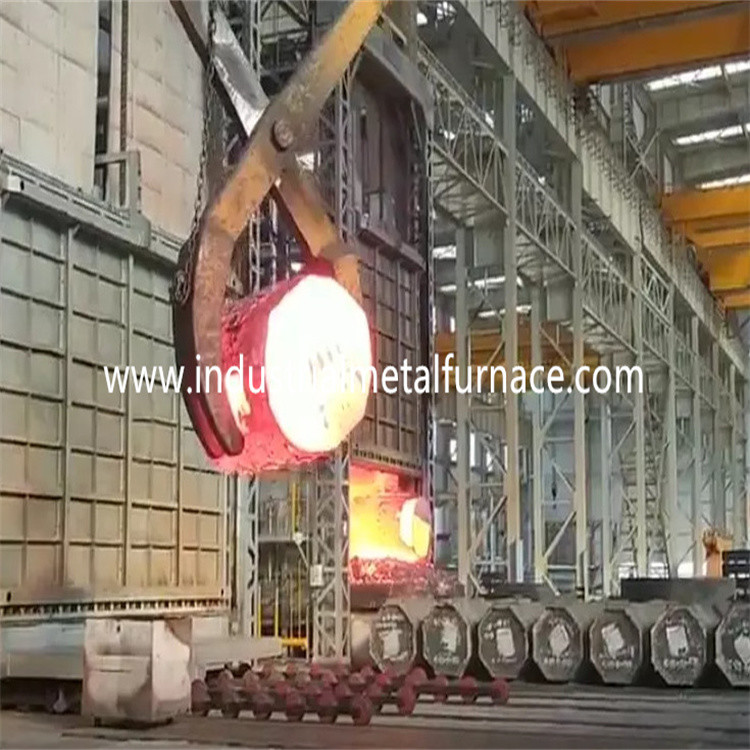

6500×2300×2000mm Onthardingsoven de Met gas van de Lorriehaard
1. Toepassing
De oven met gas van de autobodem wordt hoofdzakelijk gebruikt voor thermische behandeling van metaaldelen.
2.Structural inleiding
2.1 ovenlichaam
De van het de ovenlichaam van de autobodem het staalstructuur wordt gemaakt van 12-18#
U staal en staalplaten. De zijpijler en de achterpijlers zijn
gemaakt van sectioneel staal, en worden versterkt met het sectionele staal vastbinden.
De externe muur van de oven is geschilderd met 2 lagen inleidingen, en 2
lagen van deklaagverf. Het essentiële onderdeel van de oven is geschilderd met hitte
bestand verf.
2.2 het voeren
De voering van de de ovenleverancier van de lorriehaard keurt 1360 hoog aluminiumvuurvast materiaal goed
vezel die blok met de diensttemperatuur op lange termijn vouwen van 1100℃. De totale dikte
van ovenvoering is 320mm. Deze vuurvaste voeringsstructuur heeft de voordelen van
lage warmtegeleiding, sterke anti-schokcapaciteit, en anti-erosion. Aluminium
het de compressieblok van de silicaatvezel met dikte van 300mm wordt ontworpen als
vuurvaste laag op hoge temperatuur.
2.3 lorrie
De in het groot oven van de lorriehaard wordt samengesteld van hittebehoud
materiaal, lorriekader en bewegend mechanisme. De vuurvaste laag is verdeeld
in 3 sub-layers, d.w.z., 1st hoogste hoog-aluminametselaar, en 2de en 3de laag
met beide lichte kleibakstenen.
Het lorriekader wordt gemaakt van 20#-u-Staal en 20#-I-Staal. De randen van
de lorrie wordt gemaakt van 20mm I-Staal. De lorrie is uitgerust met 8pieces van wielen.
Elke wieldiameter is 350mm.
Het materiaal van het hittebehoud is verdeeld in 3 lagen, de hoogste laag die zijn
hoog-aluminabakstenen, en 2de en 3de laag die beide lichte kleibakstenen zijn.
De in het groot auto bottm oven wordt gedreven door het toestel drijfmechanisme van het motorreductiemiddel.
De bewegende snelheid van de lorrie is 6-8m/min.
De verbinding tussen lorrie en ovenlichaam wendt vuurvaste vezelblokken aan, wat is
strak gedrukt door elektrische cilinder en verbonden met elektrische cilinder van ovendeur.
Wanneer de lorrie op zijn plaats is, drijft de elektrische cilinder de hefboom om het vuurvaste materiaal op te heffen
vezel het katoenen verzegelen blokkeert en duwt het aan het hiaat tussen de lorrie en de oven
lichaam. Tegelijkertijd, valt de ovendeur neer en de elektrische cilinderhandelingen aan
haal de ovendeur aan. Als de lorrie wordt gelost, zal de elektrische cilinder bevrijden
de ovendeur en neergezet het verzegelende blok. De ovendeur zal op zijn plaats toenemen,
dan kan de lorrie worden geopend. De bovengenoemde acties kunnen hand of automatisch zijn
ononderbroken actie.
2.4 verzegelend Systeem
De verbinding tussen de deur en het lichaam van de oven en het karretje is meer
kritiek. Het verzegelen tussen de ovendeur en het ovenlichaam gebruikt
elektrische pushrod. Dit maakt de gehele die deur strak, omhoog wordt verzegeld om te verzekeren
dat de hitte binnen de oven niet van de deur lekt
2.5 ovendeur
De het karretjedeur wordt van de thermische behandelingsoven samengesteld van alle-vezelvoering en
shell van de staalstructuur. De deur wordt gebouwd met silicaataluminium samengeperste vezel
blokkenzelfde zoals dat voor het ovenlichaam. Shell is een lassenstructuur van
sectionele staal en staalplaten. De ovendeur heeft de eigenschap van eenvoudig,
praktisch, betrouwbaar en geschikt onderhoud. De ovendeur wordt bevestigd op de lorrie.
De zachte harde contact verzegelende structuur wordt geplaatst tussen de ovendeur en
ovenvoering. Wanneer de ovendeur wordt gesloten, het elektrische pushrod mechanisme
wordt gebruikt om de ovendeur samen te persen om verzegelend contact van het vezelblok met op te nemen
de ovenmond. Wanneer de ovendeur wordt geopend, trek elektrische pushrod
dringend mechanisme om de ovendeur van het kader van de ovenmond te scheiden
staalplaat met een ontruiming van 100 mm, om ervoor te zorgen dat de ovendeur
krast niet of raakt met de ovenvoering en het karretje tijdens het het opheffen proces.
En verzeker vlotte beweging wanneer het openen en het sluiten.
3.Main technische Parameters
| Nr. |
Punt |
Technische Parameters |
| 1 |
Brandstof |
Aardgas |
| 2 |
de calorische waarde van brandstofgassen
Gasdruk vóór oven
|
8600kcal/Nm3
20-70Kpa
|
| 3 |
Geschatte temperatuur |
1200℃ |
| 4 |
Normale gebruikte het werk temperatuur |
1000℃ |
| 5 |
De oppervlaktetemperatuur van het ovenlichaam |
≤45℃+room temperatuur |
| 6 |
De maximum snelheid van de temperatuurstijging |
150℃/h |
| 7 |
Het verwarmen streek |
4 streken |
| 8 |
De nauwkeurigheid van de temperatuurmeting |
≤±1℃ |
| 9 |
Volmachtsgasverbruik |
317Nm3/h |
| 10 |
De de lijnvraag van de gaspijp |
360Nm3/h |
| 11 |
Luchtconsumptie |
4680Nm3/h |
| 12 |
Temperatuuruniformiteit |
≤±10℃ |
| 13 |
Efficiënte het werk grootte |
6000*2500*1500mm
(exclusief de hoogte van steunijzer)
|
| 14 |
De grootte van de ovenhaard |
6400*2900*2000mm
(met inbegrip van de hoogte van steunijzer)
|
| 15 |
Vloerruimte |
Lengte: 16500mm
(met inbegrip van de van de lorrielengte en damp pijpleiding achter de oven)
Breedte: 5000mm
(met inbegrip van pijpleidingen aan beide kanten van het ovenlichaam)
|
| 16 |
capaciteit van de lorrie de maximum lading |
≤60000kg |
| 17 |
Hoeveelheid en model van brander |
8pcs, AGS 140HB, 450kw/h |
| 18 |
De methode van de temperatuurcontrole |
Het controlemechanisme van de intelligentietemperatuur, touch screen, impulsverbranding, PLC van Siemens en handcontrole; afstandsbediening van zich ovendeur het opheffen en lorrie het bewegen. |
| 19 |
Temperatuurverslag |
K type thermisch paar |
| 20 |
Ovenvoering |
hittebestendig al vezelstructuur |
| 21 |
Voeding |
380V, 3phase, 50Hz |
| 22 |
De openingsmethode van de ovendeur |
Door elektrisch hijstoestel, Snelheid 6-8m/min, met handafstandsbediening |
| 23 |
De verbindingsmethode van de ovendeur |
De elektrische pushrod methode van de druk strakke verbinding |
| 24 |
Lorrie het lopen snelheid |
6-8m/min, met handafstandsbediening |
| 25 |
Ovenvoering |
Vuurvast materiaal al vezel |
| 26 |
Consumptieindex |
Hitteefficiency bij volledige lading η≥40% |
| 27 |
De oppervlaktetemperatuur van het ovenlichaam |
≤45℃+room temperatuur |
| 28 |
De oppervlaktetemperatuur van de ovendeur |
≤50℃+room temperatuur |
