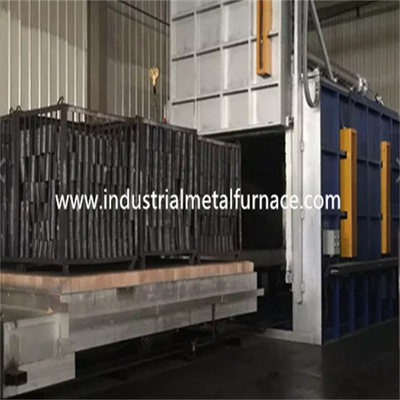

1400℃ de elektrische Oven van de de Autobodem van de Thermische behandelingsoven voor Schachten en Hulpmiddelen 1500×800×800mm

1400℃ elektrische Thermische behandelingsoven,

Behandel Oven voor Schachten en Hulpmiddelen thermisch

1. Toepassing

De oven van de de lorriehaard van RT3-120-14 elektrische wordt hoofdzakelijk gebruikt voor

thermische behandeling van delen van de staalstructuur, delen uit gegoten staal, schachtbar

delen, de producten van het hulpmiddelstaal, enz.

2. Structurele Inleiding

De RT3-120-14-oven van de autobodem wordt hoofdzakelijk samengesteld van ovenlichaam,

voering, van de ovendeur en van de deurcompressie systeem, lorrie, het verwarmen element,

en het systeem van de temperatuurcontrole.

2.1 ovenshell

Het lichaam van de staaloven van de oven voor thermische behandeling van metalen wordt gemaakt

van sectionele het staal van 6-8# en 314mm staalplaten. Er is een laag van isolatie

asbestraad bij ovenshell om de temperatuur van shell te verminderen.

de asbestraad wordt gekleefd met de vezelkatoen van het aluminiumsilicaat met temperatuur

weerstand van 1000 graden, om ervoor te zorgen dat de temperatuur van shell minder is

dan 50℃.

Behandel ovendeur thermisch elektrisch wordt opgeheven omhoog en naar beneden door het hijstoestel.

De buitenoppervlakte van ovenshell wordt behandeld met het milieu schilderen aan

maak het mooi.

2.2 ovenvoering

2.2.1 de thermisch behandelende ovens en de materiaalvoering worden gemaakt van 75%-AL₂O₃ mullite

bakstenen;

2.2.2 de maximum temperatuur van ovenvoering is 1400℃.

2.2.3 het tarief van het luchtgat: 5-6%;

2.2.4 warmtegeleidingsvermogen: KcaL/m.h.c>0.9;

2.3 isolerend systeem van ovenlichaam en lorrie

Het isolatiemateriaal is dicht aan buiten de ovenvoering en bestaat

van 4 lagen.

1st laag: mullite bakstenen, hittebestendigheid van 1400℃;

2de laag: lichte hoge aluminiumbakstenen, hittebestendigheid van 1250℃;

3de laag: de vezelkatoen van het aluminiumsilicaat, hittebestendigheid van 1100℃;

4de laag: diatomeeënaardebaksteen, hittebestendigheid van 900℃;

De laag die aan ovenshell dicht is wordt gemaakt van vezelkatoen en asbest

raad, hittebestendigheid van 500-800℃;

Al isolatielaag wordt gemaakt van standaardbakstenen met grootte van 230×113×65mm.

2.4 het verwarmen element

2.4.1 het het verwarmen element wordt gemaakt van U30-de staaf van het siliciumcarbide;

2.4.2 het het verwarmen element is verdeeld in 2 streken.

2.4.3 de het verwarmen elementen worden verdeeld aan beide kanten van ovenkamer en lorrie.

18pcs de staven van het siliciumcarbide voor ovenkamer, 6pcs-de staven van het siliciumcarbide voor lorrie.

2.5 controlekabinet

2.5.1 controlestreek: 2 streken;

2.5.2 automatisch PID en programmacontrole;

2.5.3 over temperatuurmacht van functie, over temperatuurgeluid van alarmfunctie;

2.5.4 GGD-kabinet met elektrostatische nevel;

2.5.5 de temperatuurcontrolemechanisme van Changzhou Huibang GR858P;

2.6 temperatuurmeetsysteem

2.6.1 het thermische paar is s-type, platina-platina rhodium kern;

2.6.2 schede van thermisch paar: korundbuis;

3.Main technische Parameters

4. Leveringswerkingsgebied

5. Componentenoorsprong
