Elektrische het Verouderen de Oventhermische behandeling van de Autobodem voor Aluminiumdelen 3 Streken

Het verouderen Thermische behandelings Elektrische Hitte

Behandelingsoven voor Aluminiumdelen

1. Toepassing

De rt3-200-5 de haardthermische behandeling van de lage temperatuurlorrie

de oven wordt hoofdzakelijk gebruikt voor het verouderen thermische behandeling en het ontharden van aluminiumproducten.

2. Structurele Inleiding

De rt3-200-5 thermische behandelingsoven wordt hoofdzakelijk samengesteld van oven

shell, voering, ovendeur en deur opheffend mechanisme, ovendeur

compressiemechanisme, lorrie en tekeningsmechanisme, verbinding tussen

ovenlichaam en lorrie, het verwarmen element en vast apparaat, het doorgeven

ventilator en oven het systeem van de temperatuur automatische controle.

2.1 ovenshell

De elektro van de de fabrikantenoppervlakte van de thermische behandelingsoven het staalstructuur wordt gemaakt

van sectionele het staal van 10-12# en 4mm staalplaten. De zijpijler en de rug

de pijlers worden gemaakt van sectioneel staal, en met sectioneel staal versterkt

het vastbinden. De externe muur van de oven is geschilderd met 2 lagen inleidingen,

en 2 lagen van deklaagverf. Het essentiële onderdeel van de oven is geschilderd met hitte

bestand verf.

2.2 het voeren

Het in het groot de ovenlichaam wordt van de lorriehaard gebouwd met een alle-vezelsysteem.

Het gebruikte voeringsmateriaal is hihg kwaliteitsnormvezels vast door ronde staaldelen.

De aluminiumvezels pre-compressed in blokken (compressieernst:

≥230Kg/m3) en dan vast aan het ovenlichaam door ronde roestvrij staaldelen.

Deze vuurvaste voeringsstructuur heeft de voordelen van lage warmtegeleiding,

sterke anti-schokcapaciteit, en anti-erosion. De voering heeft een totale dikte

van 260mm. De vezel van het silicaataluminium verzet zich tegen een maximumtemperatuur van 950℃.

De vuurvaste vezel wordt gemaakt van Luyang, Shandong.

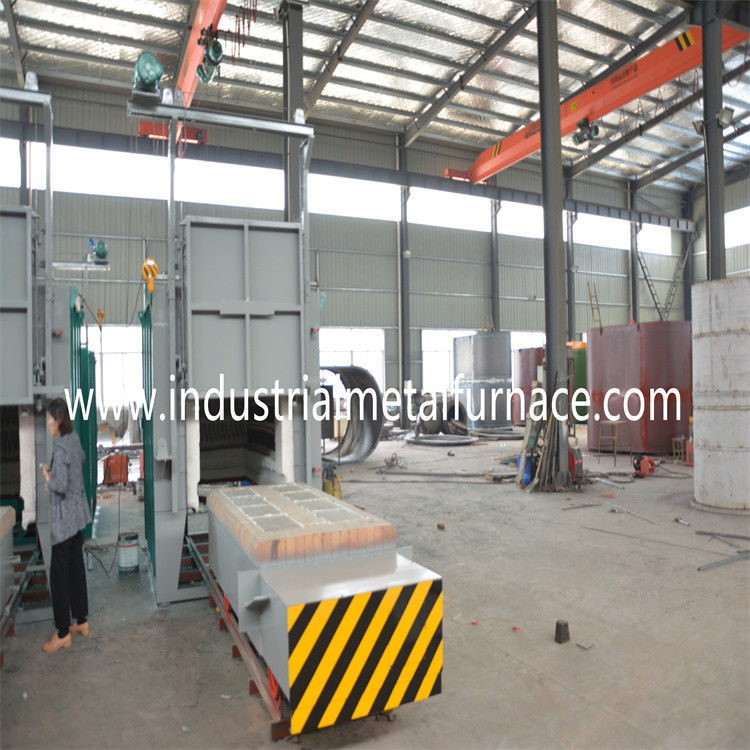

2.3 ovendeur en deur omhoog-onderaan systeem, de verbindingsmechanisme van de ovendeur

De de ovendeur wordt op hoge temperatuur van de lorriehaard samengesteld van alle-vezelvoering

en het omhulsel van de staalstructuur. Het deurkader wordt gemaakt van 10mm staalplaat.

de deur wordt gebouwd met hoogte - de blokkenzelfde van de kwaliteitsnormvezel zoals dat voor de oven

lichaam. De algemene structuur van de oven handhaaft zijn vorm terwijl verwarmd.

Drijfmethode van deur: De ovendeur wordt elektrisch opgeheven omhoog en

naar beneden door het hijstoestel. En het wordt verzegeld door het zelf-gewicht van de ovendeur.

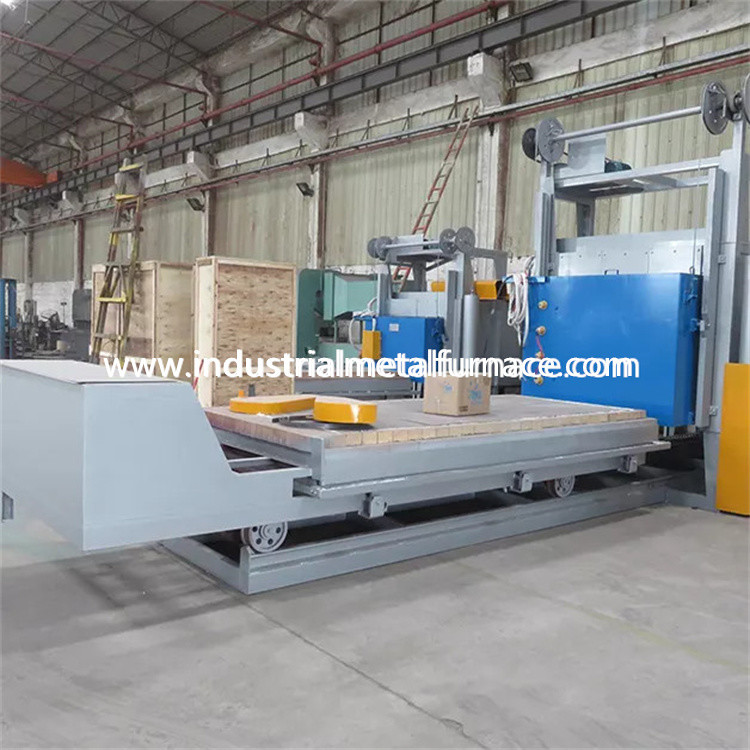

2.4 lorrie

De lorrie wordt samengesteld van lorriekader, de plaat van de lorrieoppervlakte, vuurvaste wielen,

metselenlichaam, lorrie drijfmechanisme.

lorriestructuur: het lorriekader wordt gemaakt van de straal en 10mm van 14# staalplaten.

De lorrie kon lange tijd zonder misvorming bij volledige lading werken.

wiel: De wielen worden gemaakt van ZG55#-staalafgietsel. De transmissieschacht

wordt gemaakt van 45#-staal, en het is thermisch behandeld. Het transmissielager is van

het zware lager van de typepijler om het gewicht te dragen. Er zijn een totaal van 3 paren wielen,

en elk wiel is van diameter 300mm.

metselenlichaam: De lorrie wordt gebouwd met een combinatie van zware hoge alumina

de vuurvaste bakstenen, steken vuurvaste bakstenen, en de bakstenen van het hittebehoud aan. Beïnvloed

delen en gewichts het lagergebied is bricked vooral met zwaar type hoog aluminium

vuurvaste bakstenen. Er is ook beschikbare ruimte verlaten voor de vuurvaste voeringsuitbreiding

wanneer verwarmd.

Lorrie drijfmechanisme: Het lorrie bewegende mechanisme keurt zelf-loopt wijze goed,

en het beweegt zich in en uit de ovenhaard door het reductiemiddel. De lorriebeweging

is stabiel en betrouwbaar.

Het verzegelen: Het verzegelen is een zeer belangrijke verbinding in ovenontwerp. Het beïnvloedt direct

de uniformiteit van temperatuur in de oven en de levensduur van de oven. Bij

dezelfde tijd, het energieverbruik en de thermische behandelingskwaliteit van

het werkstuk wordt ook zeer beïnvloed.

De verbinding tussen ovendeur en ovenlichaam en lorrie is belangrijker.

De verbinding tussen ovendeur en ovenlichaam keurt de structuur van de de lentecompressie goed.

De verbinding tussen lorrie en ovenlichaam is verbinding van speciaal-gevormde baksteen en vezel

katoenen blok.

2.5 het verwarmen element

het verwarmen element: De 0Cr25AL5-stroken van de de legeringsweerstand van de weerstands spiraalvormig-vorm zijn

opgezet in bilaterale muren. De weerstandsstroken worden veroorzaakt door speciale vormen,

en worden geïnstalleerd in de ovenmuur door porseleinspijkers. En er is een porseleinpakking

tussen de vezelmuur en de weerstandsstroken om kort:sluiten te vermijden. Er zijn 3 verwarmend

streken. Alle lood-uit leiderbars worden gemaakt van het materiaal van φ16 0Cr25AL5.

2.6 elektrocontrolesysteem

Temperatuurcontrole: de het verouderen thermische behandelingsoven keurt intelligent temperatuurcontrolemechanisme aan controle goed

de temperatuur die self-tuning functie heeft om de ideale PID parameter te berekenen

en bereik een temperatuurstabiliteit. Het temperatuurcontrolemechanisme heeft de functies van

over--temperatuuralarm en de thermische bescherming van de paarbreuk.

Behandel oven thermisch want het metaal de streken van de 3 temperaturencontrole voor het controleren van de aaneenschakeling heeft

tussen de temperatuur en de motorbewegingen. Elke streek wordt geplaatst met een over--temperatuuralarm.

Het systeem van de controleaandrijving is een groot-macht die één teweegbrengen voltooit met een radiator en

een luchtkoelingssysteem. Er is ook een luchtschakelaar. De het verwarmen lijn is uitgerust met ampèremeter,

voltmeter, het verwarmen elementen aan-uit- indicator, macht-op koppelingsbescherming, en het veilige aanaarden

maatregelen.

Bewegingscontrole: Het controlesysteem controleert hoofdzakelijk de deur omhoog-onderaan beweging, deur

compressie, en deur in-uit beweging. Ook zijn de bewegingen noodzakelijk verbonden met

verzeker de verrichtingsveiligheid.

2.7 hete lucht doorgevend systeem:

Het wordt hoofdzakelijk samengesteld van drie centrifugaalventilators en plaat van de luchtgids in de oven. De hitte

uitgezonden door het het verwarmen element gelijk wordt geblazen aan de efficiënte werkplaats door door te geven

ventilator door de plaat van de windgids. De plaat van de luchtgids wordt gemaakt van 1Cr18Ni9, en de ventilator en

de schacht wordt gemaakt van 1Cr18Ni9Ti. Om het normale gebruik van lagers te verzekeren, het koelen

de methode is luchtkoeling.

2.8hetLeidenapparaat

Het moet hoofdzakelijk de lucht effectief doorgeven door de doorgevende ventilator in de oven wordt geproduceerd die

de richting van de deflector in de oven, om de lucht in de ovenopbrengst snel te maken

convectie, om het doel van eenvormige temperatuur te bereiken. De materialen van luchtdeflector

en het kader allen wordt gemaakt van 304 roestvrij staalplaat. De het luchtdeflector en kader zijn

movably verbonden om de vrije uitbreiding van luchtdeflector onder op hoge temperatuur te verzekeren en

vergemakkelijk reparatie en onderhoud.

3.Main technische Parameters
