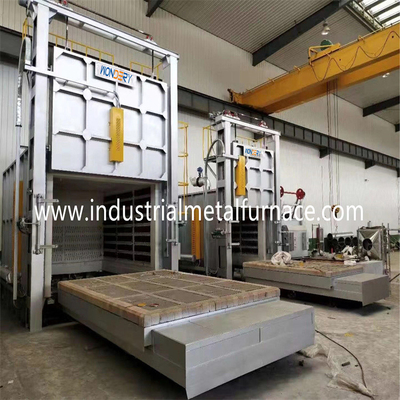

De middelgrote Elektrische Ovens van de Trambodem, Thermisch behandelende Oven

1. Overzicht

Deze elektrische thermische behandelingsoven is een oven van de autobodem, die hoofdzakelijk voor spanningshulp, het ontharden en het verwarmen van metaal en legeringsdelen in lucht wordt gebruikt.

2.Applicable arbeidsvoorwaarden van elektrische oven

2.1 de hoogte zal 1000 meters niet overschrijden.

2.2 de omgevingstemperatuur is in de waaier van 5-40 ℃.

2.3 de maandelijkse gemiddelde relatieve vochtigheid in het gebruiksgebied zal niet groter dan 90% zijn.

2.4 er zijn geen geleidend stof, explosief gas en corrosief gas dat metaal en isolatie kunnen rond ernstig beschadigen.

2.5 er zijn geen duidelijke trilling en onstuimigheid.

3. Hoofdparameter

3.1 geschatte macht 250KW + 10%

3.2 nominale spanning 380V, driefasen, 50Hz

3.3 geschatte temperatuur 950 ℃

3,4 Aantal controlestreken: 2 streken;

3.5 efficiënte het werk grootte 3000×1600×1400mm (L, W, H);

3.6 het verwarmen de methode van de elementenverbinding: Y;

3.7 uniformiteit van oventemperatuur: ≤± 10 ℃

3.8 de nauwkeurigheid ± 2 ℃ van de temperatuurcontrole

3.9 de lege stijging ≤ 2.5h van de oventemperatuur

3.10 de lege macht ≤ 18% van het ovenverlies

3.11Temperature controlevorm: thyristor, PID controle

3.12. karretje bewegende snelheid ~ 5 ~ 6m/min

3.13. temperatuurstijging van buitenovenmuur ≤ 45 ℃

4.Structural eigenschappen

  De elektrische de haardoven van de weerstandslorrie is hoofdzakelijk samengesteld uit ovenshell, ovenvoering, het apparaat van de ovendeur, karretjeapparaat, elektrische het verwarmen elementen en elektrocontrole.

4.1 de ovenshell van de autobodem is gelast met sectiestaal en staalplaat om een vaste kaderstructuur te vormen.

4.2 de voering, het dak en de partij van de oven keuren volledige vezelstructuur goed en zijn gelamineerd met vuurvaste de vezelnaald geslagen deken van het aluminiumsilicaat. Deze structuur niet alleen vermindert de hoogte van het ovenlichaam, vermindert de ovenruimte, vermindert energieverbruik, vermindert de productiekost, maar ook verlengt de levensduur van de elektrische oven.

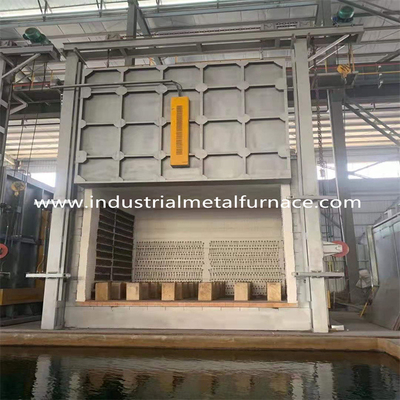

4.3 het elektrische van de de haardoven van de weerstandslorrie de deurapparaat is samengesteld uit ovendeur, de scharniermechanisme van de ovendeur en het dringende apparaat van de ovendeur.

  Shell van de ovendeur wordt gelast door sectiestaal en staalplaat in een vast kader, dat met vuurvaste vezel dringende modules wordt gestapeld. Het verzegelen tussen de ovendeur en de eindmuur van de ovendeur en het vooreindgezicht van het karretje keuren het zachte verzegelen goed om de overstroming van heet gas in de oven effectief te verhinderen.

  Het elektrische opheffende apparaat wordt goedgekeurd voor het opheffen van ovendeur, die hoofdzakelijk samengesteld uit het kader van de ovendeur, de opheffende straal van de ovendeur, elektrisch hijstoestel, katrol, katrolschacht en andere delen is. Het opheffen en het verminderen van ovendeur worden hoofdzakelijk gedreven door de positieve en negatieve omwenteling van elektrisch hijstoestel. Het elektrische hijstoestel voor het opheffen van de ovendeur is ook uitgerust die met een remapparaat, dat de verplaatsing kan effectief verhinderen door de inertie van de ovendeur wordt veroorzaakt wanneer het toeneemt of valt.

4.4 karretjeshell wordt gevormd door het staal van de lassensectie en met vuurvaste binnen bakstenen gebouwd. De gemakkelijk in botsing gekomen delen en load-bearing delen worden gebouwd met zware vuurvaste die bakstenen (met bindmiddel op hoge temperatuur in de modder tijdens metselwerk worden gemengd) om de structurele sterkte van ovenvoering te verbeteren. Het reizen van het karretje keurt de tractiestructuur goed, en het reizende wiel wordt gedreven door de transmissietand van het reductiemiddel om op het spoor te lopen. De karretjeverbinding keurt de zachte verbinding tussen speciaal-gevormd baksteen en vezelkatoen goed.

4.5 de grondplaat van de oven van de lorriehaard voor thermische behandeling keurt hittebestendige het staalafgietsels van CrMnN, gemeenschappelijke temperatuur ≤ 950 ℃ goed. Het kan geen misvorming, oxydatie en het barsten in gebruik verzekeren, en het oxyde op het werkstuk verhinderen op het elektrische het verwarmen element in de baksteengroef op het karretje te vallen.

4.6 het het verwarmen element van de elektrische oven keurt van de het aluminium (0Cr25Al5) de bestand weerstand van het ijzerdraden op hoge temperatuur chromium goed, wat in een sprial die shapeand op beide kanten van de oven en op het karretje wordt geïnstalleerd gekronkeld is. Het het verwarmen element keurt spiraalvormige weerstandsdraad het verwarmen wijze goed.

4.7 elektrocontrole: De lijn van de temperatuurcontrole adotps de tweerichtingsthyristor machtsregelgeving trekker, en het temperatuurcontrolemechanisme keuren de temperatuurcontrolemechanisme goed van Shanghai Guolong om het doel van stabiele stroom en energie te bereiken - besparing. Het systeem van de temperatuurcontrole keurt twee streekcontrole goed. De kromme van de temperatuurstijging van elke oven in elke streek wordt geregistreerd door het registreertoestel van Shanghai Dahua.
