Nitriding van het de Weerstandsgas van 80KW 850C de Elektrische Potentiële Controle van de Oven Automatische Stikstof

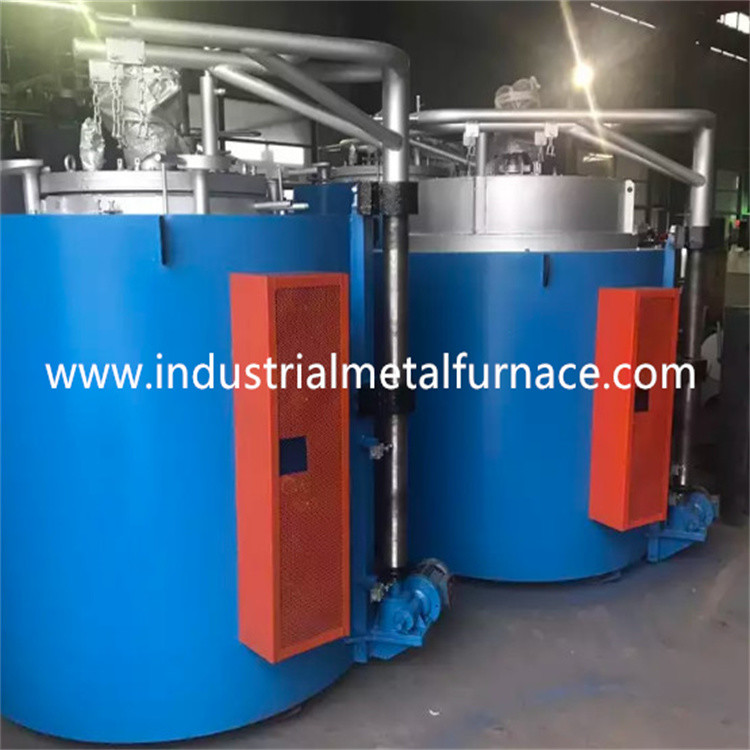

De elektrische Oven van Weerstandspit type furnace gas nitriding met Automatische Stikstof Potentiële Controle

1.Application

Deze reeks van rn2-80-6 die kuiltype nitriding ovens (hierna als elektrische ovens worden bedoeld) is periodieke elektrische ovens, die voor gas zachte nitriding van koolstofstaal, legeringsstaal, gietijzer, de producten van de poedermetallurgie en andere materialen worden gebruikt. Tegelijkertijd, wordt de thermische behandelingsoven ook gebruikt voor gascarburatie van koolstofstaaldelen.

2.Technical specificaties

3.Service voorwaarden

3.1 binnengebruik.

3.2 de omgevingstemperatuur van de kuiltype oven is binnen de waaier van – 5℃-40℃.

3.3 de maandelijkse gemiddelde relatieve vochtigheid in het gebruiksgebied is niet meer dan 85%, en de maandelijkse gemiddelde temperatuur is niet hoger dan 30 ℃.

3.4 er zijn geen geleidend stof, explosief gas en corrosief gas dat metaal en isolatie kunnen rond ernstig beschadigen.

3.5 geen duidelijke trilling en onstuimigheid.

4.Structure inleiding

Deze kuiltype thermische behandelingsoven is een periodieke verrichtingsoven, die uit ovenlichaam, verzegelend systeem en het systeem van de temperatuurcontrole samengesteld is.

De kuiltype thermische behandelingsoven is samengesteld uit ovenshell, ovenvoering, het verwarmen elementen, dempt tank, ovendekking, ventilator, het opheffende mechanisme van de ovendekking, enz.

Ovenshell: gelast van sectiestaal en staalplaat. Een 14#-kanaalstaal is gelast buiten ovenshell voor het installeren van het opheffende apparaat van de ovendekking.

Ovenvoering: het is een samengestelde structuur. De vuurvaste laag keurt lichte vuurvaste bakstenen met een soortelijk gewicht van 0.6g/cm3 goed, en de isolatielaag keurt de vuurvaste vezel van het aluminiumsilicaat goed. De dikte van ovenvoering is 300 mm, dat energie kan effectief besparen en consumptie verminderen.

Het verwarmen element: 0cr25al5 de hoge die draad van de weerstandslegering door Peking Shougang wordt geproduceerd is gekronkeld in een spiraalvormige vorm en op de draad leggend baksteen van de ovenvoering geplaatst. Het verwarmen is verdeeld in de streken van de twee temperaturencontrole.

Demp tank: 1Cr18Ni9 het hittebestendige staal wordt gebruikt voor lassen en het vormen, en de asbestverpakking of het type van „O“ het siliconerubber worden gebruikt voor verzegelen dempt tank en de ovendekking. En neem waterkoeling hieronder om het gebruik op lange termijn van de verzegelende ring te verzekeren.

Ovendekking: zijn paneel wordt verwerkt van 35mm A3 staalplaat. De de isolatiedoos van de ovendekking is gelast en geïsoleerd met roestvrij staal hittebestendig staal met de vezelkatoen van het aluminiumsilicaat. De dekking en dempt tank van kuiltype oven want de thermische behandeling van metalen door dubbele te verzegelen en wordt verzegeld waterkoeling. De ovendekking is uitgerust met met water gekoelde ventilator, de injecteur van de drie gatendruppel, U-vormige drukmaat, uitlaatpijp, enz. Het ammoniakgas wordt uitgebreid tot de rol bij het lagere deel van dempt tank door de drie gatendruppel door de pijpleiding door de drukstabilisatie, het drogen en de solenoïdeklep.

Ventilator: het is geïnstalleerd op de ovendekking, en zijn drijvende kracht keurt centrifugaalventilatorbladen goed die met hittebestendige het staalplaat van 1Cr18Ni9Ti worden gelast, die na dynamische en statische saldotests worden geassembleerd. De verbinding tussen de ventilator en de schacht keurt de samengevoegde structuur goed en keurt waterkoeling goed.

Kuiltype het opheffende mechanisme van de ovendekking: het opheffen van ovendekking wordt voltooid door het elektrische opheffende mechanisme van de loodschroef. Wanneer de ovendekking moet worden opgeheven, zolang de motor is begonnen, zal de ovendekking langzaam toenemen. Als de ovendekking moet worden verminderd, zet de schroef van het motorlood aan lager aan, en de ovendekking zal langzaam worden verminderd. Bij de opheffende schacht, zijn er twee grensschakelaars. Wanneer de opheffende schacht toeneemt, zal de ondergrensschakelaar automatisch de voeding van de elektrische ventilator afsnijden om gevaarlijke verrichting te vermijden; Wanneer de ovendekking genoeg wordt opgeheven, zal de bovengrens automatisch de voeding van de motor afsnijden om ongevallen te vermijden.

De temperatuur wordt gecontroleerd door PID silicium gecontroleerde gelijkrichter, en de temperatuur wordt gecontroleerd door de temperatuurcontrolemechanisme van Shanghai Guolong.      De grote en kleine macht kan worden aangepast, en de huidige onevenwichtigheid in drie stadia kan ook worden aangepast. Het instrument van Shanghai Dahua registreert de temperatuur. Er is ook een volledige reeks controlekabinet, met hoorbaar en visueel alarm, automatische afgesneden stroom en andere functies.
