de Industriële Thermische behandeling Pit Type Gas Nitriding Furnace 75KW van 650C 75kw

75kW industriële het type van thermische behandelingskuil gasnitriding oven

1.Application

Deze reeks 75kW-gasnitriding ovens is periodieke elektrische ovens, die voor gas zachte nitriding van koolstofstaal, legeringsstaal, gietijzer, de producten van de poedermetallurgie en andere materialen worden gebruikt. De kuiltype nitriding oven kan vacuümtype of non-vacuum type zijn.

2.Main technische prestaties

1. Geschatte macht 75KW

2. Efficiënte het werk grootte: Φ 800×1000mm

3. Voedingvoltage 380V 50Hz

4. Temperatuurcontrole van het verwarmen van streek: 2 streken

5. Het aantal macht faseert/verbindingsmethode: Y;

6. Geschatte temperatuur 650 ℃

7. De wijzepid van de temperatuurcontrole controle, de temperatuurcontrolemechanisme van Shanghai Guolong, Paperless temperatuurregistreertoestel met overtemperaturealarm;

8. De nauwkeurigheid ± 2 ℃ van de temperatuurcontrole

9. Uniformiteit van oventemperatuur ± 8 ℃

10. De lege consumptie van de ovenmacht: ≤ 18%

11. Buitenmuurtemperatuur van ovenshell ≤ 45 ℃

12. Het verwarmen element: 0Cr25Al5

13. Het verwarmen wijze: vier kanten

14. Voeringsvorm: volledige vezelstructuur

15. Ovendekking het opheffen vorm het elektrische schroef opheffen

3. Structuurinleiding

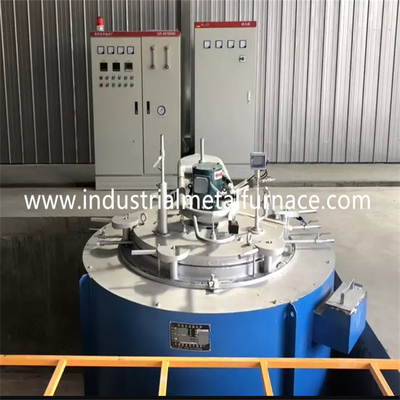

Deze elektrische oven is een periodieke verrichtingsoven, die uit ovenlichaam, verzegelend systeem en het systeem van de temperatuurcontrole samengesteld is.

Het is samengesteld uit ovenshell, ovenvoering, het verwarmen elementen, dempt buistank, ovendekking, ventilator, het opheffende mechanisme van de ovendekking, enz.

om aan de het koelen behoeften van klanten voor werkstukken te voldoen, installeert het snelle koelapparaat een ventilator bij de bodem van de kuiltype thermische behandelingsoven, en opent verscheidene koelhavens op het bovenste gedeelte van het ovenlichaam. Wanneer de elektrische ovenwerken, de koelhavens sluiten. Wanneer het uitstralen van hitte, open de uitstralende haven en de ventilator, zodat de lucht in de oven en hitte, wegvloeit brengt om het doel te bereiken van het snelle koelen.

4.Electrical controlesysteem

De temperatuurcontrole keurt de temperatuurcontrolemechanisme goed van Shanghai Guolong. Door zijn redelijke parameters te plaatsen, kan de controle van de temperatuurstreek worden bereikt. Door zijn online self-tuning functie te gebruiken, kunnen de PID parameters van de oven worden berekend om ideale temperatuurstabiliteit te bereiken.

Het verwarmen de controle keurt thyristor trekkertype goed. De output het verwarmen macht kan worden veranderd om de temperatuurcontrole in de temperatuurstreek te realiseren.

Temperatuur over temperatuuralarmsysteem in het verwarmen van controlekring; in het geval van over--temperatuur op een bepaald gebied (over afwijking wordt het alarm over het algemeen goedgekeurd), zal de high-power schakelaar in de belangrijkste kring de belangrijkste het verwarmen kring op dit gebied afsnijden. Tegelijkertijd, zal het hoorbare en visuele alarm voor de nitriding oven worden gegeven.

Alle AC schakelaars, snelle zekeringen, middenrelais, reisschakelaars, verrichtingsschakelaars, knopen, signaalindicatoren en andere hoofdcontrolemechanismeapparaten, verrichting en beeldschermen zijn betrouwbare die producten door bekende fabrikanten (Delixi-merk) in binnen- en buitenland worden geproduceerd. Stroom en het voltage die op instrumenten de wijzen hebben gevoelige, nauwkeurige, betrouwbare en lange levensduur.

Elektrocontrolekabinet: het kabinetslichaam van de elektrische het type van weerstandskuil oven keurt het controlekabinet goed dat door professionele fabrikanten volgens elektronormen wordt vervaardigd. De grootte, de structuur en de kleur van het kabinet voldoen aan de in binnen- en buitenland algemeen gebruikte normen, en de installatie, de bedrading en de identificatie van apparaten in het kabinet voldoen aan relevante normen.

De verbinding van het controlekabinet aan de belangrijkste kring van het ovenlichaam keurt koperkern geïsoleerde draad goed. Alle identificatie van het draadaantal zal van de speciale materialen van het draadaantal worden gemaakt en zal gedrukt worden formeel om draadaantal te vermijden weg dalend. Alle draden in de geul zijn duidelijk met draadaantallen elke twee meters om de inspectie van elke lijn tijdens onderhoud te vergemakkelijken.

5. Na de verkoopdienst en verplichting

De gasnitriding oven is gerechtvaardigd 13 maanden vanaf de datum van verzending.

6.Supply werkingsgebied
