400A het Vacuüm van de impulsmacht behandelt Oven Plasma Ion Nitriding Furnace 400A thermisch

WONDERY de VACUÜM het GASnitriding van het IMPULSplasma IONENvoeding van de Ovenimpuls

1.Application
De industriële gasnitriding oven wordt hoofdzakelijk gebruikt voor ionennitriding, het ionen nitrocarburizing (zachte nitriding) procédé van de plasma chemische thermische behandeling van mechanische gedeelten om de oppervlakte van mechanische gedeelten te wijzigen en de vereiste mechanische en fysieke en chemische eigenschappen te verkrijgen.

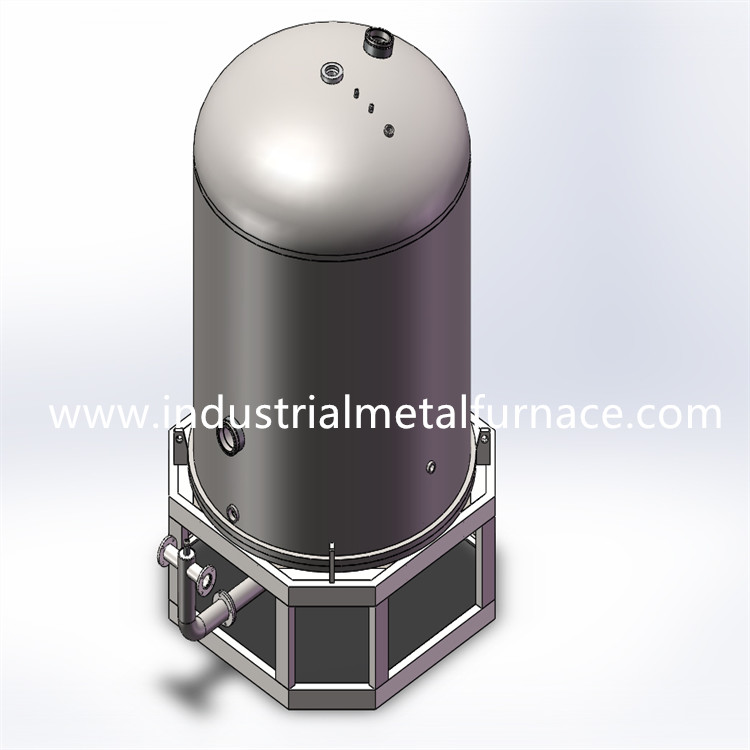

De volledige reeks van industriële thermische behandelingsoven is samengesteld uit ionenimpulsvoeding, vacuümovenlichaam, vacuümaanwinstensysteem, temperatuurmeting en controlesysteem, het systeem van de gaslevering, enz.

2.Technical parameters


Plichtscyclus (impulsvoeding): regelbare 0.10-0.85
Impulsfrequentie (impulsvoeding): 1000hz
Controlewijze (impulsvoeding): constante frequentie en breedteaanpassing
Outputgolfvorm (impulsvoeding): rechthoekige vierkante golf

3.Pulse Ion Power Supply

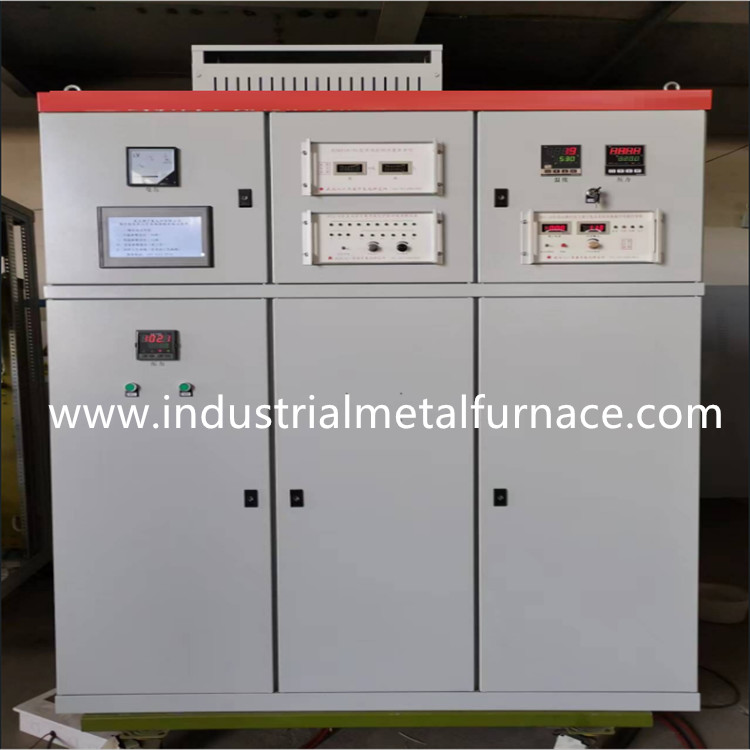

3.1 impuls ionenvoeding
Is de impuls die ionenvoeding een bijl uit IGBT-componenten en controlekring wordt samengesteld, die op basis van de ionenvoeding van gelijkstroom wordt toegevoegd. Door het hakken, kan de impulsstroom met regelbare plichtscyclus worden verkregen. Vergeleken met gelijkstroom-voeding, heeft de impulsvoeding de voordelen van het snelle boog doven en energie - besparing (ongeveer 20%-machtsbesparing). Het is een bijgewerkt product van gelijkstroom-voeding. Deze voeding kan wijd op ionennitriding, het ionen carbureren, ionen metalliserende en andere gebieden worden gebruikt.
De impuls ionenvoeding voor gasnitriding oven is uitgerust met bescherming tegen anode en kathodekortsluiting, te sterke intensiteit en overvoltage, fasemislukking en misoperation, die de zelfbeschermingsfunctie van de voeding tegen externe factoren verbetert.
De impuls ionendievoeding door ons bedrijf wordt veroorzaakt is verdeeld in het type van instrumentencontrole en het type van computercontrole.
3.2 instrument gecontroleerde impuls ionenvoeding
De gebruikers kunnen de meertrappig kromme van de temperatuurstijging en holdingsstadium in het temperatuurcontrolemechanisme volgens de procesvereisten vooraf plaatsen, en het de meertrappige kromme van de drukstijging en platform van het drukonderhoud in het drukcontrolemechanisme plaatsen. Door verwarde aanpassingspid regelgeving en controle, kan het ervoor zorgen dat de temperatuur en de druk volledig in de vacuümnitriding oven volgens het vastgestelde proces, worden uitgevoerd en de automatische controle van het gehele proces voltooien. Op deze wijze, worden de arbeidskrachten gered, wordt de invloed van handverrichting op proceskwaliteit vermeden, en de stabiliteit en de reproduceerbaarheid van proceskwaliteit zijn zeer beter.
Het volgende cijfer toont de temperatuurkromme en drukkromme van een proces, dat in het van de temperatuurcontrolemechanisme en druk controlemechanisme kan worden geplaatst.
3.3 computergestuurde gepulseerde ionenvoeding
De computergestuurde gepulseerde ionenvoeding is wijd gebruikt voor plasma ionennitriding oven.
Zijn gastheer keurt het programmeerbare controlemechanisme van Mitsubishi en algemene commerciële computer (of industriële computer), en software van de de controleconfiguratie van MCGS de Chinese industriële goed. Het heeft 10 secties van temperatuurstijging en isolatiepid controle, met de controlenauwkeurigheid van de instrumententemperatuur van ± 1 ℃, 10 secties van drukstijging en de controle van de drukholding, en de nauwkeurigheid van de drukcontrole van ± 1pA.
De aangename interface laat u toe om in een ontspannen milieu te werken. De duidelijke vensterinterface en de herinneringen maken de verrichting eenvoudig en gemakkelijk. De geschikte en flexibele programmering staat u toe om de montages van de procesparameter volgens uw behoeften tijdens de verwerking op tijd aan te passen. De historische procesparameters kunnen voor toekomstige inspectie en vraag worden opgeslagen.
De daadwerkelijke temperatuur en gasnitriding van de ovendruk gegevens van het gehele proces worden opgeslagen in de computer. Na verwerking door de grafieksoftware, worden zij getoond op het computerscherm in de vorm van de krommen van de kleurengrafiek, en kunnen worden gedrukt en worden bewaard, dat van grote hulp is om het proces te analyseren en te verbeteren.
Het volgende is de vensterinterface van de historische kromme van een apparaat in ons bedrijf
Dit scherm kan de kromme van historische verslagen, met inbegrip van doelkromme en daadwerkelijke kromme vragen.
Nota: de rode stevige lijn op dit scherm is de geregistreerde daadwerkelijke temperatuurkromme, en de blauwe stevige lijn is de geregistreerde daadwerkelijke drukkromme.
Het computergestuurde impuls ionennitriding materiaal verbetert zeer de gasnitriding proceskwaliteit en brengt groot gemak aan gebruikers.
