Vuurvaste baksteentype elektrische het type van weerstandskarretje thermische behandelingsoven voor pijpen

1. Oventoepassing

De elektrische het type van weerstandskarretje oven wordt hoofdzakelijk gebruikt voor het boronizing van de staalpijpen.

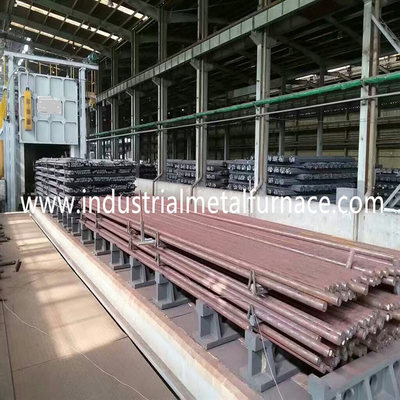

De oven van de lorriehaard wordt hoofdzakelijk samengesteld van ovenshell, voering, ovendeur, het opheffende mechanisme van de ovendeur en het mechanisme van de deurcompressie, lorrie, het mechanisme van de lorrietractie, die tussen ovenlichaam en lorrie, het verwarmen element en vast apparaat, en het systeem van de temperatuurcontrole verzegelen.

2. Technische beschrijving

2.1 geschatte macht: Regelbare 530KW+5% (1-100%);

2.2 voeding: 480V, 3P, 60Hz;

2.3 geschatte temperatuur: 1050℃ (normale het werk temperatuur: 850-1000℃);

2.4 de snelheid van de de temperatuurstijging van de niet-ladingsoven: ≤2 uren aan 850℃;

2.5 controlestreek: de extra meting van de 3 punttemperatuur van 6 zones+ voor temperatuuropname. En uitgerust met kanaliseren 3 het touche screenregistreertoestel van de 7 duimkleur of een 3 kanaaldocument registreertoestel voor druk en opname in real time.

2.6 efficiënte het werk grootte: 12000×1800×1000mm (L×W×H);

2.7 het verwarmen elementenverbinding: Y;

2.8 temperatuuruniformiteit: ±10℃;

2.9 de nauwkeurigheid van de temperatuurmeting: ±1℃;

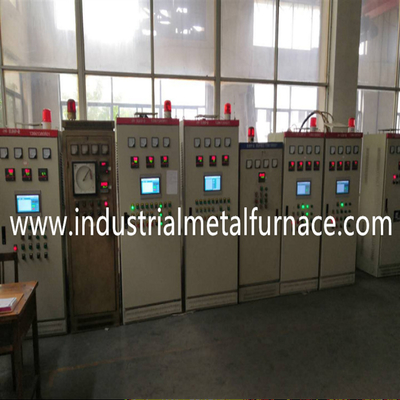

2.10 de methode van de temperatuurcontrole: SCR, PID regelgever; Het controlemechanisme van de Shimadentemperatuur met 485 communicatie interface, 10,1 duimtouch screen. Het touche screen kan historische gegevens meer dan 1 jaar registreren, meer dan 10 processen en andere functies, met over--temperatuuralarm opslaan.

2.11 de temperatuurstijging van de ovenoppervlakte: <45℃;

2.12 het verwarmen element: 0Cr21AL6Nb (strook);

2.13 de plaat van het lorriegezicht: ZG30Cr24Ni7SiN hittebestendig staal, 30mm dikte;

2.14 het laden methode: Product op de lorrie, en toen lorriebewegingen in de oven wordt geladen die;

2.15 ovenvoering: Structuur de op hoge temperatuur van het vuurvaste baksteenmetselwerk;

2.16 het laden capaciteit: 5 ton per partij;

2.17 gasinham: Er is drie DN100-het gasafzet van de roestvrij staalpijp op de bovenkant van de oven. Het is eenvoudig en geschikt manueel om bij het lagere deel van de kant van het ovenlichaam te openen en te sluiten.

2.18 beschermende gasinhammen: wegens het lange ovenlichaam, worden vier DN25-pijpen van de gasinham gelijk geschikt bij het lagere deel van de ovenkant en aan de pijp van de het gasinham van DN40 belangrijkste bijeengevoegd. Elke pijp van de gas sub-inham en de inhampijp van de gasleiding hebben handkleppen om het stroomtarief te controleren.
