1. Toepassing

Deze hete onderdompeling die productielijn galvaniseren is geschikt voor het ononderbroken ontharden en het hete galvaniseren van laag koolstofstaaldraad. Van mening zijnd dat de klant een plan heeft om de hoge draad van het koolstof hot-dip gegalvaniseerde staal in het recentere stadium te produceren, kan het ook met productie compatibel zijn, en er is geen behoefte om een nieuwe productielijn te bouwen.

2. Hoofdproces technische parameters

2.1 de stroom van het productieproces

A) De hete onderdompeling die van de lage koolstofdraad proces galvaniseren: het ontrollen zich- het ontharden - huid het barsten - het inleggen - water het spoelen - warm waterwas - het smelten- het drogen - het hete galvaniseren - het afvegen het koelen - draad die opnemen.

2.2 draadspecificatie: ¢1.60-5.00mm

2.3 hoofdaantal en output

Volgens de eisen van de klant, is de jaarlijkse output 8000 ton, en de output per uur is ongeveer 1500 die kg op ¢2.40mm wordt gebaseerd. De lineaire snelheid is 20m/min, en de klantenbehoeften 28 hoofden.

2.4 brandstof: gecombineerde elektro en gas;

2.5 het gewicht van de zinklaag: 80--350 g/m ²;

3. Leveringswerkingsgebied

4. Beschrijving aan Elke Eenheid

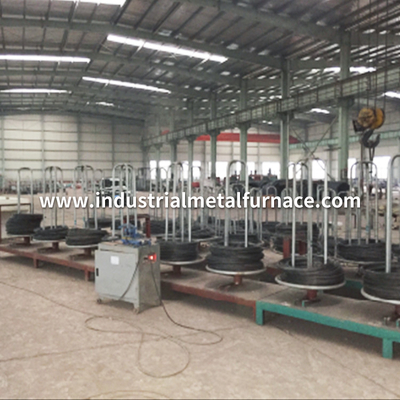

4.1 het ontrollen van tribune

Het roteren ontrolt tribune: 28 PCs;

4.2 draad onthardingsoven

·De online onthardingsoven is 25m snakt, 2.0m wijd in totaal en brede 1.40m, die uit veelvoudige secties samengesteld is.

·Elke ovenbuis wordt gelaten door met een draad, 28 draden in totaal.

·Brandstof: aardgas

·De nauwkeurigheid van de temperatuurcontrole: ± 5 ℃

·De waaier van de temperatuurcontrole van oven: regelbaar 600-1000℃.

·Het totale aantal hoofden is 28 stukken. De ovenbodem wordt gesteund door pijpkader.

·De lichte vuurvaste en thermische isolatiematerialen worden gebruikt, en de oppervlakte wordt gesloten door staalstructuur, met goede thermische isolatieprestaties.

·20 branders worden geschikt aan de kant, en de de oventemperatuur wordt van de verbrandingscontrole aangepast in vier secties in aandeel.

4.3 koelen en schaal die, 1 reeks verwijderen

Nadat de staaldraad van de oven voor een periode van luchtkoeling wordt gelost, zal het mechanisch losgemaakt worden en de meeste oxydeschalen zullen in de boiler worden vernietigd.

4.4 het inleggen en water het schoonmaken, 1 reeks

4.5 smeltende tank

Algemene afmeting: 3500 * 1400 * 500MM (L, W, H);

Materiaal: roestvrij staal

Het verwarmen wijze: de hitte van het verwarmingspijpafval en het hulp elektrische verwarmen, met 30kW-het verwarmen machts automatische controle.

4.6 droogoven

Grootte: 8000*1500 (L, W);

Verwarmingsmethode: verwarmingspijp wast hitte;

4.7 de galvaniserende oven van het gaszink

Aantal hoofden: 28 stukken;

Draad die uit elkaar plaatsen: 40mm;

Het externe verwarmen;

Jaarlijkse werktijd: 7500h;

De waaier van de temperatuurcontrole van hete galvaniserende zinkvloeistof: 440 ℃~ 460 regelbare ℃;

De controlenauwkeurigheid van de zinktemperatuur: ± 2 ℃;

De diktewaaier van de zinklaag: 100g~250g/㎡;

Ovenstructuur: de zinkketel wordt gemaakt van 50mm dikke speciale staalplaat, gedrukt en gelast.

De efficiënte grootte van de zinkoven: 6000 * 1400 * 900mm (L*W*D).

Zinkcapaciteit over 48t

Het verwarmen temperatuurcontrole: opgevoerde evenredige controleverbranding;

Het persbroodje is speciaal ceramisch vast type, en het moet één keer per jaar worden vervangen.

Lood uit wijze en het koelen: De verticaal die uit goedgekeurd leiden wordt. De laag koolstofstaaldraad wordt afgeveegd met asbestblok, en de hoge koolstofstaaldraad wordt afgeveegd met de spaanders van charcoal+asbestos fiber+graphite. De het koelen wijze is waterkoeling.

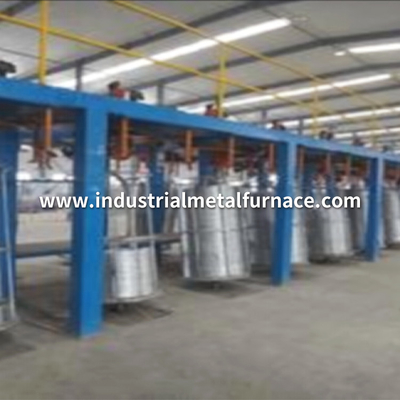

4.9 draad die opnemen

De galvaniserende installatie van het hete onderdompelingszink is uitgerust met de bovenkant van de 600 pruimbloesem - onderaan toepassing wordt goedgekeurd, is het vermogen van enige hoofdtractiemotor 4,0 kW, en de snelheid wordt aangepast door frequentieomzetting.
