Volledig Automatische 6.5kg-aluminiumbaar het stapelen machine, de machine van de baarstapelaar
1. Samenvatting
De robottype aluminiumbaar het stapelen machine wordt gebruikt om de aluminiumbaren met de robot te stapelen, en het is
uitgerust met Japan Kawasaki 6 asrobot met 180kg-het opheffen capaciteit. Het robotmerk zou ook kunnen worden aangepast
gebaseerd op de behoeften van de klant. De robottype machine van het baarafgietsel is zeer stabiel in prestaties en redt menselijke arbeid.
2. Hoofdparameters
|
2.1. Efficiënte grootte van Greep: 700 length×800mm (open grootte of aangepast);
2.2. De omwentelingssnelheid kan één cyclus worden aangepast: 3.5 ~5,0 seconden;
2.3 het toepasselijke gewicht van de aluminiumbaar: 6±1kg/piece;
2,4 Baar die hoogte stapelen: 1200mm (de baarlagen kunnen worden geplaatst);
2.5 omwentelingshoek van manipulator: 360 graden het vrije plaatsen;
2.6 het stapelen van snelheid: ongeveer 3-5 lagen/min; capaciteit: ongeveer 5ton per uur met de functie die van de baaromzet wordt uitgerust;
|

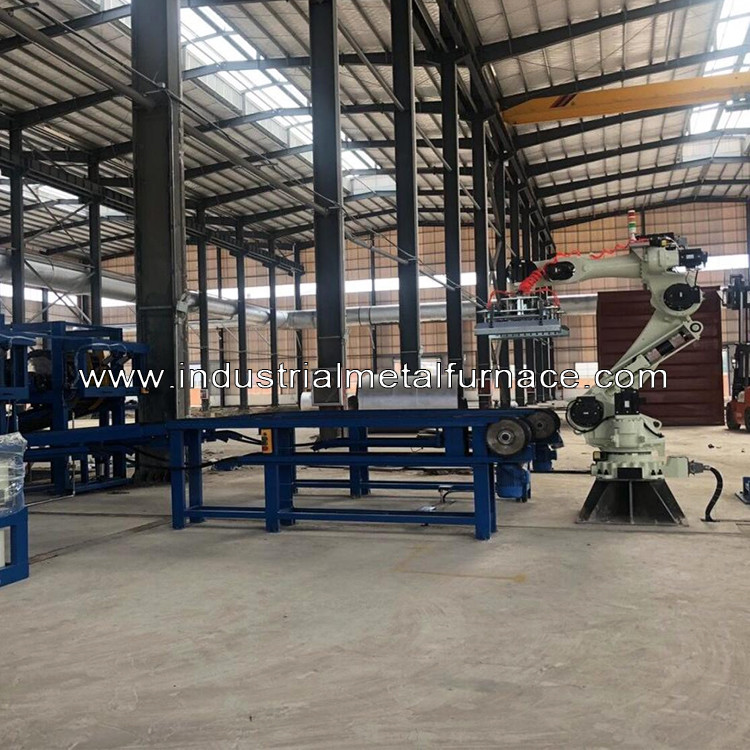

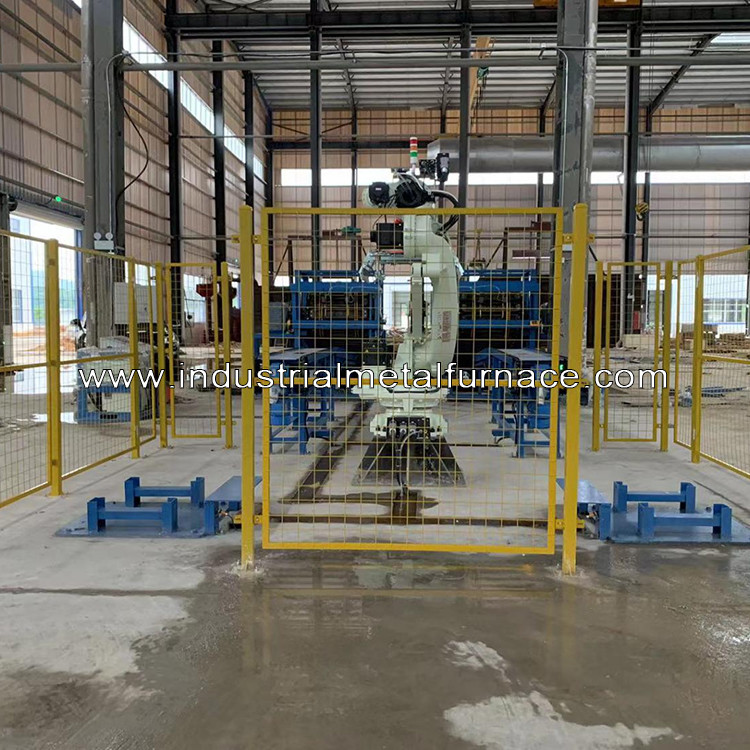

De volgende tekening toont één stapelend robot die met twee lijnen van het barenafgietsel werkt.
De robot kon met 1 lijn of 2 lijnen tegelijkertijd werken.
3. Hoofdfuncties
3.1 grijp automatisch de aluminiumbaar en stapel het bij de gespecificeerde positie (of stapel het aan de vervoerende lijn en baar drogende lijn).
3.2 het veelvoud die lagen stapelen wordt vooraf ingesteld in het apparaat om het plaatsen van aluminiumbaar te vergemakkelijken stapelend lagen in het het gieten proces.
3.3 de het afgietselmachine wordt van de aluminiumbaar geplaatst met een tijdelijk plaatsingspunt, dat op het tijdelijke plaatsingspunt voor ononderbroken productie in het geval van mislukking van de vervoerende lijn kan worden geplaatst.
3.4 de het stapelen robot roteert 90 graden elke keer, respectievelijk 0 graden, 90 graden, 180 graden en 270 graden (of 0 graden en 90 graden), om de vier hoeken van het geheel te maken vlakte stapelen.
3.5 elke laag bestaat uit 7 aluminiumbaren (7 aluminiumbaren worden gegrepen elke keer), en het totale gewicht overschrijdt geen 55kg.
3.6The de stapelaar van de aluminiumbaar is uitgerust met pauzefunctie. In het geval van abnormale voorwaarden, kan de arbeider op elk ogenblik pauzeren. Na het elimineren van de abnormaliteiten, zetten het persbegin direct, en de robot het laatste onvolledige het stapelen procédé voort.
3.7 na noodsituatieeinde, kan de het afgietselmachine van de aluminiumbaar direct zijn begonnen om opnieuw te stapelen, minimaliserend de behoefte aan handinterventie na mislukking.
3.8 de het afgietsellijn van de aluminiumbaar heeft perfect ontwerp en volledige foutencodes, dat voor foutenbepaling geschikt zijn en
het oplossen van problemen.
