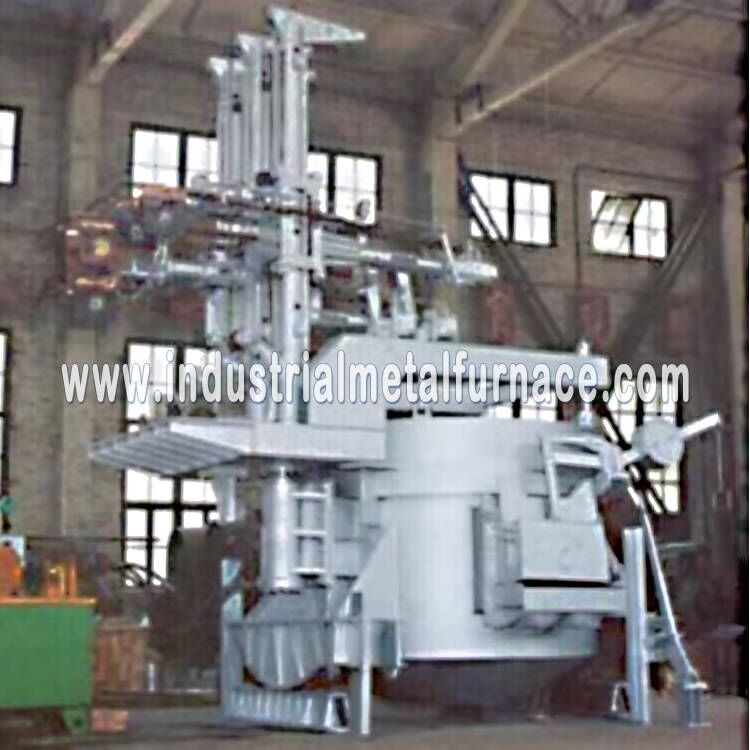

2000kg de Smeltende Oven van de elektrische Boogoven voor Kiezelzuurzand, Edel metaal
1. Overzicht
De elektrische boogoven keurt gewone macht, hoogste lading met het losschroeven van ovendekking goed, en
het onttrekken van kanaal om staal te onttrekken. De structuur keurt semi-hydraulische en ovendekking goed losschroevend type.
Kan de kuil-type lay-out de eisen ten aanzien van de hoogte van het fabrieksgebouw verminderen.
2. Hoofdlijnen van de elektrische boogoven
Deze elektrische boogoven voor de siderurgie keurt basisovenvoering of zuurrijke ovenvoering voor uitsmeltingsoxyden goed,
edel metaalverrijking en andere verscheidenheden.
Dit materiaal van de elektrische boogoven heeft de volgende hoofdlijnen:
▲Het materiaal van de elektrische boogoven wordt geplaatst met het losschroeven van ovendekking, hoogste-lading, semi-hydraulisch mechanisme,
onttrekkend door de onttrekkende helling, en installatie in de kuil.
▲Het gebruiken van het type van koperbuis geleidend dwarswapen.
▲Met water gekoelde kabels van de gebruiks de grote dwarsdoorsnede.
▲Keur integrale ovenshell structuur goed.
▲De bodem van de elektrische boogoven keurt een schaalvormige structuur goed, die de betrouwbaarheid van het materiaal verbetert
en verlengt de levensduur.
▲De omwenteling van de ovendekking keurt de grote draaischijftechnologie goed, die de verplaatsing van vermindert
de met water gekoelde kabel, vermindert de impedantie, vermindert het elektrische verlies, vermindert de machtsconsumptie, en
vermindert het bezette gebied.
▲De meest geavanceerde PLC elektrodenregelgever wordt gebruikt om de nauwkeurigheid en de betrouwbaarheid van de elektrode te verzekeren
systeem zoveel mogelijk.
▲De elektroden opheffende kring is uitgerust om de elektrode te verhinderen te breken en de efficiënte exploitatie te verzekeren
van de oven.
▲De voltageregelgeving methode van de transformator is zonder commissie elektrische voltageregelgeving.
▲Het secundaire winden: Compressie van het transformatorlichaam: De rolcompressie keurt de speciale cilinder van de de lenteolie goed
de drukspijkers, worden alle rollen geassembleerd als geheel en vacuum-dried.
▲De transformator kan door 20% lange tijd worden overbelast, en heeft voldoende mechanische sterkte om dat te verzekeren
het kan frequente kort:sluiteneffecten weerstaan.
▲De transformator is van gedwongen olie het doorgeven waterkoelings (OFWF) methode, goedkeurend het probleemloze gedwongen olie doorgeven
waterkoeler.
▲De materialen van de transformatorkern worden gemaakt van de producten van uitstekende kwaliteit.
▲De transformatorolie keurt 25#-olie goed.
▲De transformator is uitgerust met zwaar gas, licht gas, en de functies van de druk releaser bescherming, en de op-lading
de schakelaar is uitgerust met de zware functies van de gasbescherming.
4. Hoofd technische parameters
| Nr. |
Punt |
Eenheid |
Waarde |
Opmerking |
| 1 |
Het nominale vermogen van de elektrische boogoven |
T |
2 |
|
| 2 |
Shell-diameter |
mm |
Φ2200 |
Het onttrekken van helling |
| 3 |
Het opheffen hoogte van ovendekking |
mm |
200 |
|
| De ovendekking schroeft hoek los |
° |
~83 |
|
| De lift en de omwenteling van de ovendekking |
|
|
Het hydraulische drijven |
| 4 |
Grafietelektrodendiameter |
mm |
200 |
|
| Het centrumdiameter van de elektrodenpool |
mm |
620 |
|
| Elektrode het opheffen slag |
mm |
1100 |
|
| Elektrodenup/down maximum snelheid |
m/min |
3/2.5 |
|
| controlemethode |
|
|
Pignon-rek aandrijving |
| De vorm van het elektrodenwapen |
|
|
Het type van koperbuis geleidend dwarswapen |
| 5 |
Het onttrekken van Hoek |
° |
45 |
maximum |
| Slakkenneiging |
° |
15 |
maximum |
| 6 |
Het elektrische nominale vermogen van de oventransformator |
KVA |
1250 |
Kan door 20% worden overbelast |
| primair voltage |
KV |
10/6.3 |
|
| Geen scheidingsdruk |
V |
210-104 |
5- elektrische het voltageregelgeving van de niveau niet-opwinding |
| secundaire stroom |
A |
4000 |
|
| Transformator koelvorm |
|
|
Sterke olie het doorgeven waterkoeling |
| |
|
|
|
| 7 |
hydraulisch systeem werkdruk |
MPa |
6 |
|
| werkend middel |
|
|
Slijtvaste hydraulische olie |
| 8 |
koelwatersysteem |
|
|
Industrieel water (met inbegrip van transformator koelwater) |
| Inhamdruk |
MPa |
>0.3 |
|
| De temperatuur van het inhamwater |
℃ |
≤32 |
|
| watertemperatuur |
℃ |
<50 |
|
| Koelwaterverbruik |
m3/h |
~20 |
|
Eaf-1.5T de Leveringswerkingsgebied van de elektrische boogoven
| Nr. |
Punt |
Inhoud en werkingsgebied |
Q'ty |
| 1 |
Mechanisch gedeelte |
|
|
| 1.1 |
Ovenlichaam (φ2200) |
Ovenshell, die helling, het mechanisme van de ovendeur, enz. onttrekt. |
1 reeks |
| 1.2 |
De met water gekoelde ring van de ovendekking |
Met water gekoelde ovenring, enz. |
1 reeks |
| 1.3 |
Elektroden opheffend Mechanisme |
Drie reeksen kolommen, het apparaat van het gidswiel en isolerende delen, toestel-rek-reductiemiddel |
1 reeks |
| 1.4 |
Dekking het opheffen en
roterend mechanisme
|
Het roterende kader van de ovendekking, het roterende mechanisme van de ovendekking, het opheffende mechanisme van de ovendekking |
1 reeks |
| Ovendekking het roterende zwenkende dragen |
1 reeks |
| 1.5 |
Oven overhellend Mechanisme |
Overhellende wieg, horizontale steun, overhellend platform, de omwenteling van de ovendekking en het losschroeven van steun |
1 reeks |
| 1.6 |
Koelsysteem |
Waterverdelers, terugkeertank, pijpleidingskleppen en verwante instrumenten |
1 reeks |
| 2 |
Hoog huidig deel |
|
|
| 2.1 |
Geleidend dwarswapen |
Geleidend het type van koperbuis geleidend dwarswapen 3 stukken, klemmen, die ringen, enz. houden. |
1 reeks |
| 2.2 |
Kort netwerksysteem |
Flexibele compensatoren, geleidende koperpijpen, kabelverbindingen, steunen en bevestigingsmiddelen, isolerende delen, enz. |
1 reeks |
| |
|
Huidige Transformator |
3 PCs |
| 2.3 |
Met water gekoelde kabel |
Grote dwarsdoorsnede met water gekoelde kabel |
1 reeks |
| 3 |
Hydraulisch systeem |
|
|
| 3.1 |
Hydraulische post |
De olietank, de filter van de hoge drukolie, integreerde klepblok, koelapparaat, accumulator |
1 reeks |
| 3.2 |
hydraulische cilinder |
overhellende cilinder |
1 |
| Elektrode het vastklemmen cilinder |
3 |
| Ovendekking die roterende cilinder opheffen |
1 |
| 4 |
Elektrodelen |
|
|
| 4.1 |
Oventransformator |
Hssp-1250KVA, transformatortoebehoren en olie-water koeler |
1 reeks |
| 4.2 |
hoge druksysteem |
10KV (6KV) vacuümschakelaarkabinet |
1 reeks |
| 4.3 |
Zwakstroom elektrische controlestichting en automatische controlesysteem |
Zwakstroommachtskabinet, elektrocontrolekabinet, PLC het hoofdverrichtingslijst en vakje van de gebiedsverrichting |
1 reeks |
