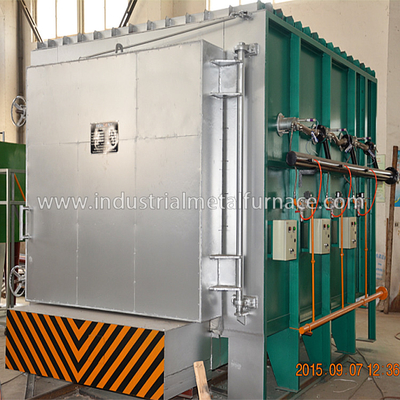

Doostype van 850 Graadcelsius Elektrische Thermische behandelingsoven,
De Oven van de autobodem voor Onthardende Behandeling
1. Toepassing
De elektrische doostype thermische behandelingsoven wordt hoofdzakelijk gebruikt voor onthardende thermische behandeling van
diverse delen. De lading wordt manueel gedaan.
2. Hoofd Technische Parameters
| Nr. |
Punt |
Technische Parameters |
| 1 |
Geschatte macht |
90Kw (1-100%) regelbaar |
| 2 |
Voeding |
380V, 3P, 50Hz |
| 3 |
Geschatte temperatuur |
850℃ |
| 4 |
Lege de stijgingstijd van de oventemperatuur |
≤1.5hours |
| 5 |
Controlestreek |
1 streek, onafhankelijke controle |
| 6 |
efficiënte het werk grootte
|
1200×1200×1200mm (L×W×H) |
| 7 |
Het verwarmen elementenverbinding |
Y |
| 8 |
temperatuuruniformiteit
|
±8℃ |
| |
de nauwkeurigheid van temperatuurmesaurement
|
±1℃ |
| 10 |
De lege consumptie van de ovenmacht |
≤18% |
| 11 |
De methode van de temperatuurcontrole |
SCR, PID programmeerbaar de temperatuurcontrolemechanisme van regelgeversshimaden Japan met het communicatie 485 interfacewerk met 10,1 duimtouch screen.
Het touche screen kan historische gegevens, opslagprocessen, de uitvoerusb-flashstations, nemen screenshots, en andere functies, met een alarm van de overschottemperatuur registreren.
|
| 12 |
de temperatuurstijging van de ovenoppervlakte |
<45℃ |
| 13 |
Het verwarmen element |
0Cr25AL25 (strook) |
| 14 |
De plaat van het lorriegezicht |
CrMnN, 30mm dikte |
| 15 |
Ladingsmethode |
Handboek of vorkheftrucklading in de oven |
| 16 |
Asstroomventilator |
Het hete luchtcirculatiesysteem van dit materiaal bestaat hoofdzakelijk uit 1 vastgestelde met water gekoelde asstroomventilators van 2.2KW. De hitte door het het verwarmen element wordt uitgezonden wordt gelijk geblazen in de efficiënte werkplaats door de doorgevende ventilator die. Het materiaal van de ventilator en de schacht is Cr25Ni20. om het normale gebruik van de lagers te verzekeren, is de het koelen methode waterkoeling. |
| 17 |
De openingsmethode van de ovendeur |
Handpartij die, spiraalvormige compressie openen |
| 18 |
Ovenvoering |
vuurvaste vezelstructuur op hoge temperatuur |
3. Structurele Inleiding
Het jrx3-90-9 doostype behandelt oven thermisch hoofdzakelijk wordt samengesteld van ovenlichaam, voering, ovendeur
en het systeem van de deurcompressie, het verwarmen element en vast apparaat, en het systeem van de temperatuurcontrole.
3.1 ovenlichaam, 1 reeks
3.2 het voeren
3.3 ovendeur en compressiesysteem
3.4 load-bearing ovenbodem
De load-bearing elektrische bodem van de thermische behandelingsoven wordt samengesteld van
vuurvast metselenlichaam en hittebestendige gezichtsplaat CrMnN.
metselenlichaam: De lorrie wordt gebouwd met een zware combinatie hoge alumina vuurvaste bakstenen,
lichte vuurvaste bakstenen, en de bakstenen van het hittebehoud. Het beïnvloede delen en gewichtslagergebied
zijn bricked vooral met de zware vuurvaste bakstenen van het type hoge aluminium. Er is ook beschikbare ruimte
linkerzijde voor de vuurvaste voeringsuitbreiding wanneer verwarmd.
De plaat van het lorriegezicht wordt gemaakt van CrMnN met totale dikte van 30mm. Het maximum
de temperatuur is ≤ 950 ℃, die lange tijd zonder misvorming en het barsten kan worden gebruikt.

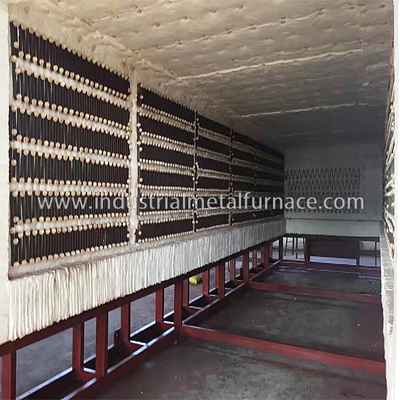

3.5 het verwarmen element
het verwarmen element: De 0Cr25AL5-stroken van de de legeringsweerstand van de weerstands spiraalvormig-vorm worden opgezet
op 2 zijgevels, achtermuur, ovendeur en lorriebodem.
3.6 elektrocontrolesysteem, 1 reeks
4. Leveringswerkingsgebied
| Nr. |
Punt |
Q'ty |
Nota's |
| 1 |
Ovenlichaam |
1 reeks |
Met inbegrip van 1 reeks van de ventilator van de waterkoelings asstroom |
| 2 |
Elektro drijfsysteem |
1 reeks |
1 reeks voor ovendeur |
| 3 |
Het verwarmen element |
1 reeks |
Weerstandsstrook |
| 4 |
Asstroomventilator |
1 reeks |
|
| 5 |
Het systeem van de temperatuurcontrole |
1 reeks |
|
| 5.1 |
Controlekabinet |
1 PC |
|
| 5.2 |
Temperatuurcontrolemechanisme |
1 PC |
Shimaden, Programmeerbaar Japan, |
| 5.3 |
SCR |
3 PCs |
Ks-500A |
| 5.4 |
De draad van het compensatielood |
20m |
|
| 5.5 |
Thermisch paar |
1 PC |
K type |
| 6 |
Elektrocomponenten |
1 reeks |
SCR, luchtschakelaar, ampèremeter, voltmeter, hitterelais, en schakelaars |
| Nota: De bovengenoemde configuratie van de oven voor thermische behandeling van metalen kan in merken van gelijkwaardig niveau worden veranderd zonder de klant op te merken toe te schrijven aan componentenbeschikbaarheid. |
