5M Volledig automatische 30 kg koper ingot gietmachine

5M Volledig automatische 30 kg koper ingot gietmachine

1Gebruik en kenmerken

1.1 Gebruik van de inrichting:

Het koperen smelt- en gietsysteem wordt gebruikt voor de volledig automatische gecontroleerde productie van 30 kg

Voor het gieten van de koperen vloeistof in de gietvorm moet de gietvorm

De ontvormingsgraad is hoog, ₹99%.

de eisen van de 24 uur per dag doorlopende productie en de eisen van het productieproces van het gieten van koperbalken.

1.2 Processtroom:

De koperen vloeistof stroomt in de distributeur van de ingot gietmachine, het is gelijkmatig verdeeld in de ingot gieten

vorm van de keten ingot gietmachine.

1.3 Kenmerken van de uitrusting:

De koperen ingot gietmachine neemt lineaire circulatie modus.

Het aandrijfvermogen bedraagt slechts 3,0 kW, wat energiebesparend is en een

Het apparaat toont rechtstreeks de snelheid van de gietmachine per minuut.

mechanische ontvormingsmethode.

2.Omvang van de levering

3. Samenstelling van de apparatuur (omvang van de levering)

3.1 De koperen gietmachine omvat voornamelijk: gietvormen voor gietblokken van gietijzer, achterste spanningssysteem, koper

vloeistofdistributiesysteem, waterspraykoelingssysteem, eenvoudige keten-olie-installatie, handmatige ontsteking en baksysteem,

elektrisch besturingssysteem, lichaam van de machine voor het gieten van ingots (inclusief mechanisch ontgietsysteem en vermogenstransmissie).

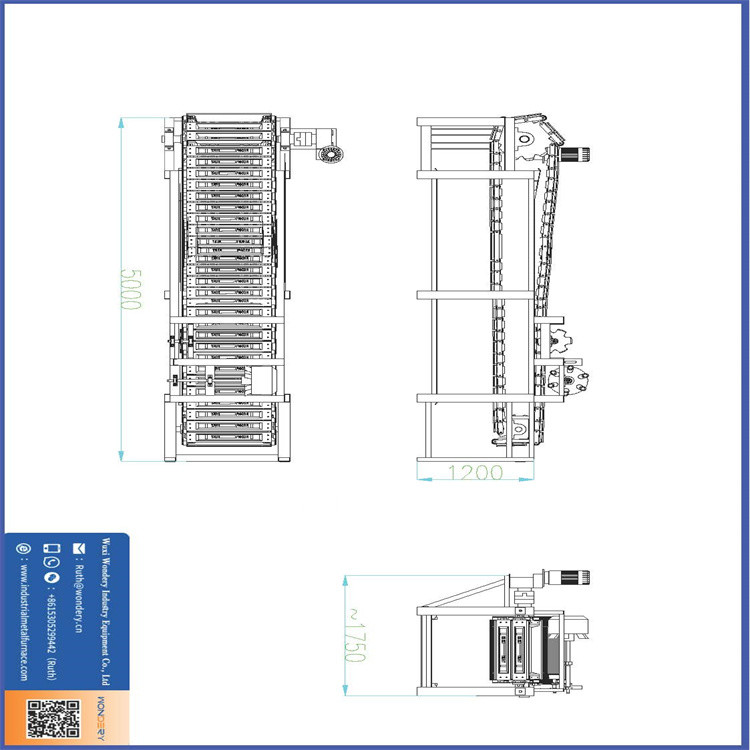

De hele lengte van de curve is binnen 5 meter.

De gietmachine heeft de voordelen van automatische verdeling van gesmolten koper, variabele frequentieregeling van de snelheid,

hoge productie-efficiëntie, gelijkmatig ingotgewicht, hoge mate van automatisering, lage arbeidsintensiteit, gemakkelijke bediening en

eenvoudige onderhoud.De gietmachine voor het gieten van balken wordt vervaardigd volgens de huidige nationale normen.

3.2 Ingotvorm: de ingotvorm is gemaakt van QT450 ductiel ijzer om de levensduur van de ingotvorm te waarborgen.

Het gewicht van de ingot is 30 kg. Er zijn 50 ingotvormen. De achterkant van het frame is voorzien van een handleiding.

een aanschermingsinrichting ter compensatie van het loslopen van de keten als gevolg van thermische uitbreiding.

3.3 koperen vloeistofverdeler, 1 set

3.4 watersproei koeling

De gietmachine is voorzien van een koelsysteem met een goed koeleffect.

gekoeld door indirecte koeling aan de bodem.

3.5 Elektrisch bedieningssysteem

De elektrische onderdelen van het besturingssysteem (indicatoren, knoppen, contactors, luchtschakelaars, enz.) worden geselecteerd.

De snelheid van de ingot is ongeveer gelijk aan de snelheid van de andere ingots, maar de snelheid van de ingot is ongeveer gelijk aan de snelheid van de ingot.

Het apparaat geeft de snelheid van het gieten van de balk weer.

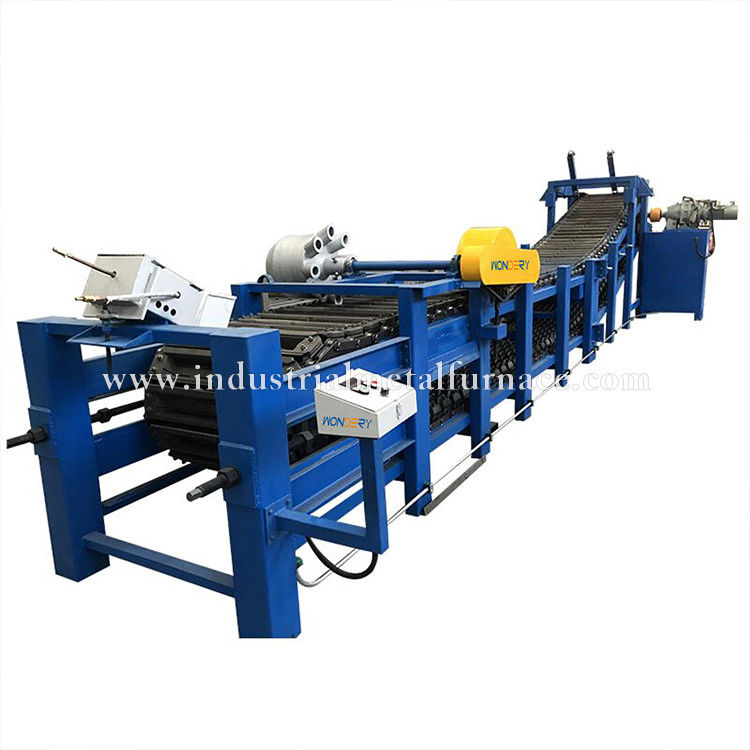

3.6 Ingot gietmachine

Het hoofdonderdeel van de gietmachine omvat: transmissie-onderdeel, frame, mechanische ontvorming, enz.

3.6.1 Versnellingsonderdel

Het transmissie-onderdeel bestaat uit een motor met variabele frequentie, een reducer, lagers, ketens,

De keten is gemaakt van mangaans staal.

de dikte is 8 mm, het materiaal is 40Mn, het rollermateriaal is 45 Gr en de diameter is 60 mm. De levensduur

is niet minder dan 3 jaar volgens de voorschriften van de instructies.

van eenvoudige automatische oliemiddelen.

3.6.2 Ingot gietmachine frame

Volgens de nationale normen zijn de kolommen gemaakt van 100*50*4,0 mm rechthoekige buizen.

met een vermogen van niet meer dan 30 W,

Het frame van de gietmachine bestaat uit een

een horizontaal raam met meerdere secties met een aandrijvend deel (aftrekpunt) en een spannend einddeel (gietpunt).

3.6.3 Mechanisme voor het ontvormen van koperen ingots

koperen ingot gietmachine gebruikt een mechanisch koperen ontvorming systeem.

Onder normale omstandigheden bedraagt de productiecapaciteit van elke gietlijn ongeveer 1 ton/uur.

4- Sitecondities en nutsvoorzieningen voor elke gietlijn die door de koper worden verstrekt

Water- en elektriciteitsbehoeften:

Spanning: maximale schommeling (+10% 380V/220V driefasige vierdraad/50Hz)

Maximale totale aangesloten belasting: ca. 3,0 kW (met inbegrip van de motor van de afvoerpomp)

Koelwaterverbruik: ongeveer 3 kubieke meter/uur

koelwaterdruk 0,20-0,30 MPa;

Temperatuur van het koelwater: normale temperatuur (vereist een externe koelpoel met circulerende lucht,

De drainage temperatuur is binnen 60 graden.
