6 * 2.3 * 2.4 M Elektriciteit voor het sinteren van glazuurOvenvoor drukvaten
1.Toepassing
De RT3-800-10 trolley type bogie haardoven dient als een belangrijke uitrusting
voornamelijk bestemd voor warmtebehandelingsprocessen, met name met inbegrip van sintering
Deze gespecialiseerde oven, met zijn trolley-achtige ontwerp, biedt
de efficiënte en nauwkeurige warmtebehandeling mogelijkheden, waardoor optimale omstandigheden voor

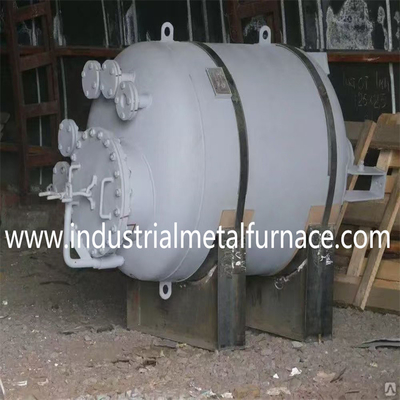

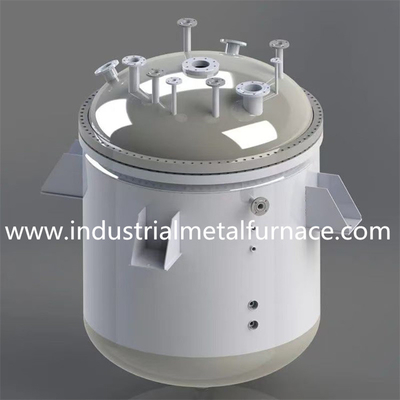

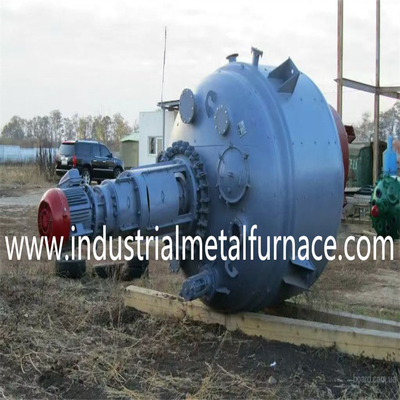

de sintering van geëmailleerde containers; zijn geavanceerde kenmerken en functionaliteit
Het is een onmisbaar hulpmiddel bij de vervaardiging en verwerking van geëmailleerde
Containers, die een kwalitatief hoogwaardige productie vergemakkelijken en de algemene prestaties verbeteren
en duurzaamheid van de eindproducten.
2.Belangrijkste technische parameters
| - Nee, dat is niet waar. |
Posten |
Technische parameters |
| 1 |
Nominaal vermogen |
800 kW (1-100%) verstelbaar |
| 2 |
Parameters van de voedingsbron |
380V, 3-fase, 50Hz |
| 3 |
Nominale temperatuur |
1050°C, gemeenschappelijke temperatuur 900-1000°C |
| 4 |
Verwarmingssnelheid van de lege oven |
≤ 2 uur |
| 5 |
Aantal controlegebieden |
6 onafhankelijke temperatuurbeheerszones |
| 6 |
Effectieve werkgrootte |
6000×2300×2400 mm (lengte×breedte×hoogte) |
| 7 |
Afmetingen van de oven |
6800×3350×3850 mm (lengte×breedte×hoogte) |
| 8 |
Trolley uit het gebied |
~14700 mm lengte |
| 9 |
Verwarmingselement aansluiting |
Jaar-jaar-jaar |
| 10 |
Temperatuuruniformiteit |
±10°C |
| 11 |
Precisiteit van de temperatuurregeling van het instrument |
± 1°C |
| 12 |
Verlies van vermogen in lege ovens |
≤ 10% |
| 13 |
Temperatuurregelmethode |
Thyristor · PID-regelaar · Japanse eilandmeter 32-stappen temperatuurregeling, met 485 communicatie-interface en 14-inch touchscreen
Het touchscreen kan historische gegevens voor meer dan een jaar opnemen, meer dan 10 processen opslaan en heeft een overtemperatuur-alarm.
7-inch kleuren scherm touch recorder registreert de temperatuur stijging curve
|
| 14 |
Temperatuurverhoging van de buitenwand van de oven |
< 40 °C |
| 15 |
Materiaal van het verwarmingselement |
OCr21AL6Nb (strook) |
| 16 |
Ondergrondmateriaal van de oven |
Ni7N warmtebestendige staal, totale dikte 30 mm |
| 17 |
Laadmethode |
Het werkstuk wordt op het trolleyoppervlak gehesen en het trolley wordt in de verwarming gedreven |
| 18 |
Formulier van de ovenbekleding |
Gebruik een hoge temperatuur vuurvaste vezelstructuur |
| 19 |
Openings- en sluitingsvorm van ovendeuren |
1 set 2 ton elektrische hefmachine beweegt op en neer en comprimeert en verzegelt met eigen gewicht |
| 20 |
Invoer- en uitvoerformulier van de trolley |
1 set 7,5 kW cycloïdale spiraal reducer stuwt het wiel in en uit |
| 21 |
Voertuigvervoersmodus |
Automatische opvangrol |
3.Structurele inleiding

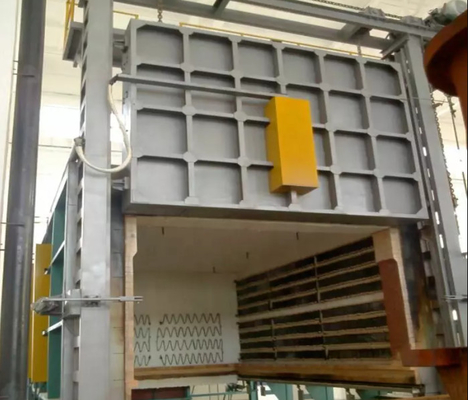

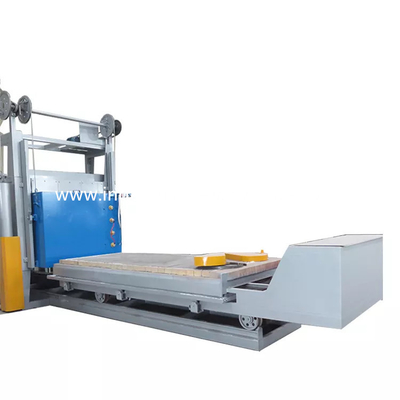

RT3-800-10 trolley type elektrische weerstand bogie open haard oven is voornamelijk samengesteld uit oven shell,
ovenslijping, ovendeur en ovendeurhefmechanisme, ovendeurpers
en afsluitingsmechanisme; dragend trolley en trolley traction mechanisme, oven
het afsluitmechanisme van de carrosserie en van de wagen; verwarmingselementen en bevestigingsinrichtingen; oven
automatisch temperatuurregelsysteem, enz.
4.Omvang van het aanbod
| - Nee, dat is niet waar. |
Posten |
De hoeveelheid |
Opmerkingen |
| 1 |
Kookplaat |
1 set |
|
| 2 |
Trolley |
1 set |
Met inbegrip van de onderplaat van de oven |
| 3 |
Elektrische aandrijflijn |
2 sets |
1 set trolley, 1 set ovendeur |
| 4 |
Verwarmingselementen |
1 set |
Resistentiebanden |
| 5 |
Temperatuurregelsysteem |
1 set |
|
| 6 |
Beheerkast |
2 sets |
2000*800*600 mm |
| 6.1 |
Temperatuurregelaar |
4 sets |
Programmering met 32 segmenten, 485
communicatie
|
| 6.2 |
14 inch touchscreen |
1 set |
|
| 6.3 |
Thyristor |
18 sets |
800A |
| 6.4 |
Vergoedingsdraad |
120 m |
|
| 6.5 |
Thermocouple |
6 |
0-1200 |
| 6.6 |
Elektrische ondersteunende apparatuur |
1 set |
Thyristor-luchtschakelaar, ammeter, voltmeter,
thermische
relais, schakelaar, enz.
|
| 7 |
Technische gegevens |
1 pc |
|
| 7.1 |
Basisdiagram |
1 pc |
|
| 7.2 |
Elektrisch schema van het temperatuurregelsysteem |
1 pc |
|
| 7.3 |
Gebruiksaanwijzing voor elektrische ovens |
1 pc |
|
| 7.4 |
Certificaat voor het gebruik van elektrische ovens |
1 pc |
|
5.Hoofdonderdeelfabrikanten van autoonderoven
| - Nee, dat is niet waar. |
Posten |
Vervaardigers |
Model |
| 1 |
Temperatuurregelaar |
Japan SHIMADEN |
SR13 met 32 segmenten
programma's en
485 communicatie
|
| 2 |
Thyristor |
Jiangsu Danxiang |
KS800A |
| 3 |
Resistentiebanden |
Beijing Shougang |
0Cr25AL5 |
| 4 |
Brandvaste vezels |
Shandong Luyang Group |
1260 Standaard |
| 5 |
Brandvaste bakstenen |
Henan Zhengzhou Wanchao
Brandvaste materialen
|
1300 zware bakstenen + 1000
standaardbakstenen
|
| 6 |
Verminderaar |
Jiangsu Yifan Transmission |
7.5 kW cycloïde reducer |
| 7 |
Elektrische onderdelen |
Delicaat |
|
| 8 |
Onderplaat van de oven |
Jiangsu Xinghua Jianda |
Ni7N-warmtebestendige staal |
| 9 |
10.1 inch touchscreen |
Shenzhen Kunlun Technologie |
14 inch. |
| 10 |
7 inch kleuren-schermrecorder |
Xiamen Yudian |
6 kanalen recorder |
