1.Inleiding van het product

De elektrische houtoven van het zwembadsoort is vooral geschikt voor het verwarmen van

voor het conserveren van oplossingen van non-ferrometalen en kan worden gebruikt voor

gecentraliseerde warmtebehoud van gietmachines, centrifuge giet,

Gravity casting, precisie casting en andere processen.

2. Samenstelling van de apparatuur

Dit product bestaat uit drie onderdelen: oven, verwarmingselement en

Het bovenste deel van de elektrische bedieningsdoos is de

besturingscircuit, en het onderste deel is het stroomcircuit; het ovengehalte

bestaat voornamelijk uit de voedingskamer, de materiaalontvanger,

de verwarmings- en isolatiekamer, enz.

staal en staalplaten, en verschillende lichtgewicht vuurvaste materialen zijn

Het gesmolten zwembad is geheel gegoten met niet-klevend aluminium.

gietmateriaal om de legeringssamenstelling van de gesmolten vloeistof te waarborgen.

Silicon koolstofstaaf verwarmingselementen en isolatiemateriaal zijn

op het lichtgewicht oventop geïnstalleerd, die rechtstreeks de

aluminiumlegeringsvloeistofoppervlak in het gesmolten zwembad, met een hoge thermische

efficiëntie en gemakkelijk onderhoud, reiniging en verplaatsing.

3Voordelen en kenmerken van het type oven

Het verwarmingselement maakt gebruik van meerdere koolstofstaven met een laag vermogen of

met een vermogen van niet meer dan 50 W

de snelheid en het oxidatieverlies van de aluminiumvloeistof verminderen.

Het besturingssysteem heeft een hoge regelachtheid (binnen ± 5°C) voor de

aluminium vloeistof temperatuur, en heeft functies zoals PID automatische

Temperatuurregeling, temperatuurbewaking en automatische proportioneel

aanpassing van het uitgangsvermogen.

Met een unieke warmte-isolatie structuur, de oven oppervlaktemperatuur stijgen

is minder dan 25°C, wat de impact op de omgeving effectief kan verminderen

de temperatuur en de veiligheid van de gebruikers te waarborgen.

De oven voering neemt hoge temperatuur bestand, hoge sterkte en niet-stick

aluminium vuurvaste materiaal van Allied Mineral Products (Tianjin) Co.,Ltd., met

een levensduur van meer dan 5 jaar (garantie van drie jaar).

4Parameters van de apparatuur

Opmerking: de statistische standaard voor het 24-uursverbrandingspunt is dat de temperatuur

de aan de opslagoven toegevoegde hoeveelheid aluminiumvloeistof is ≥ de bedrijfstemperatuur.

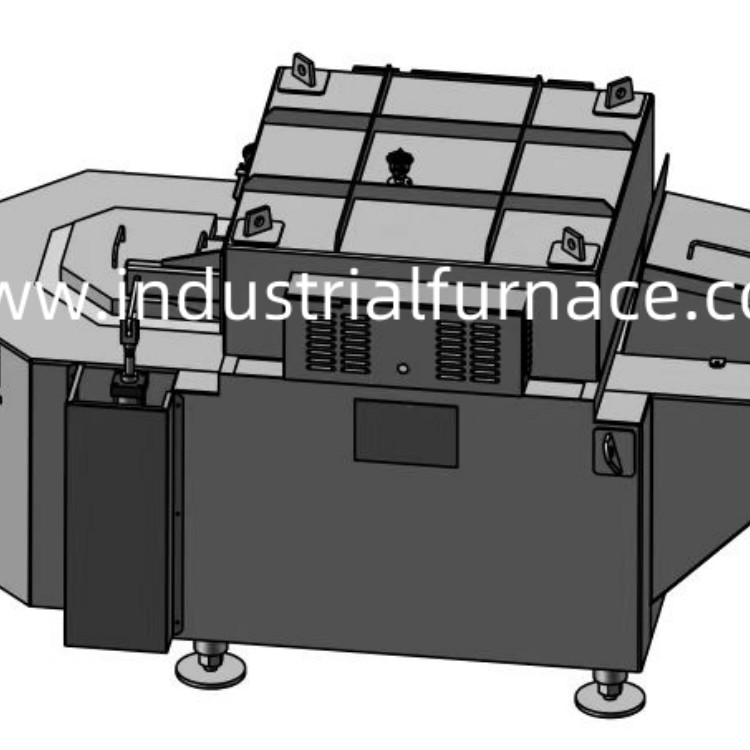

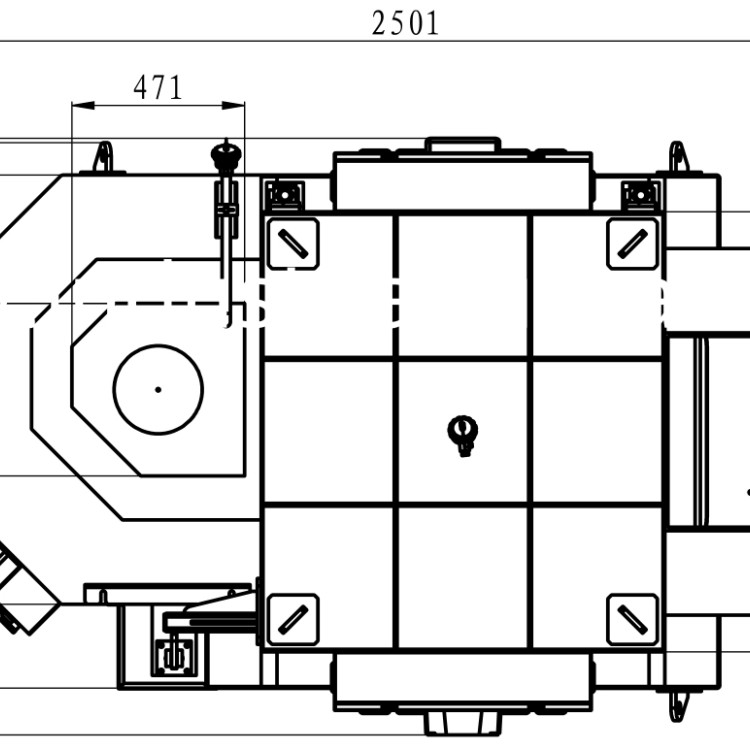

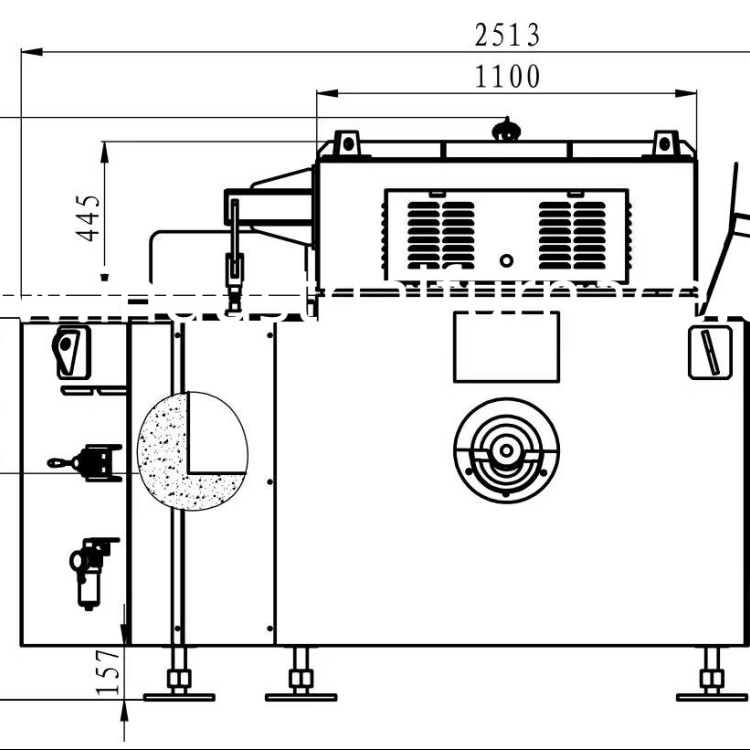

5. Structuur van de oven

5.1 Inleiding tot ovenvoeringen

De oven is gemaakt van hoogsterk, hoogtemperatuurbestendige, niet-klevend aluminium

Het is niet mogelijk om de in het kader van het onderzoek verrichte resultaten te beoordelen.

Het is gemakkelijk te repareren en te vervangen op locatie, waardoor de

onderhoudstijd.

De muur van de oven is gemaakt van hoogtemperatuurbestendige calciumsilicaatplaten en super

Het gebruik van een keramische glasvezelplaat met warmte-isolatie en het gebruik van een ingespannen inlegtechnologie om

De ovenbedekking is vervaardigd van:

op maat gemaakte hoogtemperatuurbestendige, vlamvertragende, warmte-isolatievezelmodules,

die worden gestapeld en gestapeld voor eenvoudig onderhoud en vervanging.

5.2 Lijst met ovenmateriaal

6.Elektrisch systeem

Belangrijkste onderdelen

Verwarmingselement.

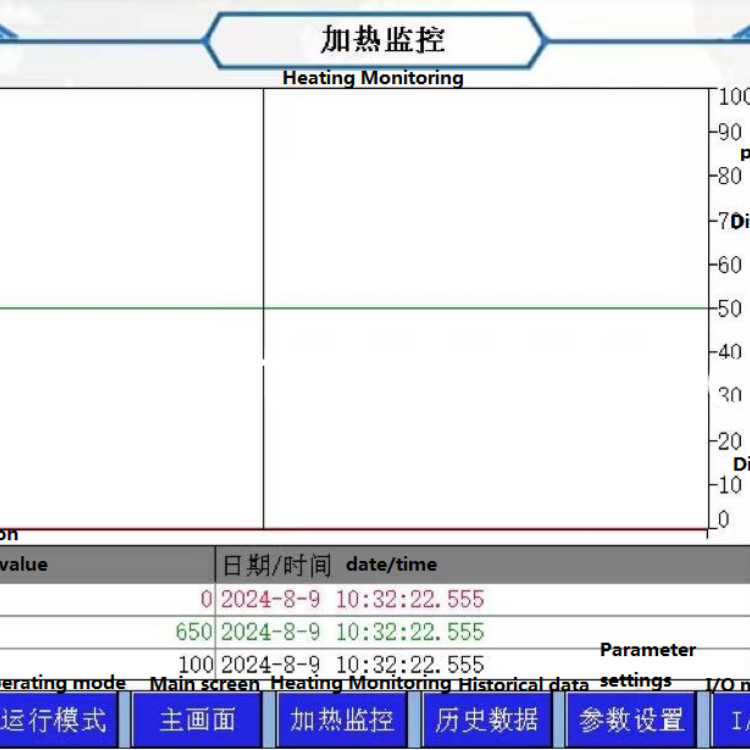

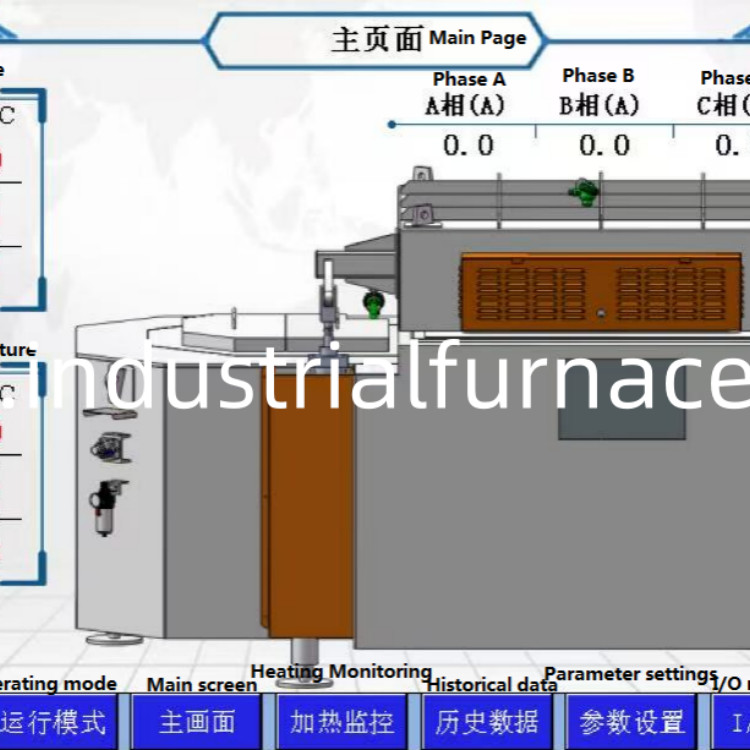

Besturingssysteem-PLC, touchscreen, stroomregelaar, contactor, relais, enz.

Temperatuurdetektor - thermocouple (elke set bevat twee thermocouples,

meting van de temperatuur van de ovenatmosfeer en de temperatuur van de aluminiumvloeistof).

Inleiding tot de elektronische spanningsregelaar (PID-controle)

De thyristor wordt gebruikt als hoofdbesturingselement en de verandering van de geleidingshoek van de thyristor

wordt gebruikt om de uitgangsstroom en de spanning te regelen.

De regelaar is voorzien van een inrichting voor het controleren van de geleidingshoek van de thyristor.

meerdere beschermingsfuncties om ervoor te zorgen dat de regelaar externe apparaten niet beschadigt

De functies zijn: zachte start, overstromingsbescherming, over temperatuur

Wanneer de belastingfoutstroom of de temperatuur stijgt en het werkbereik overschrijdt

van de regelaar, kan de regelaar automatisch afsluiten van de pulsautoutput en stoppen van de belasting

stroomvoorziening.Temperatuurregeling: ±5 °C (onder standaardwerkingsomstandigheden).

Beschermingssysteem

Aluminium vloeistof temperatuur hoog/laag temperatuur alarm, atmosfeer temperatuur absoluut

waarde-overtemperatuur-alarm (aanpassings-sleutel schakelaar autoriteit reset), driefasig alarm voor stroomdeviatie... enz.

7Elektrische configuratie
