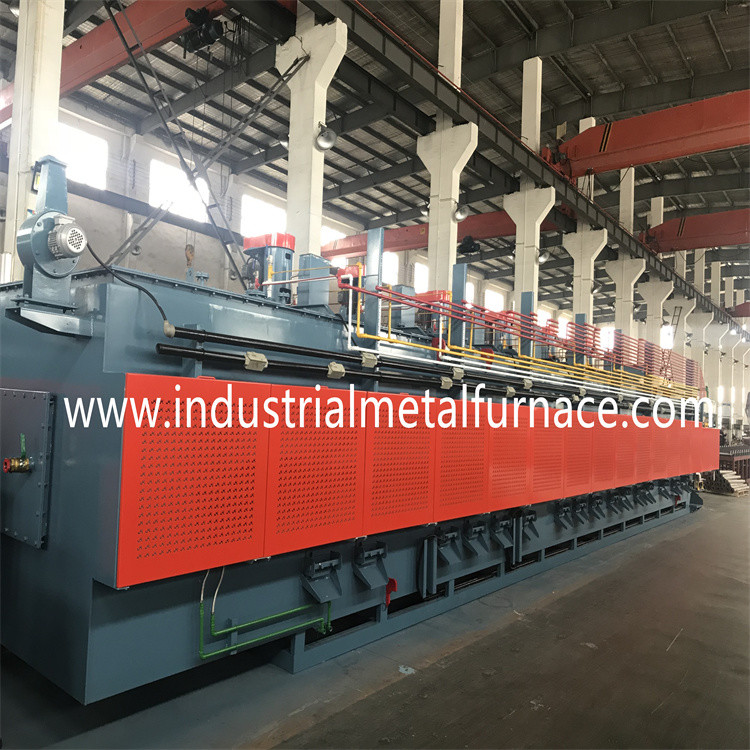

Hoge Hoeveelheid 40400 Elektro Verwarmend Ononderbroken Mesh Belt Furnace

1.The de lijn van de thermische behandelingsoven wordt samengesteld van:

Het dovende Oven → het Doven het Koelen Tank → Post Ontvetten

en de Schoonmakende Aanmakende Oven → van de Tank→ Ononderbroken Hete Lucht

Automatisch Temperatuurconfiguratiescherm.

(1) totale macht: ongeveer 170KW (met inbegrip van hulpkracht);

(2) totale lengte: ongeveer 23 meters;

(3) totaal gewicht: ongeveer 22000kg;

2D. hoofd technische parameters van de riemoven van het transportbandnetwerk

Capaciteit: dooft en makend over 130-180kg/h aan, is het carbureren

ongeveer variëren 60-120kg/h, en de output met de vorm, de grootte en het stapelen

van het werkstuk. Het werkdelen: hardwarehulpmiddelen, standaarddelen, enz.

3. TechnischeBeschrijvingperEenheid

Dovende Oven

3-1. Specificatie

4.Quenching tank

4-1. Specificatie

4-1-1 de oven van de netwerkriem: B=600mm Materiaal: 204, 1pc, ¢1.6*¢1.6*hem 30 05075-AL

4-1-2 transmissie: N=1.5KW, I=450, P=25.4 allen, Nanfang-motor + Xintao-reductiemiddel

(met inbegrip van torsiebeperker);

4-1-3 koelpomp: 5.5HP×3“, 1 reeks, Shanghai Jiajin;

4-1-4 circulatiepomp: 5.5HP×3“, 1 reeks, Shanghai Jiajin;

4-1-5 plateer warmtewisselaar: (20m2), 1 reeks, Yuanxiang-hitteuitwisseling;

4-1-6 de opheffende strook wordt gemaakt van aluminiumlegering, 1 reeks, gemaakte Wondery;

6.Post ontvettende en schoonmakende tank

6-1. Specificatie

6-1-1 netwerkriem: Materiaal: W=400mm, 1PC, ¢1.6*¢ 2,0 boord 30 05075-AL;

6-1-2 transmissie: N=0.75KW, I=450, P=19.05 1 PC, Nanfang-motor + Xintao-reductiemiddel

(met inbegrip van torsiebeperker);

6-1-3 nevelpomp: N=2.2kw, 1 PC, Jiajin;

6-1-4 de scheidingsmotor van het oliewater: N=0.10KW, 1 aangepaste reeks;

6-1-5 het elektrische verwarmen: N = 18.9KW, 3 Aangepaste PCs;

Aanmakende Oven

7-1. Specificatie

7-1-1 het werk temperatuur: ≤ 650 ℃;

7-1-2 geschatte het verwarmen macht: ongeveer 80-95KW;

7-1-3 aantal verwarmers: 81 reeksen;

7-1-4 aantal streken: 3 streken;

7-1-5 het verwarmen ovenlengte: 6000mm;

7-1-6 ga reklengte weg: 1000 mm;

7-1-7 schakel riembreedte in: B=600mm (SUS304-materiaal);

7-1-8 totaal gewicht van ovenlichaam: ongeveer 7 ton;

7-1-9 totale breedte van ovenlichaam: Ongeveer 1825 mm;

7-1-10 transmissie: N= 0.75KW, I = 1800, P = 25,4;

7-1-11 ventilator: N= 3-1.5kw;

7-1-12 de uniformiteit van de oventemperatuur: ± 6 ℃;

7-1-13 de nauwkeurigheid van de temperatuurcontrole: ± 1 ℃;

7-1-14 de temperatuur van de ovenmuur: ≤ 40 ℃ + kamertemperatuur (transmissiekant);

Elektrocontrole

8.Main componenten

9.Single van de de koolstofconcentratie van punto2 de automatische controlesysteem

Voltage 220-380v × één Ф× 50HZ;

1. C.P koolstof potentieel controlemechanisme, 1 PC;

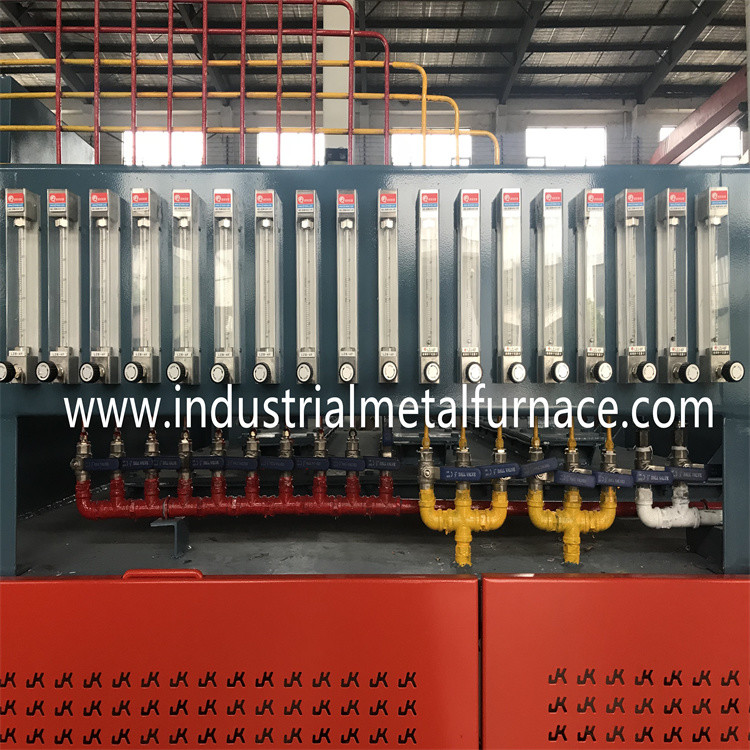

2. Luchtpomp: 2 reeksen; De stroommeter van de verwijzingslucht: 1; Debietmeter van de koolstof de brandende lucht: 1.

3. Registreertoestel: 1 reeks;

4. De klepgroep van de datatransportbesturingsolenoïde: 1 groep;

5. Zuurstofsonde Ф 27m/m × 600m/m: 1pc;

6. Lucht die door buizen leiden: 1 PC;

7. Elektro bedrading: 1 PC;

10 het Werk ter plaatse

pijpen 1: de pijpen voor de ononderbroken riemoven worden voorbereid door de koper, maar geschikt

volgens de instructie van de verkoper.

bedrading: De draden tussen het kabinet aan elke materiaalsectie worden langs verstrekt

de koper, wordt maar verbonden volgens de instructie van de verkoper.

3 het schilderen; de elektrische weerstandoven is geschilderd met diepe kleur.

pijpverbinding: De uitlaatpijpen worden voorbereid en zelf-door de koper die van beginnen ontworpen

punt van verbindingsflenzen van het materiaal.
