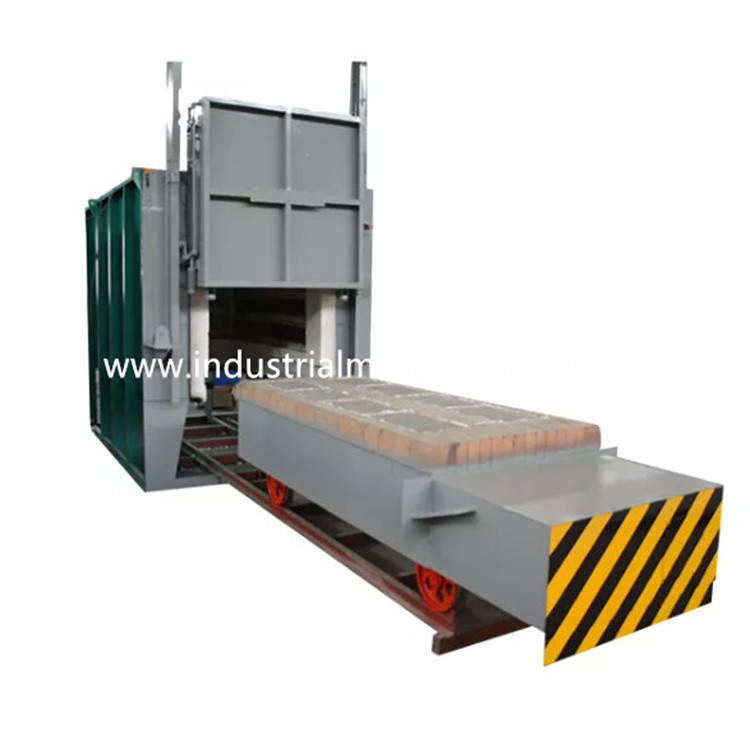

5000×2500×1500mm Industriële Elektrolorriethermische behandeling
Ovens met PLC Controle
1. Toepassing
De oven van de de lorriehaard van RT3-600-12 elektrische wordt hoofdzakelijk gebruikt voor
het ontharden en oplossingsthermische behandeling van de delen van de staalstructuur, legering
delen en roestvrij staaldelen, enz.
2.Main technische Parameters
| Nr. |
Punt |
Technische Parameters |
| 1 |
Geschatte macht |
600KW (1-100%) regelbaar |
| 2 |
Voeding |
380V, 3P, 50Hz |
| 3 |
Geschatte temperatuur |
1250℃
(Normale het werk temperatuur: 850-1200℃)
|
| 4 |
De snelheid van de de temperatuurstijging van de niet-ladingsoven |
≤2.5 uren |
| 5 |
Controlestreek |
4 streken |
| 6 |
Efficiënte het werk grootte |
5000×2500×1500mm (L×W×H) |
| 7 |
Oven totale grootte |
5800×3600×2950mm (L×W×H)
De hoogte omvat niet de hoogte van het kader van de ovendeur
|
| 8 |
Lorrie totale grootte |
6100×2600×950mm (L×W×H) |
| 9 |
Vloeroppervlak met inbegrip van de lorrie binnen en buiten bewegingslengte |
12500*3000mm (L*W) |
| 10 |
Het verwarmen elementenverbinding |
Y |
| 11 |
Temperatuuruniformiteit |
±10℃ |
| 12 |
De nauwkeurigheid van de temperatuurmeting |
±1.5℃ |
| 13 |
De machtsconsumptie van de niet-ladingsoven |
≤18% |
| 14 |
De methode van de temperatuurcontrole |
SCR, PID regelgever; Het controlemechanisme van de Shimadentemperatuur met 485 communicatie interface, 10,1 duimtouch screen (het kan historische gegevens, opslagprocédé, u-de schijfuitvoer, screenshots en andere functies, met overtemperaturealarm registreren)
Aanrakingsscreen+plc controle: het touche screen wordt aangesloten aan de computer van de klant. Communicatie wijze: De interface van Modbustcp. Het kabinet van de ovencontrole brengt gegevens in real time aan de computer van de klant over, en de computer van de klant kan de verrichting en het verwarmen van de oven ver controleren.
|
| 15 |
de temperatuurstijging van de ovenoppervlakte |
<45℃ |
| 16 |
Het verwarmen element |
0Cr27AL7Mo2 (strook) HRE |
| 17 |
De plaat van het lorriegezicht |
Cr25Ni20, 30mm dikte, hittebestendig staal |
| 18 |
Ladingsmethode |
Het product laadde op de lorrie, en toen lorriebewegingen in de oven |
| 19 |
De openingsmethode van de ovendeur |
2ton het elektrische hijstoestel omhoog-verslaat, verzegeld door het deur zelf-gewicht |
| 20 |
Lorrie bewegende methode |
Door het cirkelvormige de snelheidsreductiemiddel van het speldtoestel |
| 21 |
Lorrie drijfmacht |
5.5KW |
| 22 |
Ovenvoering |
Vuurvaste vezel op hoge temperatuur |
| 23 |
Ladingscapaciteit |
10 ton |
3. Structurele Inleiding
De RT3-600-12-lorriehaard behandelt oven thermisch hoofdzakelijk wordt samengesteld van ovenshell,
voering, van de ovendeur en van de deurcompressie systeem, lorrie, het verwarmen element
en vast apparaat, en het systeem van de temperatuurcontrole.
3.1 elektrocontrolesysteem
Temperatuurcontrole: de temperatuur van elke het verwarmen streek van de oven van het industrailmetaal kan zijn
afzonderlijk gecontroleerd.
De oven keurt intelligent temperatuurcontrolemechanisme goed om de temperatuur te controleren die heeft
self-tuning functie om de ideale PID parameter te berekenen en een temperatuurstabiliteit te bereiken.
Het temperatuurcontrolemechanisme heeft de functies van over--temperatuuralarm en thermisch paar
breukbescherming.
De oven van de lorriehaard heeft de streken van de 4 temperaturencontrole voor het controleren van de aaneenschakeling tussen
temperatuur en de motorbewegingen. Elke streek wordt geplaatst met een over--temperatuuralarm.
De het verwarmen lijn keurt dubbel-richtingsscr goed en brengt controle teweeg. De macht is geregeld
op de tijd evenredige regelgeving manier.
Het systeem van de controleaandrijving is een groot-macht die één teweegbrengt voltooit met een radiator en
luchtkoelingssysteem. Er is ook een luchtschakelaar. De het verwarmen lijn is uitgerust met ampèremeter,
voltmeter, het verwarmen elementen aan-uit- indicator, macht-op koppelingsbescherming, en het veilige aanaarden
maatregelen.
Bewegingscontrole: Het controlesysteem controleert hoofdzakelijk de deur omhoog-onderaan beweging, deur
compressie, en deur in-uit beweging. Ook zijn de bewegingen noodzakelijk verbonden met
verzeker de verrichtingsveiligheid.
