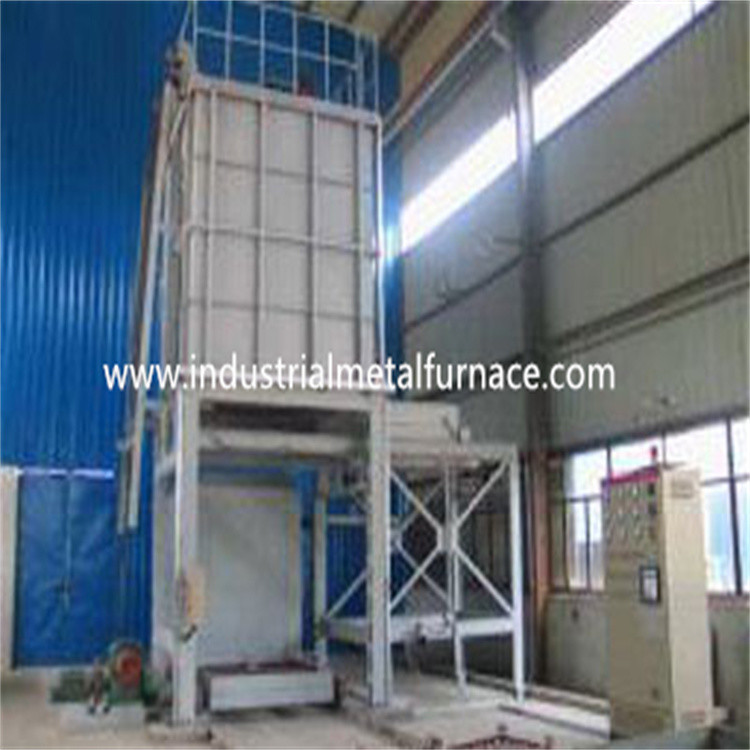

Van het de Ovenaluminium van de 650 Graadthermische behandeling de Legerings Dovende Oven

650 de legering van het graadaluminium het snelle het doven procédé van de ovent6 thermische behandeling

1.Overall mening

De oven van de de thermische behandelingsweerstand van de aluminiumlegering dovende is een periodieke oven van de verrichtingsweerstand, die hoofdzakelijk voor stevige oplossingsbehandeling zoals het snelle doven en het aanmaken van de afgietsels van de aluminiumlegering wordt gebruikt.

2.Advantages

  De werkstukken van de oven keuren het hangen verrichting, met goede thermische cyclusstaat en eenvormige temperatuur goed.

  Na de voltooiing van het verwarmen van en het houden van stadium, kan het werkstuk snel van de oven aan het dovende middel in de pool binnen 12 seconden vallen, en de het doven behandelingskwaliteit is hoog.

  Het systeem van de temperatuurcontrole keurt PID nul die trekkerthyristor kruisen goed en heeft de hoge precisie van Shanghai Guolong met de intelligente meter van de temperatuurcontrole, de snel dovende thermische behandelingsoven goed stabiliteit en over--temperatuuralarm om ervoor te zorgen dat de werkstuktemperatuur overhigh gaat.

  Elk mechanisch transmissiedeel van de elektrische weerstandsoven keurt met elkaar verbindende controle en verrichting goed.

3.Main technische Parameters

(1) geschatte macht: 100kW ± 10%

(2) nominale spanning: 380V, 3P, 50Hz

(3) geschatte temperatuur: 650 ℃

(4) de wijze van de temperatuurcontrole: PID controle

(5) aantal van het verwarmen van streken: 1 methode van de streekverbinding: Y;

(6) uniformiteit van oventemperatuur: ≤± 5 ℃

(7) de nauwkeurigheid van de temperatuurcontrole: ± 2 ℃

(8) efficiënte werkruimtegrootte: 1300×1300×1300mm

(9) het doven overdrachttijd: ≤ 12s (ovendeur open aan werkstukwater)

(10) het Verwarmen tijd van lege oven: ≤ 2H

(11) de Lege macht van het ovenverlies: ≤ 12KW

(12) Ventilatormacht: 3kw

(13) Lasten opheffende motor: twee - snelheidsmotor

(14) temperatuur van de Oven de zij buitenmuur: ≤ 35 ℃

(15) Mand: 1 reeks

4.Structure inleiding

  De elektrische structuur van de thermische behandelingsoven is samengesteld uit het verwarmen van oven, die mechanisme, dovend mechanisme, controlesysteem, enz. opheffen.

4.1 verwarmende oven

  Het shell kader van het ovenlichaam wordt gelast door profielstaal, en de binnenmuur wordt gelast door hittebestendige het roestvrije staalplaat van 1Cr18Ni9Ti. Tegelijkertijd om de misvorming van de roestvrij staalplaat in binnenchamberr bij op hoge temperatuur te vermijden, heeft de roestvrij staalplaat ook uitbreidingsgroeven. De voering is van al vezelstructuur, en een laag van rubberasbestplaat is in bijlage aan de binnenoppervlakte van ovenshell, die de rol van hitteisolatie speelt en de ovenshell oppervlakte tegen corrosie beschermt.

  Het het verwarmen element voor snelle dovende thermische behandelingsoven wordt gedrukt in een strook met 0cr25a15-legering, sleeved op de isolerende porseleinbuis en op de binnenkamer van het ovenlichaam door roestvrij rond staal geïsoleerd. Deze structurele weerstandsstrook wordt gehangen rond de oven, die voor hittedissipatie en omloop bevorderlijk is. Het het verwarmen element keurt y-Verbinding methode goed. De oppervlaktelading zal onder 1.6w/cm2 worden gecontroleerd om de levensduur van het materiaal te verlengen.

  Het hete luchtcirculatieapparaat is samengesteld uit ventilatorapparaat en de plaat van de luchtgids. Het ventilatorapparaat wordt geplaatst op de bovenkant van het ovenlichaam, en de ventilator wordt gemaakt van het hittebestendige staal van 1Cr18Ni9Ti in centrifugaalventilatorbladen. De plaat van de luchtgids wordt gemaakt van het hittebestendige staal van 1Cr18Ni9Ti, en op de binnenmuur van de oven door verscheidene ondersteunende staven gemaakt. De weerstandsstrook is binnen verpakt die, en de hitte door de weerstandsstrook wordt uitgezonden wordt thermaal doorgegeven door het hete luchtcirculatiesysteem om de temperatuur in de oven eenvormig te maken. Het ventilatieapparaat wordt gemaakt volgens het T6-volume van de thermische behandelingsoven en de gedwongen hete luchtcirculatie om aan de vereisten van eenvormige oventemperatuur te voldoen.

  Het basiskader wordt gebruikt voor de delen van de ladingsoven en is gelast met sectiestaal.

  Shell van de ovendeur is gelast met staal, en de voering is van al vezelstructuur.

  Het verzegelen tussen de ovendeur en het ovenlichaam keurt het reductiemiddel van het wormtoestel goed om te werken, en het automatische inertie verzegelen wordt uitgevoerd nadat het op zijn plaats is.

  De elektrische weerstandsoven is uitgerust met een het laden karretje.

4.2 opheffend mechanisme

  Het opheffende mechanisme is samengesteld uit kruk, ladend kader, opheffende ketting, rollend wiel, enz.

  De kruk is geïnstalleerd op één kant van het basiskader. Het keurt een verhouding met lage snelheid reductiemiddel goed en is uitgerust met een zelfsluitend apparaat, dat kan ervoor zorgen dat het het laden kader bij om het even welke positie blijft en vertraagt, om het snelle effect te verhinderen van het het laden kader op de dovende tank wanneer het daalt.

  De opheffende motor keurt two-speed motor goed, die wanneer het opheffen wanneer het dalen langzaam en snel is.

  Het ladingskader wordt gemaakt van sectiestaal of rond staal volgens de eisen van de gebruiker, en één reeks wordt verstrekt.

4.3 controlesysteem

  Het systeem van de temperatuurcontrole keurt PID nul die trekkerthyristor en de intelligente meter van Shanghai kruisen goed Guolong om de temperatuur te controleren. Het heeft de functie van het overtemperaturealarm om ervoor te zorgen dat de werkstuktemperatuur niet overhigh gaat.

  De mechanische transmissiedelen van elektrisch behandelen oven thermisch goedkeuren met elkaar verbindende controle, d.w.z., nadat de ovendeur lichtjes wordt geopend, de voeding van het ventilatorapparaat en het verwarmen de delen zullen automatisch worden afgesneden, en de voeding van het opheffende apparaat zal automatisch worden hersteld. Nadat het het laden kader de aangewezen positie van de oven bereikt, automatisch zal de voeding van het opheffende apparaat worden afgesneden wanneer de ovendeur wordt gesloten. Nadat de ovendeur op zijn plaats wordt gesloten, kan de voeding van ventilatorapparaat en het verwarmen element worden verbonden om ongevallen te verhinderen toe te schrijven aan misoperation.
