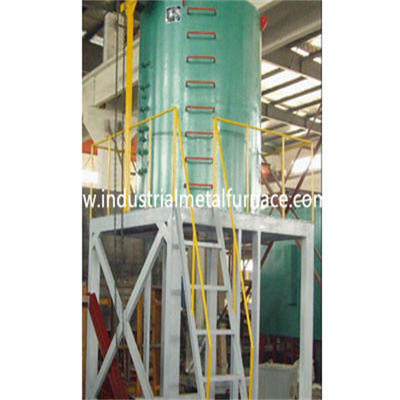

Het verticale type snelle het doven procédé van de ovent6 thermische behandeling voor aluminiumwielen

1. Overzicht

φ1500x2000mm kan de dovende oven van de aluminiumlegering voor de stevige oplossing van de aluminiumlegering en het doven thermische behandeling worden gebruikt. Deze snelle dovende thermische behandelingsoven is een periodieke oven van de verrichtingsweerstand, die hoofdzakelijk voor het snelle doven, het aanmaken en andere stevige oplossingsbehandeling van de afgietsels van de aluminiumlegering wordt gebruikt.

De werkstukken van behandelen oven thermisch goedkeuren het hangen verrichting, met goede thermische cyclusstaat en eenvormige temperatuur.

Na de voltooiing van het verwarmen en het houden, kan het werkstuk snel van de oven aan het dovende middel in de pool binnen 12 seconden vallen, en de het doven behandelingskwaliteit is hoog.

Het systeem van de temperatuurcontrole keurt PID nul die trekkerthyristor kruisen goed en heeft de hoge precisie van Shanghai Guolong met de intelligente meter van de temperatuurcontrole, de oven goed stabiliteit en overtemperaturealarm om het normale functioneren van de oven te verzekeren.

Elk mechanisch transmissiedeel van de T6-thermische behandelingsoven keurt met elkaar verbindende controle en verrichting goed.

2.Main technische Parameters

(1) geschatte macht: 160kW ± 10%

(2) nominale spanning: 380V 3P 50Hz

(3) geschatte temperatuur: 650 ℃

(4) de wijze van de temperatuurcontrole: PID controle

(5) aantal van het verwarmen van streken: 1 methode van de streekverbinding: Y

(6) uniformiteit van oventemperatuur: ≤± 5 ℃

(7) de nauwkeurigheid van de temperatuurcontrole: ± 1,5 ℃

(8) efficiënte werkplaatsgrootte: Φ 1500×2000mm

(9) het doven overdrachttijd: ≤ 12s (ovendeur die voor werkstuk openen die in de dovende tank vallen)

(10) het Verwarmen tijd van lege oven: ≤ 2H

(11) de Lege macht van het ovenverlies: ≤ 28kw

(12) Ventilatormacht: 4kw

(13) Lasten opheffende motor: twee - zij buiten de muurtemperatuur verzend van de motor (14) Oven: ≤ 35 ℃

(15) Mand: 1 reeks

3. Structuurinleiding

De elektrische de ovenstructuur van de weerstandsthermische behandeling is samengesteld uit het verwarmen van oven, die mechanisme, dovend mechanisme, controlesysteem, enz. opheffen.

3.1 verwarmende oven

  Het shell kader van het ovenlichaam wordt gelast door profielstaal, en de binnenmuur wordt gelast door hittebestendige het roestvrije staalplaat van 1Cr18Ni9Ti.

  Het het verwarmen element voor snelle dovende thermische behandelingsoven wordt gedrukt in een strook met 0cr25a15-legering, sleeved op de isolerende porseleinbuis en op de binnenkamer van het ovenlichaam door roestvrij rond staal geïsoleerd.

  Het hete luchtcirculatieapparaat is samengesteld uit ventilatorapparaat en de plaat van de luchtgids. Het ventilatorapparaat wordt geplaatst op de bovenkant van het ovenlichaam, en de ventilator wordt gemaakt van het hittebestendige staal van 1Cr18Ni9Ti in centrifugaalventilatorbladen. De plaat van de luchtgids wordt gemaakt van het hittebestendige staal van 1Cr18Ni9Ti, en op de binnenmuur van de oven door verscheidene ondersteunende staven gemaakt. De weerstandsstrook is binnen verpakt die, en de hitte door de weerstandsstrook wordt uitgezonden wordt thermaal doorgegeven door het hete luchtcirculatiesysteem om de temperatuur in de oven eenvormig te maken. Het ventilatieapparaat wordt gemaakt volgens het T6-volume van de thermische behandelingsoven en de gedwongen hete luchtcirculatie om aan de vereisten van eenvormige oventemperatuur te voldoen.

  Het basiskader wordt gebruikt voor de delen van de ladingsoven en is gelast met sectiestaal.

  Shell van de ovendeur is gelast met staal, en de voering is van al vezelstructuur.

  Het verzegelen tussen de ovendeur en het ovenlichaam keurt het reductiemiddel van het wormtoestel goed om te werken, en het automatische inertie verzegelen wordt uitgevoerd nadat het op zijn plaats is.

  De elektrische weerstandsoven is uitgerust met een het laden karretje.

3.2 opheffend mechanisme

  Het opheffende mechanisme is samengesteld uit kruk, ladend kader, opheffende ketting, rollend wiel, enz.

3.3 controlesysteem

  Het systeem van de temperatuurcontrole keurt PID nul die trekkerthyristor en de intelligente meter van Shanghai kruisen goed Guolong om de temperatuur te controleren. Het heeft de functie van het overtemperaturealarm om ervoor te zorgen dat de werkstuktemperatuur niet overhigh gaat.

  De mechanische transmissiedelen van elektrisch behandelen oven thermisch goedkeuren met elkaar verbindende controle.
