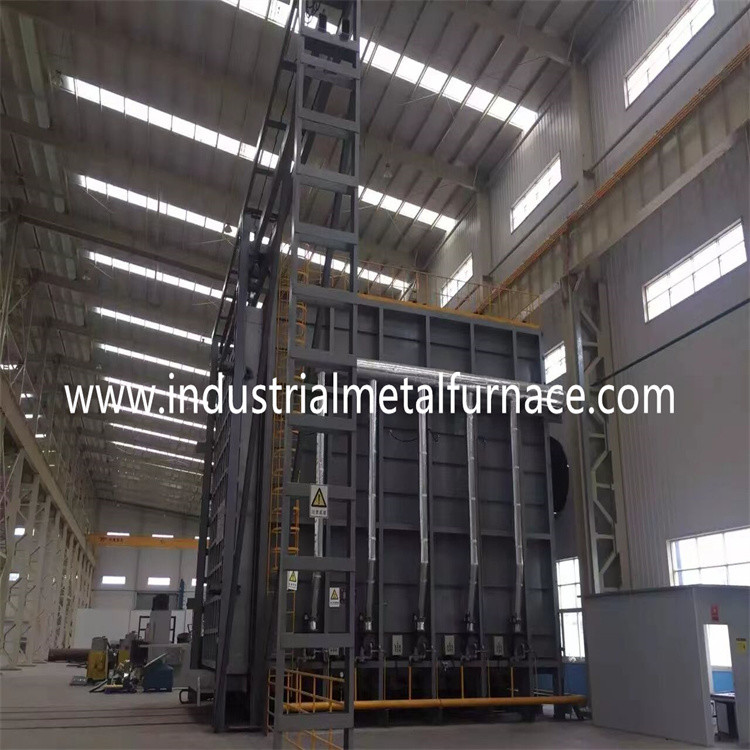

Van de de Thermische behandelingsoven van de Aardgas de Hoge Werkende Temperatuur Oven van de de Autobodem
1. Werkend mechanisme
De karretjeoven is een partijtype verrichtingsoven. De structuur van de oven van de autobodem: de ovenbodem is een beweegbaar karretje.
Alvorens te verwarmen, wordt het karretje geladen buiten de oven, en de het werkdelen worden geplaatst op een steunijzer, en dan wordt het karretje getrokken in de oven door het tractiemechanisme om te verwarmen. Na het verwarmen, wordt het karretje teruggetrokken van de oven door het tractiemechanisme om leeg te maken. Of gebruik een kraan om het verwarmde werkstuk aan het smeedstukmateriaal voor verwerking op te heffen.
2.Technical parameters
| Nr. |
Punt |
Parameter |
| 1 |
De efficiënte grootte van het ovenhart
|
1.5*2.5*3m (L*W*H)
|
| 2 |
De grootte van de ovenhaard
|
1.9*2.9*3.2m (L*W*H)
|
| 3 |
Geschatte temperatuur
|
1200℃
|
| 4 |
Het verwarmen streek
|
2 streken
|
| 5 |
De methode van de temperatuurcontrole
|
Het controlemechanisme van de de Intelligentietemperatuur van Japan Shimaden; 10,1 duimtouch screen, PLC van Siemens en handcontrole; impulscontrole
|
| 6 |
Temperatuurverslag
|
2 maatregelenpunten registreren de temperatuur boven en beneden kromme
|
| 7 |
Ovenvoering
|
Keur hittebestendige volledig-vezelstructuur goed; 5mm warmteisolerende asbestraad + 325mm het dikke blok van de 1260 graad vuurvaste vezel + 25mm zirconium-bevat 1350 graaddeken op hoge temperatuur.
|
| 8 |
Hoeveelheid en model van brander
|
4pcs, AGS 125HB, 320kw/h
|
| 9 |
De de lijn totale vraag van de gaspijp
|
De de lijn totale vraag van de gaspijp
|
3.Structure inleiding
Shell van deze reeks van elektrische oven is gelast met staalplaat en sectiestaal, en de bodem van het ovenlichaam wordt verbonden aan het karretje lichte spoor. De gebruikers hebben slechts geen basisinstallatie nodig, maar moeten het op de vlakke cementgrond zetten.
3.1 ovenlichaam
De het staalstructuur wordt van het ovenlichaam gemaakt van het staal van 8# -12#U en staalplaten.
3.2 ovenvoering
Het voeringsmateriaal is 1200℃ hoog aluminium vuurvast vezel samengeperst blok. De dikte van de vuurvaste laag op hoge temperatuur bedraagt 355mm.
3.3 lorrie
De lorrie wordt samengesteld van het materiaal van het hittebehoud, lorriekader en bewegend mechanisme. De vuurvaste laag is verdeeld in 3 sub-layers, d.w.z., 1st hoogste hoog-aluminametselaar, en 2de en 3de laag met beide lichte kleibakstenen.
3.4 het verzegelen
Het verzegelen tussen de lorrie en het ovenlichaam keurt een vuurvast vezel verzegelend blok goed, dat door een elektrische cilinderhefboom wordt gedrukt, en werkt samen met de elektrische cilinder van de ovendeur.
3.5 ovendeur
De ovendeur wordt samengesteld van alle-vezelvoering en shell van de staalstructuur. De deur wordt gebouwd met de blokkenzelfde van de silicaataluminium samengeperst vezel zoals dat voor het ovenlichaam.
3.6 brandend systeem
Het brandende systeem wordt samengesteld van Krom-hoge snelheidsbranders, het evenredige systeem van de verbrandingscontrole, gasklep, solenoïdeklep, de doos van de brandercontrole, enz.
3.7 controlesysteem
Het controlekabinet wordt gecontroleerd door elektrische knoop, en het anti ten val brengende apparaat is geïnstalleerd om geschikt gebruik te verzekeren.
Nota: De oven voor thermische behandelingssysteem keurt energie goed - het katoen van de besparingsvezel als ovenvoering, en het energy-saving effect zijn duidelijker, tot ongeveer 30%.
