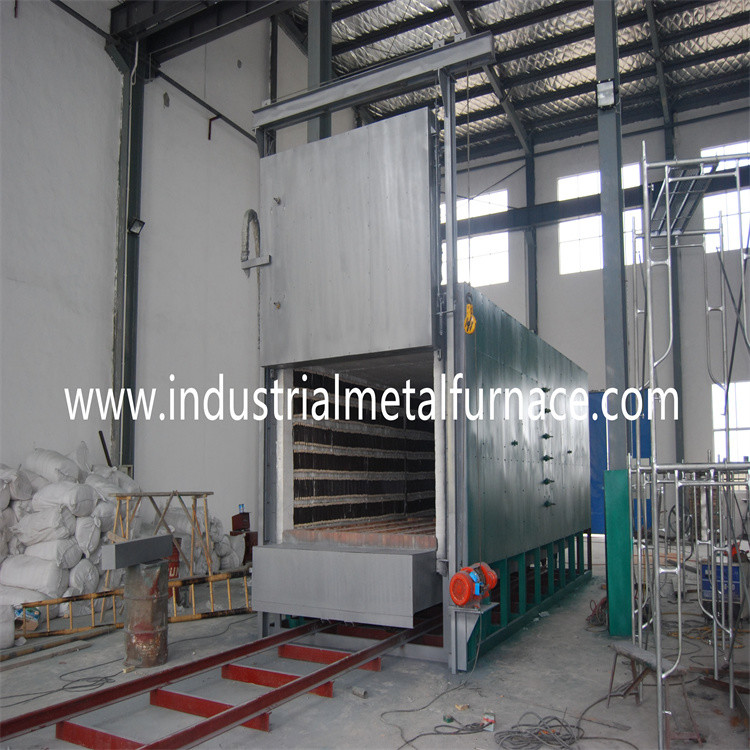

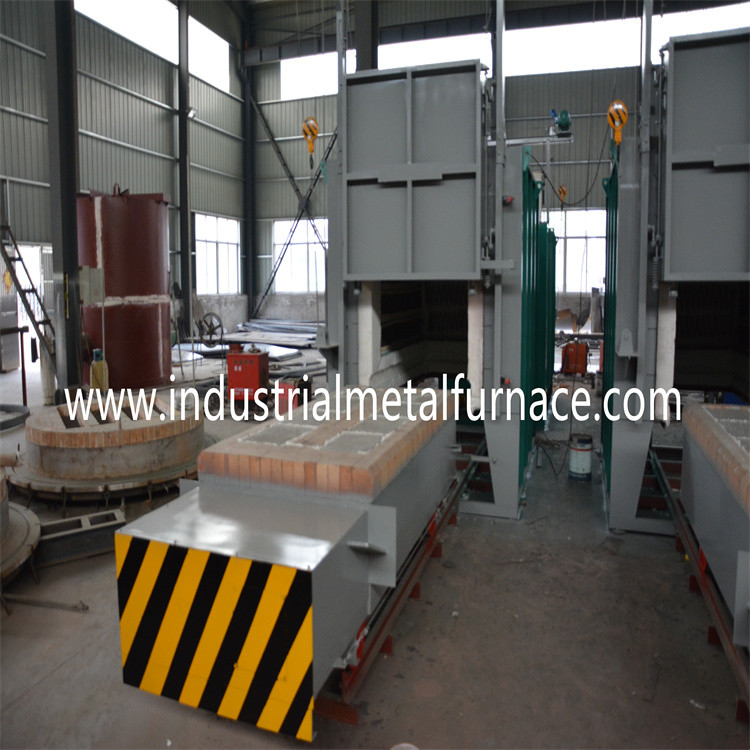

De vuurvaste vezeltype elektrische oven van de de bodemthermische behandeling van de weerstandsauto voor het boronizing van proces

1. Arbeidsvoorwaarde van de oven

1.1 de hoogte zal 1000 meters niet overschrijden.
1.2 de omgevingstemperatuur is in de waaier van 5-40 ℃.
1.3 de maandelijkse gemiddelde relatieve vochtigheid in het gebruiksgebied zal niet groter dan 90% zijn.
1.4 er zijn geen geleidend stof, explosief gas en corrosief gas dat metaal en isolatie kunnen rond ernstig beschadigen.
1.5 er zijn geen duidelijke trilling en onstuimigheid.

2. Ovenvoering

De ovenvoering is een volledige die vezelstructuur, met de standaard vuurvaste vezels van uitstekende kwaliteit vast door ronde staaldelen wordt geconstrueerd. De aluminiumvezels pre-compressed in blokken (compressieernst: ≥230Kg/m3) en dan vast aan het ovenlichaam door ronde roestvrij staaldelen. Deze vuurvaste voeringsstructuur heeft de voordelen van lage warmtegeleiding, sterke anti-schokcapaciteit, en anti-erosion. De voering heeft een totale dikte van 330mm. De vezel van het silicaataluminium verzet zich tegen een maximumtemperatuur van 1200℃. De vezelbevestigingsmiddelen worden gemaakt van roestvrij staal.

3. Het verwarmen element

het verwarmen element: De 0Cr21AL6Nb-stroken van de de legeringsweerstand van de weerstands spiraalvormig-vorm worden opgezet op 2 zijgevels, achtermuur, ovendeur en lorriebodem. De weerstandsstroken worden veroorzaakt door speciale vormen, en in de ovenmuur door porseleinspijkers geïnstalleerd. En er is een porseleinpakking tussen de vezelmuur en de weerstandsstroken om kort:sluiten te vermijden. Er is het verwarmen 5 streek. Alle lood-uit leiderbars worden gemaakt van het materiaal van φ16 0Cr21AL6Nb.

4. elektrocontrolesysteem

Temperatuurcontrole: de oven keurt intelligent de temperatuurcontrolemechanisme goed van Shimaden om de temperatuur te controleren die self-tuning functie heeft om de ideale PID parameter te berekenen en een temperatuurstabiliteit te bereiken. Het temperatuurcontrolemechanisme heeft de functies van over--temperatuuralarm en de thermische bescherming van de paarbreuk.

De oven heeft de streken van de 5 temperaturencontrole voor het controleren van de aaneenschakeling tussen de temperatuur en de motorbewegingen. Elke streek wordt geplaatst met een over--temperatuuralarm.

A. volgens de procesvereisten, wordt het programma van de temperatuurstijging geplaatst in het intelligente instrument en aan elke temperatuurstreek voor controle verspreid. Roep en geef het overeenkomstige proces uit, verzend signalen op het lagere niveau, en verzamel de temperatuur van elke streek van het hogere instrument.

B. Wanneer de belangrijkste voeding voor verrichting wordt aangezet, zal het materiaal normaal de elektrische die oven volgens het programmaproces controleren in het intelligente instrument wordt geplaatst.

(2) vermogenssturing: het keurt high-power trekkersysteem goed, met radiator en een volledige reeks van luchtkoelingssysteem dat wordt uitgerust. Elke groep elektrische het verwarmen elementen zal met ampèremeter, voltmeter en aan-uit- aanwijzing van elektrische het verwarmen elementen, met macht op het met elkaar verbinden bescherming en brandkast worden uitgerust die maatregelen aan de grond zetten om veilig gebruik te verzekeren. Het opheffen van de ovendeur en de beweging van lorrie worden allen voltooid in het controlekabinet. Er zijn het betrouwbare elektro met elkaar verbinden tussen elke actie en macht op het met elkaar verbinden bescherming met het elektrische verwarmingssysteem.

5. Componentenoorsprong
