Thermisch behandelende Ovens en het Materiaal van het elektrische weerstand de Zoute Bad voor Metaaldelen
1. Toepassing
De uiterlijk verwarmde zoute die badoven is een partijtype oven voor de thermische behandeling van metaaldelen wordt gebruikt,
zoals het doven, en ontharden, aanmaken, normaliseren, geen oxydatie die, enz. verwarmen carbureren.
2. De technische Parameters van behandelen oven thermisch
| Nr. |
Punt |
Specificatie |
| 1 |
Model |
Ryg-90-7 |
| 2 |
Geschatte macht |
90KW+5% (regelbare 1-100%) |
| 3 |
Nominale spanning |
380V, 3phase, 50HZ |
| 4 |
Geschatte temperatuur |
800 ℃ |
| |
Het werk temperatuur |
750℃ |
| 5 |
Het verwarmen elementenverbinding |
Y |
| 6 |
De methode van de temperatuurcontrole |
SCR, PID controle, over temperatuuralarm |
| 7 |
De streek van de temperatuurcontrole |
1 controlezone+one punt binnen ovenkamer om de temperatuur te meten |
| 8 |
Efficiënte het werk grootte |
Φ900*1000mm
(diepte van smeltkroes de interne diameter*internal)
|
| 9 |
De nauwkeurigheid van de temperatuurcontrole |
±2℃ |
| 10 |
Temperatuuruniformiteit |
±10℃ |
| 11 |
De lege macht van het ovenverlies |
≤18% |
| 12 |
De temperatuurstijging van de ovenoppervlakte |
≤40℃ |
| 13 |
Het verwarmen kant |
Hetzij verwarmen |
3. Ovenstructuur

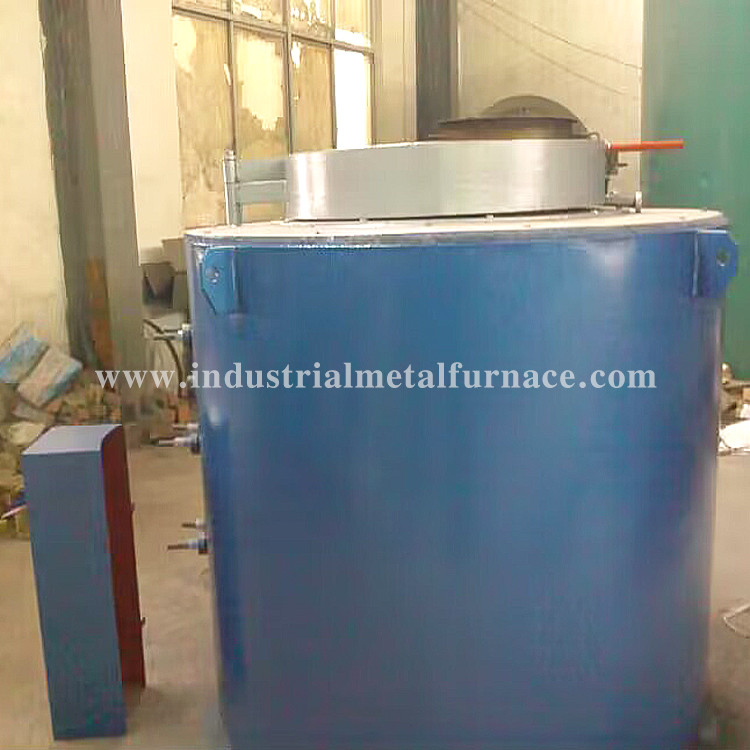

De zoute badoven wordt samengesteld van ovenshell, smeltkroes en het systeem van de temperatuurcontrole.
Ovenshell
Behandel ovenshell thermisch wordt gelast door kanaalstaal en hoekstaal. De externe plaat van shell wordt gemaakt van Q235-staal,
welke de eigenschap van stevige, betrouwbare heeft, goede totale sterkte en niet gemakkelijk te misvormen. De ovenvoering keurt goed
vuurvaste vezel met dikte van 300mm. De bodemvoering keurt vuurvaste de kleibaksteen van 1.3g/cm3 en zware bakstenen goed
voor kwetsbaar gebied. Het isoleren de laag keurt de vuurvaste vezel van het silicaataluminium goed, en de buiten het isoleren laag keurt diatomeeënaarde en asbestplaat goed.

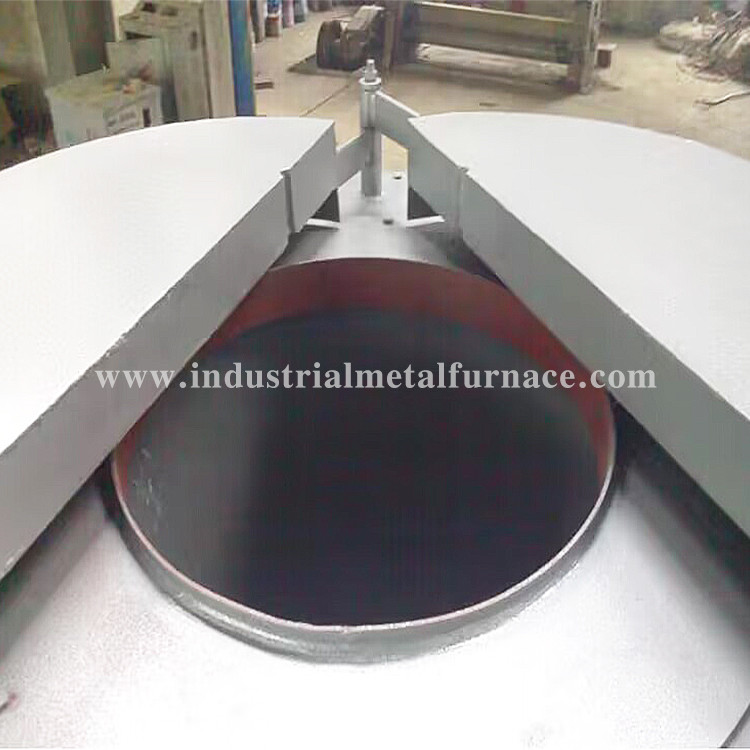

Smeltkroes
De smeltkroes wordt gemaakt van 10mm 316L (0Cr17Ni12Mo2) roestvrij staalplaat. Het wordt gebruikt om het gesmolten zout te verhinderen
infiltratie in isolatielaag en de zoute groef. Wanneer de zoute groef wordt beschadigd, kan het voor reparatie worden opgetild.
Het verwarmen element
Het het verwarmen element keurt 0Cr25AL5-weerstandsriem goed. Het het verwarmen element wordt zo geschikt rond het ovenlichaam
dat de smeltkroes zou kunnen gelijk worden verwarmd. De ovenbodem keurt vuurvaste bakstenen goed.
Controlesysteem
Het belangrijkste controlekabinet keurt het verticale type gecombineerde kabinet van GGD goed. Het elektrocontrolebord wordt samengesteld van ampèremeter, voltmeter, temperatuurcontrolemechanisme, temperatuurregistreertoestel en controleschakelaars.
4. Leveringswerkingsgebied
| Nr. |
Punt |
Q'ty |
| 1 |
Ovenlichaam |
1 reeks |
| 2 |
316L hittebestendige roestvrij staalsmeltkroes |
1 stuk |
| 3 |
Het verwarmen element |
1 reeks |
| 4 |
Controlesysteem |
1 reeks |
| 5 |
Thermokoppel |
2 reeksen |
