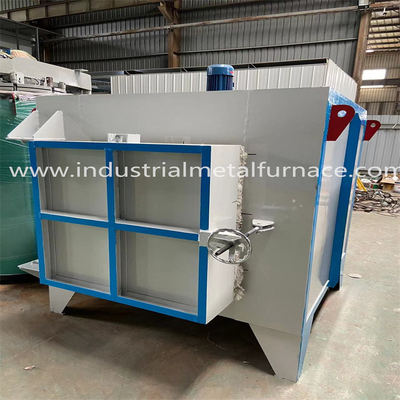

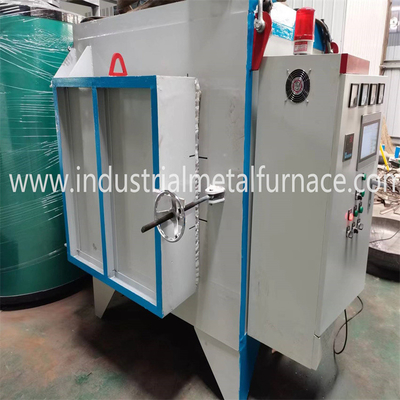

Elektrische boxovens voor de warmtebehandeling van middelgrote of kleine metalen of legeringsonderdelen

1. Toepassing

De RX3-25-12 elektrische haardoven wordt voornamelijk gebruikt voor de warmtebehandeling van middelgrote of kleine metalen of legeringsonderdelen.

2. Belangrijkste technische parameters

3. Structurele Inleiding

De RX3-25-12-oven bestaat voornamelijk uit de oven, de bekleding, de ovendeur, het verwarmingselement en het temperatuurregelsysteem.

3.1 bontnac-lichaam

De staalconstructie van de oven is gemaakt van 6-8# sectioneel staal en 3-12mm staalplaten.en zijn versterkt met sectioneel stalen beugelsDe buitenwand van de oven is geverfd met 2 lagen primer en 2 lagen coatingverf. Het belangrijkste deel van de oven is geverfd met hittebestendig verf.

3.2 voering

De oven is gebouwd met vuurvaste bakstenen en vezels. Het gebruikte bekledingsmateriaal is kwaliteitsaluminiumvezels bevestigd door ronde stalen onderdelen.De aluminiumvezels worden vooraf gecomprimeerd in blokken (compressiegraviteit: ≥ 235 kg/m³Deze vuurvaste bekledingsstructuur heeft de voordelen van een lage warmtegeleidbaarheid, een sterke schokbestendigheid en een hoge erosievermogen.De bekleding heeft een totale dikte van 325 mmDe silicaten aluminiumvezel is bestand tegen een maximale temperatuur van 1250°C.

3.3 ovendeur en deur-op-af systeem

De deur van de oven is samengesteld uit een volledig vezelslijm en een stalen structuur.De deurvoering is van hoge temperatuur vezel blokken die hetzelfde is als de oven lichaam bekleding. De algemene structuur van de oven behoudt zijn vorm tijdens het verwarmen. De deur is van zijopening. De deur wordt handmatig aan de zijkant geopend.

3.4 ovenbodem:

De onderkant van de oven bestaat uit vuurvaste metselwerk, 30 mm dikke Ni7N bogie oppervlakteplaat.Een laag warmtebestendige stalen bodemplaat wordt gelegd om de draagkracht te garanderen en de levensduur van de ovendraad te beschermen.

Onderste bekleding: een composietbekleding is gemaakt van eersteklas vuurvaste stenen met een hoog aluminagehalte, lichtgewicht vuurvaste stenen, isolatie stenen, enz.Verwarmingselement installatie groeven zijn gebouwd op de bekleding, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureTijdens de productie worden uitbreidingsverbindingen achtergelaten om te voorkomen dat de bekleding zich uitbreidt en beschadigt bij verhitting.

3.5 verwarmingselement

verwarmingselement: de banden van 0Cr27AL7Mo2-weerstandslegering zijn gemonteerd in de linker- en rechterwand, de ovenbodem en de ovenbodem.

3.6 elektrisch besturingssysteem

Temperatuurregeling: PID-regeling wordt toegepast voor temperatuurregeling, met behulp van de intelligente Shimaden-temperatuursysteem.de optimale controle van elke temperatuurzone kan worden bereiktMet de online zelfsturingfunctie kunnen de optimale PID-parameters van de oven worden berekend om een ideale temperatuurstabiliteit te bereiken.

Dit systeem regelt de temperatuur van de warmtebehandelingsoven.

Volgens de vereisten van het proces, na het instellen van de intelligente temperatuurregulator, wordt deze toegewezen aan de temperatuurzone controle.het signaal naar het lagere niveau verzenden, en de temperatuurgegevens van het instrument op het bovenste niveau in elk gebied verzamelen.

Wanneer de hoofdtoevoer wordt ingeschakeld, bedient het apparaat de elektrische oven volgens de instellingen in het slimme instrument.

Vermogensregeling: Het besturingssysteem heeft een krachtig ontstekingssysteem, voorzien van een radiator en een volledig luchtkoelsysteem.met een diameter van niet meer dan 50 mm. Elke groep elektrische verwarmingselementen is voorzien van een ammeter, voltmeter en een aan/uit-indicator voor de elektrische verwarmingselementen,met een vermogen tot vergrendeling van de beveiligingsbescherming en veiligheidsgrondslag om veilig gebruik te garanderen.

4. Componenten Oorsprong

5Installatie

De oven moet door de klant zelf worden geïnstalleerd, terwijl de leverancier een Engels gebruiksaanwijzing verstrekt.online ondersteuning en gids voor de klant vanwege de huidige epidemische situatie in de hele wereld.

6. Na-verkoopservice

In de garantieperiode worden schadevergoeding of vervanging verleend indien deze is veroorzaakt door fabricagefouten.De koper wordt een bepaald bedrag in rekening gebracht indien de schade door de koper zelf is veroorzaakt..
