Grobeltype Verwijderingsweerstand Warmtebehandelingsoven

Grobeltyp-weerstandsverdoofingsovens

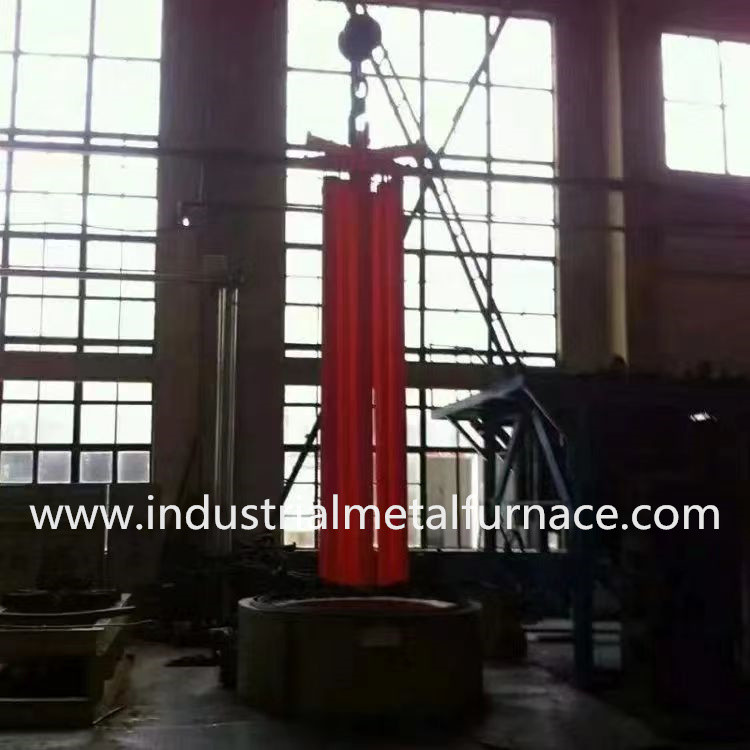

1. Overzicht

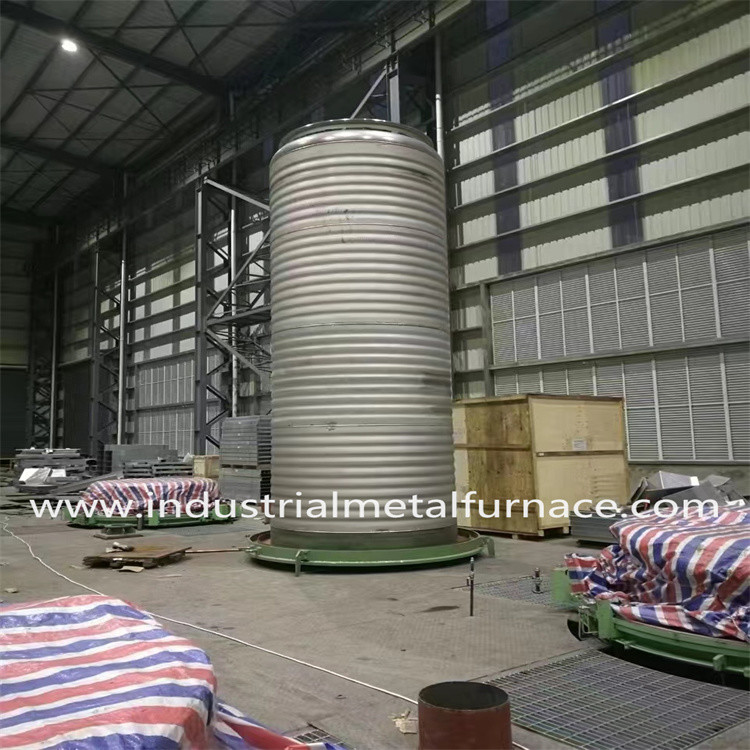

RQ₃een serie hoogtemperatuur-put-type verwarmingsoven (hierna "elektrische oven" genoemd) is een

De nominale temperatuur is 1200°C en de oven is verticaal gericht.

Het ovendeeksel is hydraulisch gesplitst en de oven is omgeven door weerstandsgordels.

De weerstandsgordels worden aan de onderkant van de oven geplaatst en de onderplaat van de oven wordt bovenaan gelegd.

Er is een beschermende ring van roestvrij staal in de oven om te voorkomen dat het werkstuk botst met de oven

Deze industriële elektrische oven is geschikt voor hoge temperatuur

Het heeft een zeer hoge kwaliteit en een zeer hoge kwaliteit.

de voordelen van een sterke afdichting in de oven, een hoge gelijkmatigheid van de oventemperatuur, een goede energiebesparing

en handige werking.

2Hoofd.TechnischeParametersmet een vermogen van niet meer dan 10 kW

3. Gebruiksvoorwaarden

3.1 Gebruik binnen;

3.2 er is geen geleidend stof, explosieven of corrosieve gassen die metaal en isolatie ernstig kunnen beschadigen;

3.2 geen duidelijke trillingen of hobbels;

3.4 De werkplaats moet voorzien zijn van brandbestrijdings- en rookafvoerinstallaties.

4. Structurele Inleiding

De elektrische blusoven bestaat hoofdzakelijk uit een ovenschuil, een ovenslijm, verwarmingselementen, een beschermende hoes,

de onderplaat van de oven, de ovenbekleding en het hefmechanisme, het temperatuurregelsysteem, enz.

4.1 De ovenschaal is voornamelijk gelast met hoogwaardige 5 mm dikke stalen platen tot een solide frame.

De hele staalconstructie heeft de voordelen van:

Het uiterlijk van de oven is recht, mooi, zonder rimpels of

De buitenzijde van de oven is geverfd met twee lagen primer en twee lagen topcoat volgens

De kleurcode wordt geselecteerd volgens de algemene industriestandaard of de fabrieksstandaard van partij A,

en de belangrijkste onderdelen zijn geschilderd met hoge temperatuur bestand verf.

4.2 Het hoofdarm van de bekleding is vervaardigd van hoogwaardige vuurvaste vezelvouwblokken met zirconium.

Het gebruik van de vacuümspinningsmethode van Shandong Luyang, met behulp van standaard bevestigingen en wetenschappelijke en redelijke montage methoden.

De vezelvouwblokken worden voor montage opnieuw gecomprimeerd en met speciale roestvrijstalen bevestigingen aan de schelp bevestigd.

De totale installatiedichtheid van de ovenvoer is 300 mm. De structuur heeft een lage thermische geleidbaarheid, lage thermische

ontbinding, uitstekende chemische stabiliteit, thermische stabiliteit, thermische trillingsweerstand, uitstekende treksterkte en corrosie

de maximale temperatuurweerstand van zirconiumhoudende aluminiumsilicaatvezels is 1350 °C en het materiaal

van de bevestigingen is roestvrij staal rond staal.

4.3 De onderkant van de warmtebehandelingsovens met elektrische weerstand van het type put is gemaakt van een composietvoer van zwaar aluminium

vuurvaste bakstenen, lichtgewicht vuurvaste bakstenen, isolatiebakstenen, enz.

met zware vuurvaste bakstenen van hoog aluminiumgehalte (bij het meten wordt bij hoge temperatuur lijm aan de modder toegevoegd) om de

de structuursterkte van de ovenvoeringen; tijdens de productie worden uitbreidingsverbindingen achtergelaten om te voorkomen dat de bekleding uitdijt en

De vuurvaste laag is ingebouwd in een bandgroef waar het verwarmingselement is geplaatst,

en wordt ook gebruikt om de onderplaat van de oven te plaatsen.

4.4 Het onderverwarmingselement van de oven is bedekt met een onderplaat van ZG40Cr25Ni20 warmtebestendige staal

Het is voorzien van een nieuw type gesp om te voorkomen dat de oxideschaal van het werkstuk in de

verwarmingselement.

4.5 Het verwarmingselement is vervaardigd van hoogwaardige hoogwerend legeringsmateriaal HRE-weerstandsgordel verwerkt tot

De weerstandsgordel wordt bevestigd met speciale keramische schroeven (zie de weerstandsgordelinstallatie).

De structuur is eenvoudig te installeren en snel te onderhouden en te vervangen.

een thermische kortsluiting met de ovenschil om lokale oververhitting van de ovenschil te veroorzaken.

een keramische pakking wordt geplaatst tussen de vezelwand en de weerstandsgordel om ervoor te zorgen dat het vezeloppervlak niet

in direct contact met de weerstandsgordel, waardoor het verwarmingseffect van de weerstandsgordel toeneemt.

De keramische schroeven en wasmachines worden gesinterd en gevormd bij hoge temperaturen met behulp van korund

De apparatuur is verdeeld in acht onderdelen:

In elke verwarmingssectie is een onafhankelijke verwarmingsgroep geplaatst en is er geen zoneoverschrijdende regeling.

Installatieschema voor weerstandsbanden Schema van keramische schroeven

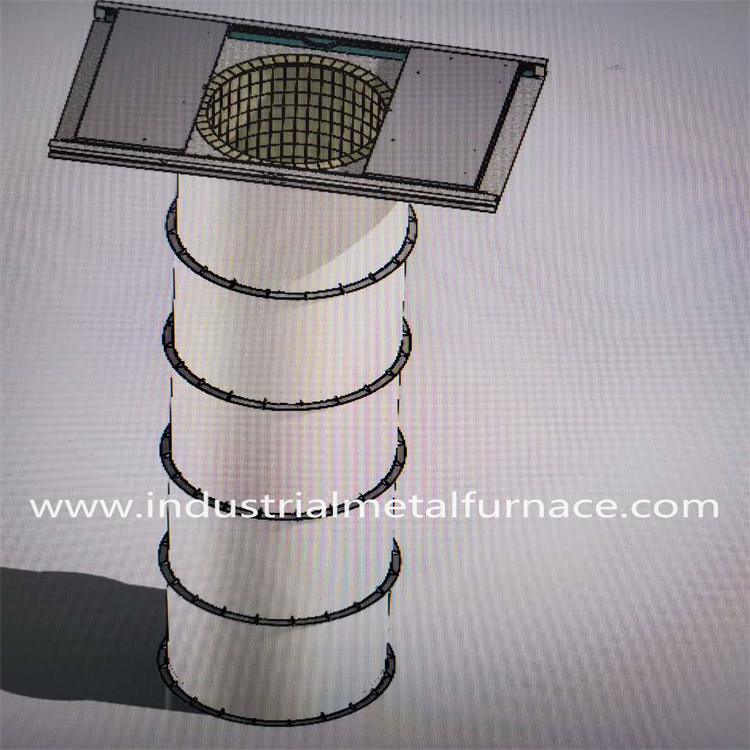

4.6 De materiaal van de beschermring is roestvrij staal 310S, met een dikte van 5 mm.

In de oven zijn meerdere beschermingsringen op en neer gemonteerd, waardoor de

de linker- en rechterschommeling van het werkstuk bij het in- en uitgaan van de oven, en kan voorkomen dat de

het werkstuk bij het in- en uitgaan van de oven niet met de ovendraad in botsing komt.

4.7 De ovendeksel en het open- en sluitmechanisme van de:

3 mm dikke stalen plaat in de helft en het isolatiemateriaal is gemaakt van zirconiumhoudend aluminium

met een dikte van 300 mm met anker bevestigde silicaatvezelvouwblokken.

De open- en sluiting van de ovens is mogelijk met hydraulische stuwstaven, en aan de linker- en rechterovenbedekking zijn katrolen gemonteerd.

De oven dekking kan bewegen 4.8 Elektrisch besturingssysteem

4.8.1 De belangrijkste besturingsonderdelen, zoals de vermogensregelaar, de wisselstroomcontactor, de snelle lont, de intermediaire relais,

de bediening schakelaar, knop, signaal indicator licht, enz. nemen betrouwbare producten van bekende binnenlandse merken.

De stroom- en spanningsindicatoren zijn gevoelig, nauwkeurig, betrouwbaar en hebben een lange levensduur.

4.8.2 Automatisch temperatuurregelsysteem

(Schema van de bedieningskast)

4.8.4 De temperatuur van elke temperatuurzone wordt geregeld door de Japanse Shimaden SRS13A

een serie intelligente programma-temperatuurscontroleur en geregeld door een krachtregelaar met een hoog vermogen.

Het belangrijkste besturingsinstrument van elke zone communiceert met het touchscreen en de uitgang gebruikt

technologie voor tijdsverhoudingsmodules om de vermogensregelaar rechtstreeks te activeren om het verwarmingsproces te regelen.

4.8.5 De Japanse Shimaden intelligente temperatuurregelaar voor de elektrische oven van het type put heeft

de functies van een uniforme programmering van temperatuur en tijd, onafhankelijke instelling van temperatuur en tijd,

de meter heeft meerdere uitgangsmodussen en meerdere kanalen voor de besturing van de uitgangsfuncties,

en kan online schakelen tussen handmatige en automatische modus.

(Shimaden SRS13A T)temperatuurC(onderzoekers)

4.8.6 De slimme meter communiceert met het touchscreen, zodat de procescurve

en gegevens van elk gebied kunnen op elk moment worden opgevraagd en afgedrukt op een USB-flashdrive, en kunnen ook

worden willekeurig opgeslagen om alle gegevens van het werkelijke productiewarmtebehandelingsproces gedurende ≥ 1 jaar automatisch op te slaan.

4.8.7 Elke zone heeft drie ammeter om de lusstroom aan te geven en elke vermogenregelaar is

voorzien van een snelle veiligheidsbescherming.

4.8.8 MCGS touchscreen industriële besturingsmachine (10 ′′ touchscreen) is uitgerust met een standaard USB

Interface om opslag en afdruk van gegevens te vergemakkelijken.

4.8.9 Het systeem heeft hoge betrouwbaarheid en anti-interferentiefuncties.

4.8.10 Verzamelen van de hoofdcontroletemperatuur in realtime van het hoofdcontroleinstrument van het lagere niveau.

De toestand van de temperatuur van de oven in elke zone en het alarm op elk moment van het proces kunnen worden bepaald.

de gegevens worden in realtime weergegeven en opgenomen totdat het proces is voltooid.

4.8.11 Systeeminterface

Mens-computer dialooginterface: de computer-displayinterface heeft een kleurrijk systeemoverzicht,

parameterinstellingen, weergave van parameters, instellingscurves, procescurves, processimulatie,

Alle werkinterfaces worden in het Chinees weergegeven.

Het heeft een start- en stopknop nadat de procescurve is ingesteld.

5. Toeleveringsgedeelte

6. Componenten Oorsprong
