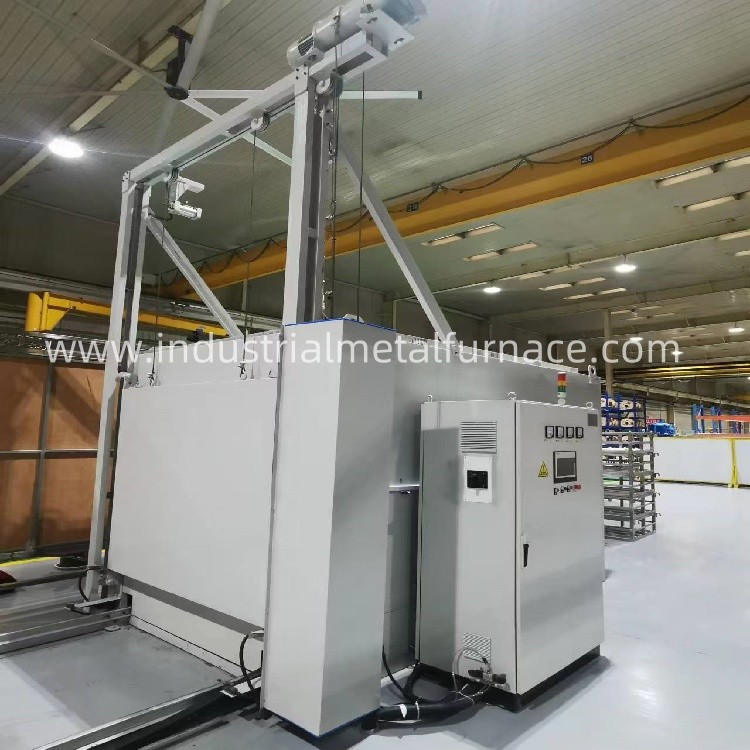

Op maat gemaakt 185 graden Celsius Aluminium legering veroudering Warmtebehandeling Oven T4

Op maat gemaakte 185 graden Celsius Aluminium legering veroudering warmtebehandeling oven

1Toepassing

Een verouderingsbestendige warmtebehandelingsoven voor aluminiumlegeringen is een cyclusbestendige oven, voornamelijk

gebruikt voor de verouderingsbehandeling van gegoten aluminiumlegeringen na afzuigbehandeling en kan ook worden gebruikt voor warmte

behandeling van andere werkstukken in lucht onder 300°C.

De oven heeft een goede warmtecyclus en een relatief uniforme temperatuur.

Het temperatuurregelsysteem maakt gebruik van PID-zero-crossing triggered thyristor en Japanse eiland meter om te controleren

De verouderingswarmtebehandelingsoven heeft een goede stabiliteit en gebruikt een papierloze recorder om

temperatuur- en overtemperatuuralarm voor dubbele bediening om te voorkomen dat het werkstuk oververhit raakt.

2.Oorspronkelijke technische parameters

3. Structuur Inleiding

De structuur van de elektrische oven bestaat uit de oven, het verwarmingsapparaat, het bedieningssysteem en andere onderdelen.

3.1 Kookkorps

Het raam van de oven warmtebehandeling van metalen schelp is gelast en gevormd door sectie staal en de buitenwand is gemaakt

De binnenste bekleding is gemaakt van aluminiumsilicaat.

vuurvaste vezel-naaldpunch katoen als isolatie- en warmtebehoudingsmateriaal om de temperatuur te verlagen

De binnenwand is afgesloten met roestvrij staalplaat.

De oven deur en de oven shell zijn ook gemaakt van gelaste stalen frames, de buitenwand is ook gemaakt van koudgewalst

staalplaten, en de binnenkant van de bekleding is gemaakt van aluminiumsilicaat vuurvaste vezels naaldgeperst katoen als isolatie

en warmtebehoudend materiaal.

De trolley is gemaakt van 12/14 kanaals staal.

de werkplaats kraan, en de trolley wordt in de oven gedreven.

Als de deur van de oven is gesloten, past het in de oven.

de asbestrubber op de ovenopening stevig tegen de asbestverpakking vast te houden om te voorkomen dat er warmte verdwijnt.

3.2 Verwarmingsinrichting

Het verwarmingselement heeft verwarmingsbuizen, die aan beide zijden van de oven zijn aangebracht en van 0Cr25AL5 zijn vervaardigd.

Een lange levensduur.

Om de stabiliteit en uniformiteit van de warmtebehandelingsoven te waarborgen, is de elektrische weerstandsoven uitgerust met een ventilator

(een complete set wordt van buitenaf gekocht) en een luchtgeleidingssysteem.

De ventilator is gemaakt van 1Cr18Ni9Ti warmtebestendige staal en vormt een centrifugale ventilatorblaad.

De luchtgeleidingsplaat is bovenop de oven gemonteerd en heeft een luchtgeleidingsgroef.

Wanneer de ventilator wordt ingeschakeld, wordt de wind uit de ventilator gegooid, gelijkmatig geblazen naar de verwarmingselementen aan beide zijden van de

de oven door de luchtleidingsroos wordt door de luchtleidingspoort aan de onderkant van het luchtschild in de oven geblazen, en

dan gezuikt in de ventilator van de luchtgids poort aan de onderkant van de ventilator, en dan weggegooid... deze wisselende cyclus

De warmte die door de verwarmer wordt gegenereerd, wordt in de oven gebracht, zodat het werkstuk gelijkmatig wordt verwarmd.

3.3. Controlesysteem

Het temperatuurregelsysteem van de verouderingswarmtebehandelingsoven maakt gebruik van een PID-zero-crossing trigger thyristor en Japanse Shimaden

De gebruikers van de slimme meter kunnen de temperatuur regelen.

worden gebruikt om ervoor te zorgen dat het werkstuk niet oververhit raakt.

De mechanische overbrengingsonderdelen van de elektrische oven gebruiken een vergrendelingsregeling, d.w.z. de stroomvoorziening van de

de ventilator en het verwarmingselement worden automatisch afgesloten nadat de ovendeur is geopend.

van het ventilatorapparaat en het verwarmingselement kan alleen worden aangesloten nadat de ovendeur volledig is gesloten om te voorkomen dat

storingen en ongevallen als gevolg van storingen in de werking.
