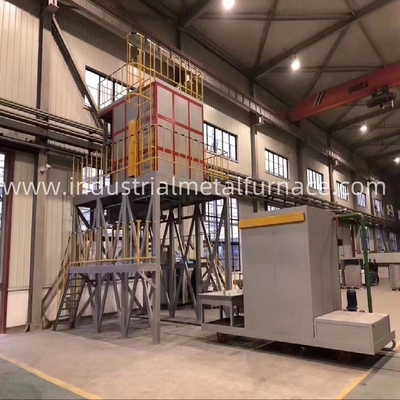

1400×1400×1100 mm Drop Bottom Fast 650 graden Celsius Aluminium T6 Warmtebehandeling Oven Verdoven Solutionering

1400×1400×1100 mm Drop bottom Fast 650 graden Celsius Aluminium T6 Heat

Verwijderingsoven Verwijderingsoplossing

1Toepassing

Aluminiumlegering vaste oplossing en blustende warmtebehandeling weerstand oven is een periodieke werking type

een weerstandsoven, hoofdzakelijk gebruikt voor het snel afdoen en de oplossingbehandeling van onderdelen van aluminiumlegeringen.

Het werkstuk van deze oven is ophangend, heeft een goede warmtecirculatie en is relatief gelijkmatig

temperatuur.

Na het verwarmen en isoleren, kan het werkstuk snel vallen uit de oven in de waterpoel blussen

De verwarming van het medium binnen 10 seconden en de kwaliteit van de blusbehandeling is hoog.

Temperatuurregelsysteem neemt PID nul-crossing getriggerde thyristor en Japan Shimaden intelligente

SR13 programmeerbare meter om de temperatuur te regelen.

de temperatuur- en overtemperatuurwaarschuwing automatisch te registreren, zodat de

het werkstuk niet oververhit.

De mechanische overbrengingsonderdelen van de elektrische blusoven hebben een vergrendelde bediening.

2.Oorspronkelijke technische parameters

3. Structuur Inleiding

De structuur van de elektrische oven T6 bestaat uit een verwarmingsoven, een hefmechanisme, een

blusmechanisme,

een besturingssysteem en andere onderdelen.

3.1Verwarmingsoven

De verwarmingsoven bestaat uit een elektrische oven, een verwarmingselement, een warmluchtcirculatie-inrichting, een basis

raam, en een oven deur.

Sluitmechanisme, enz.

Het frame van de afzuigoven is gelast met 10# kanaalstaal (de afstand tussen de kanaalstaalframe en de

is ≤ 800 mm), en de dikte van de stalen plaat van de ovenshell ≥ 4 mm.

het kan voorkomen dat de hete luchtstroom van de circulerende ventilator de vezels van het ovenkorps doorzoekt.

De bovenkant van de binnenwand is gelast met 3 mm dikke 1Cr18Ni9 hittebestendig roestvrij staalplaat.

De warmluchtcirculatie-inrichting bestaat uit een ventilator-inrichting en een luchtgeleidingsplaat.

De ventilator is gemaakt van 1Cr18Ni9Ti warmtebestendige staal om een centrifugale ventilatorblad te vormen.

De splijtstof wordt gebruikt om de splijtstof in de splijtstof te verwerken.

De ventilatoras is gemaakt van 1Cr18Ni9Ti materiaal.

Het basisframe wordt gebruikt om de oven te plaatsen en is gelast met 16* grootkanaalstaal.

De oven deur en de oven shell zijn ook gemaakt van 12 # kanaal staal gelast als het frame, de buitenwand is ook

van:

6mm stalen plaat, en de binnenwand is gemaakt van 2mm dikke 1Cr18Ni9.

vuurvaste

met naald geperst katoen als isolatie- en warmtebehoudingsmateriaal.

De deur en het lichaam van de oven voor de warmtebehandeling van de oplossing T6 worden afgesloten met een met een cilinder samengedrukt zacht afdichtingsmiddel.

Na de oven.

De deur is op zijn plaats, de cilinder wordt gebruikt om het naar boven te duwen en de katoenvezel wordt gebruikt om een zacht afdichting te maken.

Het materiaalmandje is gemaakt van 304 ruwe buis van roestvrij staal en 304 profiel van roestvrij staal.

De mobiele afzuigwatertank is gemaakt van 5 mm dikke 304 roestvrij staalplaat en grote

Het onderste frame is gelast met 14#-kanaalstaal en de watercirculatie

Het apparaat is een 4 kW warmwaterpomp. Onder de mobiele watertank is een elektrisch reismechanisme geïnstalleerd, met 6 wielen

in 3 rijen, en een reducer aan de voorzijde om de wielen te bewegen.

het beweegt zich naar de bodem van de oven door elektrische beweging en opent zich naar buiten van de oven wanneer

De waterreservoir is uitgerust met een U-vormige verwarmingspijp om de waterreservoir te verwarmen en is uitgerust met:

een elektronisch besturingssysteem om de watertemperatuur te stabiliseren.

Verwarmingsvermogen: 45 kW

3.2 Liftmechanisme

Het hefmechanisme bestaat uit een dubbele lier, een laadmand, een hefketen, een rolwiel, enz.

De lier is geïnstalleerd aan de ene kant van het basisframe en neemt een lage snelheidsverhouding reducer met een zelfvergrendeling

een apparaat om ervoor te zorgen dat het laadraam op elke plaats kan blijven staan en vertragen om te voorkomen dat het laadraam

van het snel raken van de blusten van de tank wanneer deze naar beneden gaat.

3.3 Controlesysteem

Het temperatuurregelsysteem maakt gebruik van PID-zero-crossing trigger thyristor en Japanse Shimaden slimme meter

Een papierloze recorder wordt gebruikt om de temperatuurstijging te registreren, en een overtemperatuur

De tweevoudige bediening zorgt ervoor dat het werkstuk niet oververhit raakt.

De mechanische overbrengingsonderdelen van de T6-drop-bottomoven nemen de vergrendelingsregeling aan, dat wil zeggen wanneer de oven

de deur licht wordt geopend, de stroomvoorziening van de ventilator en het verwarmingselement worden automatisch afgesloten, en

de stroomvoorziening van het hefapparaat wordt automatisch hersteld; wanneer het laadmandje op de gespecificeerde

de positie van de oven en de deur van de oven is gesloten, wordt de stroomvoorziening van de heftoestel automatisch afgesloten;

de stroomvoorziening van het ventilatorapparaat en het verwarmingselement kunnen pas worden aangesloten nadat de ovendeur is aangesloten

gesloten om ongevallen te voorkomen als gevolg van storing.

5. Toeleveringsgedeelte

6.Lijst van de belangrijkste componenten
