Hoge Wondery - de Rol van de kwaliteitssteun Elektro

Mesh Belt Type Furnace Quenching-het Aanmaken

1. Basisvereiste

1.1 product: self-tapping schroef, de schroef van de staalmuur.

1.2 proces: carburerend, het carbonitriding, helder het doven en het aanmaken;

1.3 productiviteit: het doven: 150-250kg/h;

2. Specificatie

Volgens de eis van de koper, adviseren wij onze klant

om 500*6000mm-het type van steunrol te kiezen de elektrooven van de netwerkriem.

3. Productielijn Basisparameters

4. Materiaal Algemene Inleiding en Hoofdlijnen

1. Algemene Inleiding

1.1 de riemtype oven combineert de geavanceerde technologieën van

Taiwan. Zijn essentiële onderdelen worden overzee ingevoerd van.

1.2 de productielijn wordt samengesteld van de dovende oven van de steunrol,

dovende tank, olie die tribune, post-schoonmaakt machine, steun-rol verwijderen

de aanmakende oven van de netwerkriem, en elektrocontrolesysteem.

2. Eigenschappen:

2.1 om aan de productiebehoeften te voldoen om delen vast te maken, stelt de oven tewerk

De technologie van Taiwan, en verbetert zijn energy-saving effect op het gebied van

vuurvaste voering.

2.2 de riem typep oven wendt het zwakstroom verwarmen door de transformator aan

om de levensduur van de het verwarmen buizen te verlengen.

2.3 de netwerkriem wordt gesteund door de steunrollen met gesynchroniseerd

beweging zodat de netwerkriem een minimumspanning draagt.

2.4 de rollen worden gesteund door speciaal hoge druk verzegeld lager.

2.5 de netwerkriem wordt ontworpen met het abnormale apparaat van het vervoersalarm aan

verzeker de stabiele beweging van de netwerkriem.

2.6 de druppel-binnen atmosfeer van de de riemoven van het transportbandnetwerk

vergast door een vergasser wordt en in de oven dan verzonden.

De atmosfeer wordt onophoudelijk gecontroleerd en beheerst

door een zuurstofsonde.

 /

5. Materiaalspecificatie

6. Technische Beschrijving per Eenheid

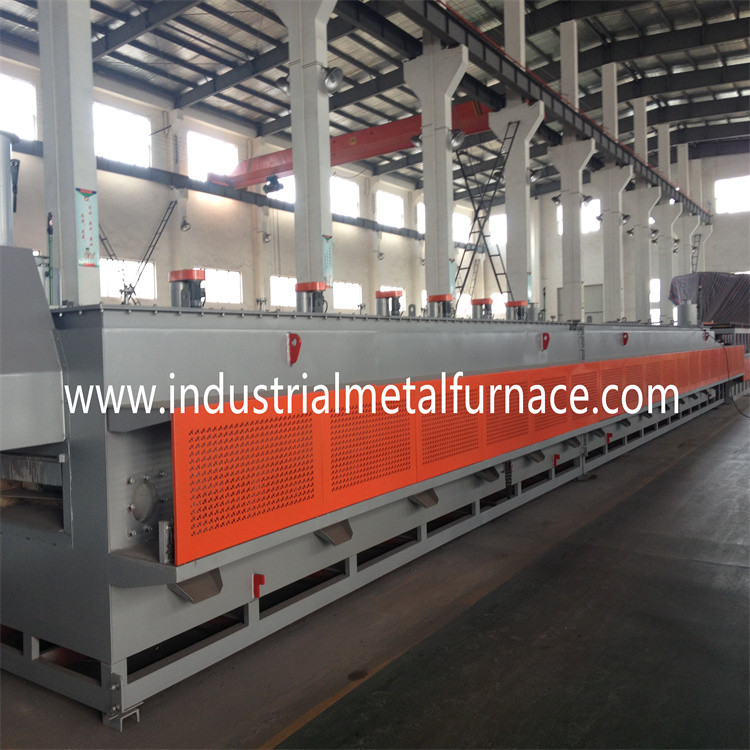

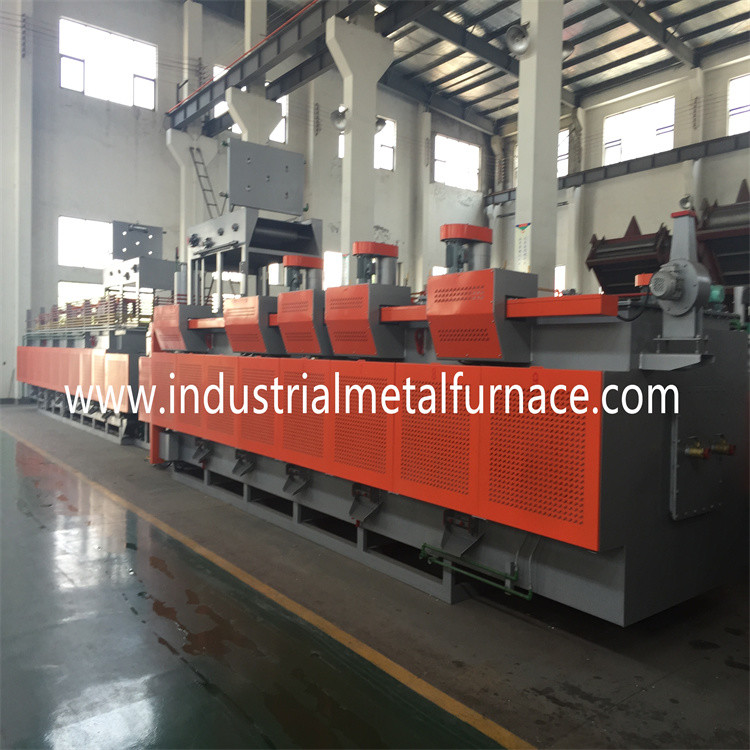

Mesh Belt Quenching Furnace

De dovende oven is het essentiële onderdeel van de de ovenproductielijn van de netwerkriem

Het wordt samengesteld van ovenshell, voormachinetribune, het materiaal van het hittebehoud,

het verwarmen apparaat, het apparaat van de temperatuurcontrole, en het apparaat van de atmosfeerlevering.

Hoofdparameters:

De breedte van de netwerkriem: 500mm

Werkplaatslengte: 6000mm

Ingangslengte: 2000mm

Het voorverwarmen van gebiedslengte: 1500mm

Temperatuurcontrole: 4 streekpid controle;

Geschatte macht: 160KW

De uniformiteit van de oventemperatuur: ≤±5℃ temperatuuruniformiteit voor

zelfde sectie: ≤±3℃; de temperatuurstijging van de oven buitenmuur: ≤50℃

Het drijfapparaat van de netwerkriem

2.1 de delen worden vervoerd door de netwerkriem.

2.2 de netwerkriem wordt gesteund door de steunrollen met

gesynchroniseerde beweging. De netwerkriem is van het voor-gedreven type,

en draagt zo een minimale trekkracht bij op hoge temperatuur.

2.3 schakel riem drijfsnelheid in: 50~220mm/min, omschakelaarscontrole;

2.4 netwerkriem: 500*22000*1.8/2.3mm; 1 stuk;

2.5 steunrollen

Voorverwarmend hogere rollen, ¢50mm SUS304 5 stukken;

Voorverwarmend lagere rollen, ¢87mm SUS304 3 stukken;

Hogere rollen, ¢50mm SUS310 19 stukken

Lagere rollen, ¢87mm SUS310 7 stukken

Achter drijfrol, ¢203mm SUS310 1 stuk

Lagers, UCFL207 68sets

2.6 ketting en kettingwiel, P=19.05mm, 1 reeks

2.7 reductiemiddel, 0.75kW 1 reeks;

2.8 omschakelaar, Mitsubishi, 1 reeks;

2.9 drijf de opsporingsapparaat van de netwerkriem, Omron 1 reeks

3.Heat behoudsmateriaal

3.1 de binnendakmuur is gevoerd met silicaat 1400 op hoge temperatuur

aluminium ceradeken + van het 1260 silicaataluminium. Het voeringsmateriaal

wordt bevestigd door staven ¢8mm en SUS310 verankerend delen.

3.2 de zijgevels van de de riemoven van het elektrische weerstandnetwerk

zijn gevoerd met de anti-carbureert bakstenen van Isolite,

de bakstenen van het hittebehoud en de raad van het hittebehoud. De voering

de dikte is 395mm.

3.3 de vuurvaste kleefstof is binnenlands beroemd merk. Het heeft

kenmerken van sterker effect plakkend bij hogere temperatuur.

4. Het verwarmen apparaat: de elektrobuizen van de hittestraling.

4.1 de elektro het verwarmen buizen zijn geïnstalleerd in de hogere en lagere muur

van de haard. Het verwarmingssysteem werkt met laag voltagevoeding,

en de oven te hoeven niet worden tegengehouden wanneer het vervangen van de het verwarmen buizen.

4.2 de elektrobuizen van de hittestraling, 36 reeksen;

a) buitenpijp: ¢122*1325*4mm (SUS310S), 36 stukken;

b) verwarmende buiskern: OCr21Al6Nb, 36 stukken;

c) isolatiedelen (korund): 36 stukken;

4.4 elke streek wordt geplaatst met een onafhankelijke transformator. De hittestraling

de buis is in parallelle verbinding, en zich mengt niet in elkaar.

De buizen van de hittestraling worden gemakkelijk gehandhaafd.

5. Het mengen van ventilator (NSK-het dragen met waterkoelingssysteem), 2 reeksen;

vinnen (schacht en vinnen), 2 stukken;

lager, NSK, 4 reeksen;

motor, 1.5kw, 2 reeksen;

6.Exhaust dampapparaat (het verwijderen van en het branden van de damp van de oven

en de olietank)

Luchtpomp, 250W, 1 reeks

De raad van de de isolatiebescherming van de waterkoelingshitte aan de ladingskant van

voortribune, 1 stuk;

Ovendeur

a) beweegbare ovendeur bij de ovenmond, 1 reeks;

b) zachte gordijndeur binnen de oven, 4 stukken;

9. Het gat van de stofverwijdering, 12 stukken;

De stofgaten worden geplaatst bij het lagere deel van de bilaterale muren van het voorverwarmen

en de het verwarmen sectie. Het stofgat wordt met een stop geblokkeerd van de hitte wordt gemaakt die

behoudsvezel en dekkingsplaat. De stop wordt bevestigd door het hefboommechanisme,

en is gemakkelijk om worden verwijderd.

10 de deur van de de transportbandoven van de netwerkriem is ook uitgerust met 1 brandgordijn

om de schoonmakende vloeistof in de schoonmakende tank te verwarmen.

het apparaat van de 11 atmosfeerlevering

atmosfeerlevering: druppel-in type: methanol+propane+ammonia;

11,1 Atmosfeercontrole:

Zuurstofsonde, marathon, de V.S., 1 stuk;

Koolstof potentieel controlemechanisme, Eurotherm, 1 reeks;

Evenredige klep, Burket, Duitsland, 1 stuk;

De meter van de methanolstroom, 4 reeksen;

De meter van de ammoniakstroom, 1 reeks;

De meter van de propaanstroom, 4 reeksen;

De stroommeter van de verwijzingslucht, 2 reeksen

Luchtpomp, 8W, 2 reeksen

Veiligheid

De bilaterale muren van de het voorverwarmen en het verwarmen sectie zijn allebei

beschermd door de geperforeerde dekkingsplaat.

het drijfapparaat van de 13 netwerkriem, Omron, 1 reeks;
