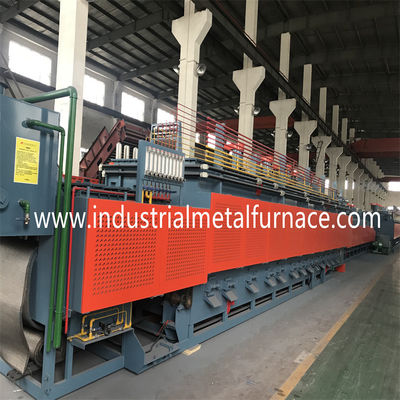

Steun-rol Elektromesh belt furnace voor bevestigingsmiddelen

1.Buyer vereiste

1.1 product: self-tapping schroef;

1.2 proces: het carbureren, carbo-nitriding, en het aanmaken,

gevaldiepte: ≤0.15mm;

1.3 productiviteit: rond 350kg/h-het carbureren;

2. Specificatie

Volgens de eis van de koper, adviseren wij onze klant aan

kies 600*8000mm het type van steunrol de elektrooven van de netwerkriem.

3. Hoofdlijnen

3.1 om aan de productiebehoeften te voldoen om delen vast te maken, de transportband van de netwerkriem

verbetert de oven employsTaiwan technologie, en zijn energy-saving effect in

gebied van vuurvaste voering.

3.2 de productielijn wendt het zwakstroom verwarmen door de transformator aan

om de levensduur van de het verwarmen buizen te verlengen.

3.3 de netwerkriem wordt gesteund door de steunrollen met gesynchroniseerd

beweging zodat de netwerkriem een minimumspanning draagt.

3.4 de rollen worden gesteund door speciaal hoge druk verzegeld lager.

3.5 de netwerkriem wordt ontworpen met het abnormale apparaat van het vervoersalarm aan

verzeker de stabiele beweging van de netwerkriem.

3.6 de druppel-binnen atmosfeer wordt vergast door een vergasser en in de oven dan verzonden.

De atmosfeer wordt gecontroleerd en onophoudelijk door een zuurstofsonde beheerst.

3.7 de hete netwerkriem keert terug naar de ingang van de oven terug en verwarmt voor

koud partss, die energie zeer bespaart.

3. ProductielijnBasisparameters

4. Materiaalspecificatie

4.1 ladende machine

De breedte van de netwerkriem: 700mm

4.2 voorafgaande reinigingsmachine

De breedte van de netwerkriem: 600mm

Efficiënte lengte: 2400mm

Tankvolume: 2m3

4.3 het type van netwerkriem dovende oven

De breedte van de netwerkriem: 600 mm

Inhamlengte: 2000 mm

Het voorverwarmen van riemlengte: 1500mm

Werkplaatslengte: 8000mm

Efficiënte hoogte: 100mm

4.4 dovende olietank

De breedte van de netwerkriem: 1000mm

De diepte van de olietank: 2000mm

De lengte van de olietank: 4200mm

Tankvolume: 12 m3

4.5 olie die tribune verwijderen

De breedte van de netwerkriem: 800mm

4.6 post-schoonmaakt machine

De breedte van de netwerkriem: 800mm

Efficiënte lengte: 2800mm

Tankvolume: 2m3

4.7 de aanmakende oven van de netwerkriem

Efficiënte hoogte: 130mm

De breedte van de netwerkriem: 850mm

Het verwarmen gebiedslengte: 8000mm

5. TechnischeBeschrijvingper Eenheid

Ladende Machine

De het laden machine wordt samengesteld van magnetisch riemvervoer

systeem, kader, magnetische riem en drijfsysteem. De machine

het kader wordt gemaakt van sectionele staal en staalplaten.

1 het verminderen van toestel, 0.55kw, 1 reeks

magnetische riem 2: 700*340*1/2mm (SUS304) 1 stuk

3 sterk kracht magnetisch staal: 28*26*12 1 groep;

4 trillingsmotor: 250W, 1 reeks;

5 magnetische riemsnelheid: 80450min/mm (frequentieomzetting), 1 reeks;

Mesh Belt Type-Voorafgaande reinigingsmachine

De schoonmakende machine van de netwerkriem is van het onderdompelingstype. Het heeft 3

het werk posities die onderdompelen en, zeepwater schoonmaken

uitwerpen, en sterk-lucht het drogen. De het laden machine is uitgerust

met de sterke krachtpijp. En het wordt geflankeerd door één waterolie

scheidingstank en één tank van de olieinzameling. De verzamelde olie

zou kunnen worden gebruikt.

tanklichaam

Het schoonmakende tanklichaam wordt vervaardigd van staalplaten en sectioneel

staal wat aaneengesmeed zijn. Het tanklichaam wordt gemaakt van sectioneel

staal en staalplaat.

het drijfapparaat van de 2 netwerkriem

Netwerkriem: 600*16500*1.6/2.5mm, SUS201, 1 stuk;

Ketting en kettingwiel: P=76.2mm, 1 reeks;

Het verminderen van toestel: 0.75kW, 1 reeks;

3 het schoonmaken tankvolume: 2000L;

4 schoonmakende uitwerpenpomp: 2.2kW 1 reeks;

Koperpijp, verscheidene;

Drukmaat, 0-0.5Mpa 1 reeks;

5 het verwarmen apparaat: 380V/4kW, 6 stukken, 24KW in totaal;

olie 6 en waterscheidingstank

Olie en waterseparator, 1 reeks;

Toestelmotor, 0.10kW 1 reeks;

7 drogende ventilator bij de uitgang, 1 reeks;

8 temperatuurcontrolemechanisme, 1 reeks;

Thermische weerstand, PT100, 1 stuk;

9 drijfopsporingsapparaat, Omron, 1 reeks;

10 vloeibare klep d=15 1 stuk;

11 overbelastende beschermer, 1 reeks;

12 hoge drukventilator, 1 reeks;

Mesh Belt Quenching Furnace

De dovende oven is het essentiële onderdeel van de productielijn.

Het wordt samengesteld van ovenshell, voormachinetribune, hittebehoud

materiaal, het verwarmen apparaat, het apparaat van de temperatuurcontrole, en atmosfeer

leveringsapparaat.

1 belangrijke parameters:

De breedte van de netwerkriem: 600mm

Werkplaatslengte: 8000mm

Ingangslengte: 2000mm

Het voorverwarmen van gebiedslengte: 1500mm

Temperatuurcontrole: 5 streekpid controle;

Geschatte macht: 225KW; 1st streek: 90KW, 2de streek: 45kw; 3de streek: 30kw;

4de streek: 30kw; 5de streek: 30kw.

Het werk temperatuur: 800-920℃

De uniformiteit van de oventemperatuur: ≤±5℃ temperatuuruniformiteit voor dezelfde sectie: ≤±3℃; de temperatuurstijging van de oven buitenmuur: ≤50℃.

Ovenshell: gemaakt van sectionele staal en staalplaat.

het drijfapparaat van de 2 netwerkriem

2.1 de delen worden vervoerd door de netwerkriem.

2.2 de netwerkriem wordt gesteund door de steunrollen met gesynchroniseerd

beweging. De netwerkriem is van het voor-gedreven type, en draagt zo

een minimale trekkracht bij op hoge temperatuur.

2.3 schakel riem drijfsnelheid in: 50~220mm/min, omschakelaarscontrole;

2.4 netwerkriem: 600*22000*2/3mm; 1 stuk;

2.5 steunrollen

Voorverwarmend hogere rollen, SUS304S 5 stukken;

Voorverwarmend lagere rollen, SUS304S 3 stukken;

Hogere rollen, SUS310S 26 stukken

Lagere rollen, SUS310S 9 stukken

Achter drijfrol, SUS310S 1 stuk

2.6 ketting en kettingwiel, P=25.4mm, 1 reeks

2.7 reductiemiddel, 0.75kW 1 reeks;

2.8 het dragen, UCFL207 (NSK), 86 reeksen;

2.9 drijf de opsporingsapparaat van de netwerkriem, 1 reeks;

3 het materiaal van het hittebehoud

3.1 dak: de deken van aluminiumcera, Qiqiang, Suzhou;

3.2 zijgevels: De Isolitemuren zijn gevoerd met de anti-carbureert bakstenen van Isolite,

de bakstenen van het hittebehoud en de raad van het hittebehoud.

3.3 de vuurvaste kleefstof is p-150 (het merk van Japan). Het heeft

kenmerken van sterker effect plakkend bij hogere temperatuur.

4 het verwarmen apparaat: de elektrobuizen van de hittestraling.

4.1 de elektro het verwarmen buizen zijn geïnstalleerd in de hogere en lagere muur

van de haard. Het verwarmingssysteem werkt met laag voltagevoeding,

en de oven te hoeven niet worden tegengehouden wanneer het vervangen van de het verwarmen buizen.

4.2 de elektrobuizen van de hittestraling, 45 reeksen;

a) buitenpijp: ¢122*1420*4mm (SUS310S), 45 stukken;

b) verwarmende buiskern: OCr21Al6Nb, 45 stukken;

c) isolatiedelen (korund): 45 stukken;

4.3 thermisch paarwrn130 K type, 5 stukken;

4.4 elke streek wordt geplaatst met een onafhankelijke transformator. De hittestraling

de buis is in parallelle verbinding, en zich mengt niet in elkaar.

De buizen van de hittestraling worden gemakkelijk gehandhaafd.

Het mengen van ventilator (met waterkoelingssysteem), 3 reeksen;

vinnen (schacht en vinnen), 3 stukken;

motor, 1.5kw, 3 reeksen;

6 het apparaat van de uitlaatdamp (verwijderen en branden

damp van de oven en de olietank)

Luchtpomp, 250W, 1 reeks

7 de raad van de de isolatiebescherming van de waterkoelingshitte op de lading

kant van de voortribune, 1 stuk;

8 ovendeur

a) beweegbare ovendeur bij de ovenmond, 1 reeks;

b) zachte gordijndeur binnen de oven, 3 stukken;

9 gat van de stofverwijdering, 16 stukken;

De stofgaten worden geplaatst bij het lagere deel van de bilaterale muren van

het voorverwarmen en de het verwarmen sectie. Het stofgat wordt geblokkeerd met

een stop van de de vezel en de dekkingsplaat wordt gemaakt die van het hittebehoud.

de stop wordt bevestigd door het hefboommechanisme, en is gemakkelijk om worden verwijderd.

10 de ovendeur is ook uitgerust met 1 brandgordijn om te verwarmen

schoonmakende vloeistof in de schoonmakende tank.

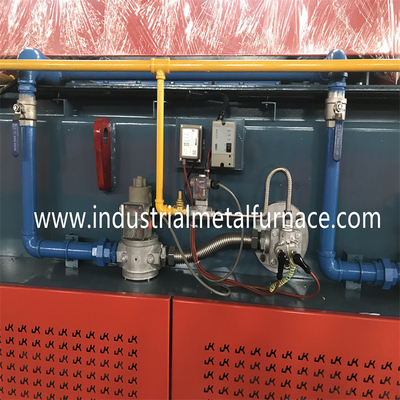

het apparaat van de 11 atmosfeerlevering

atmosfeerlevering: druppel-in type: methanol+propane+ammonia;

11,1 Atmosfeercontrole:

Zuurstofsonde, marathon, de V.S., 1 stuk;

Magnetische klep, Burket, Duitsland, 1 stuk;

De meter van de methanolstroom, 4 reeksen;

De meter van de ammoniakstroom, 1 reeks;

De meter van de propaanstroom, 3 reeksen;

De stroommeter van de verwijzingslucht, 2 reeksen

Luchtpomp, 8W, 2 reeksen

Veiligheid

De bilaterale muren van de het voorverwarmen en het verwarmen sectie zijn allebei

beschermd door de geperforeerde dekkingsplaat.

het drijfapparaat van de 13 netwerkriem, Omron, 1 reeks;
